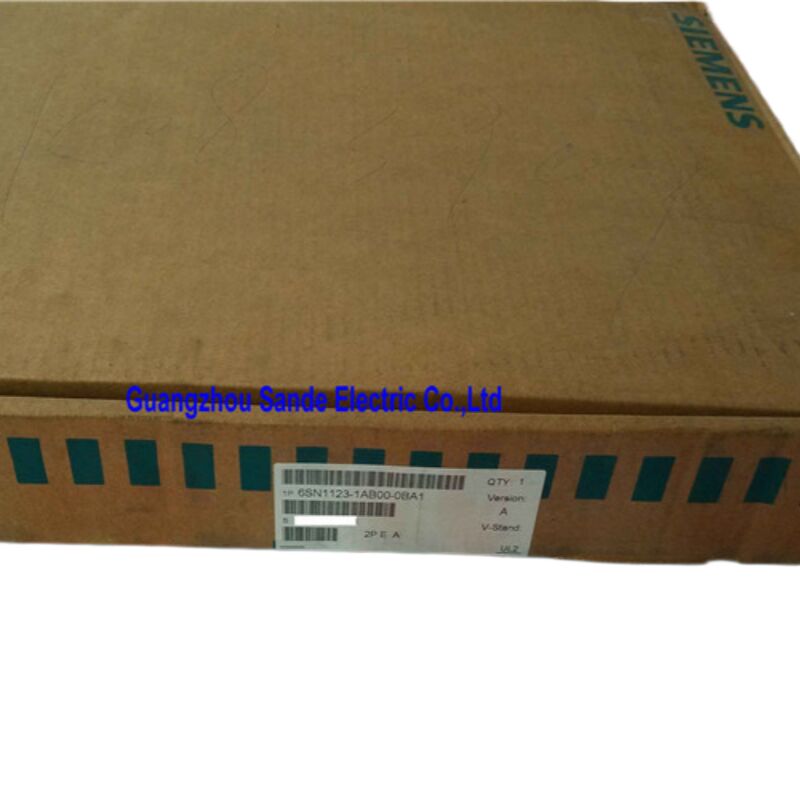

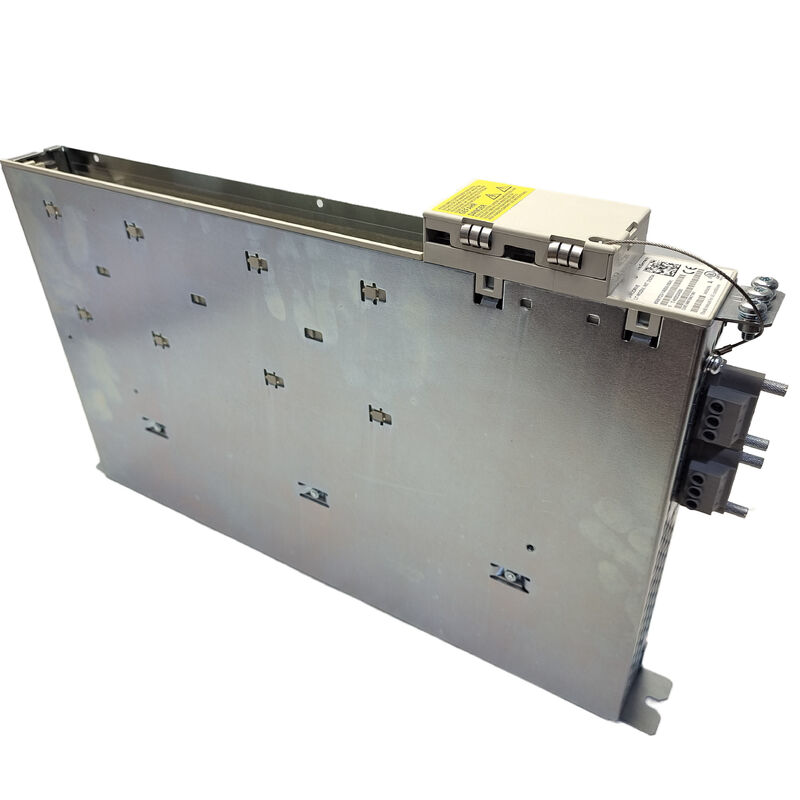

シーメンス 6SN1123-1AB00-0BA1 — SIMODRIVE 611 パワーモジュール、2軸、25A、内部冷却

製品概要

「6SN1123-1AB00-0BA1」は、シーメンスの長年にわたり実績のある「SIMODRIVE 611」サーボドライブプラットフォームのデュアル軸パワーモジュールです。このシステムは、数十年にわたり世界中のCNC工作機械に電力を供給してきました。定格出力合計25 Aで、単一モジュールから2つのモーター軸を同時に駆動できるこのユニットは、SIMODRIVE 611シリーズがマシニングセンタ、ターニングセル、SINUMERIK制御で稼働する研削盤の標準的な装備となったエンジニアリングの実用性を体現しています。

このモジュールは高電力変換作業を処理します。SIMODRIVE 611インフィードモジュールから供給されるDCバスエネルギーを受け取り、それを精密に制御された三相AC出力に変換し、接続されたサーボまたはスピンドルモーターに供給します。インテリジェンス（電流ループ制御、速度レギュレーション、位置決め）は、ドライブレール上でこれに隣接して取り付けられる制御モジュールにあります。これらが組み合わさることで、完全なドライブ軸が形成されます。

技術仕様

SIMODRIVE 611システムの構造 — そしてこのモジュールがどこに位置するか

このモジュールが何をするかを理解するには、SIMODRIVE 611キャビネットの構成を簡単に見てみる必要があります。

完全なSIMODRIVE 611ドライブグループは、「インフィード/回生モジュール」から始まり、これは入力される三相主電源を整流し、共有DCバスを維持します。キャビネット内のすべてのパワーモジュールはこのバスから電力を供給されます。6SN1123-1AB00-0BA1は、このグループにスロットインされ、ドライブレール上に配置され、モジュール間相互接続システムを介してDCバスに接続されます。モジュール間の個別の電力配線は不要です。

このパワーモジュールに直接取り付けられるのは「制御モジュール」（別途注文）で、エンコーダーフィードバックを処理し、速度ループと電流ループを閉じます。パワーモジュールと制御モジュールのペアリングが、完全なドライブ軸を形成します。この場合、単一モジュール幅内に2つの完全な軸が含まれます。このデュアル軸設計は妥協ではなく、意図的な省スペース機能であり、2つの低電流軸が1つのスロットを共有できるようにすることで、ドライブキャビネットをコンパクトに保ちます。

このモジュールは、キャビネット内の保護およびスイッチング要素（ラインコンタクタ、コミューティングリアクトル、ラインフィルタ）ともインターフェースします。これらはすべて上流に配置され、SIMODRIVE 611システム設計の一部です。

内部冷却 — 実践における意味

部品番号の「1AB00」という指定は、より広範なSIMODRIVE 611範囲で利用可能な外部ヒートシンクまたは液体冷却構成とは対照的に、これが「内部放熱」バリアントであることを示しています。

内部冷却では、排熱はパネル壁の外側に配置されたリアヒートシンクを介してではなく、ドライブキャビネットの内部に放散されます。これによりキャビネットの設置が簡素化されます（背面パネルに切り欠きは不要）。しかし、キャビネットの換気システムへの負荷は大きくなります。電源は通常の機能の副産物として熱を発生するため、システム全体をスムーズに稼働させるには、ファンまたは代替冷却システムが必要です。強制空冷を備えた換気の良いキャビネットは標準的な手法です。定格周囲温度45°Cを超えてモジュールを動作させると、熱保護が作動し、最終的にドライブ障害が発生します。

互換性のあるモーターと制御モジュール

6SN1123-1AB00-0BA1は、以下を含むさまざまなシーメンスサーボおよびスピンドルモータータイプを駆動するように設計されています。

• 1FT5および1FT6シリーズ同期サーボモーター（送り軸用途）
• 1PHシリーズ非同期スピンドルモーター
• 標準非同期誘導モーター（インバータが適切なスイッチング周波数 — MAモードで4 kHzまたは8 kHz — に設定されている場合）
• 1PMシリーズダイレクトドライブ用途の中空軸スピンドルモーター
• 非シーメンスモーター（モーターメーカーのドキュメントに従って正弦波変調適合要件を満たす場合）

このモーター互換性の範囲は、精密研削から重切削まで、さまざまな工作機械構成でのモジュールの使用を反映しています。ただし、必要なモーター電流が軸あたり9 A（送り）および8 A（スピンドル）の制限内である限りです。

互換性のある先行および後続バリアントには、6SN1123-1AB00-0BA0（以前のハードウェアリビジョン）および6SN1123-1AB00-0BA2（後のリビジョン）が含まれます。これらは同じ電気定格を共有しています。

一般的な機械用途

この特定のパワーモジュールサイズ（25 Aデュアル軸）は、モーター電流が中程度の補助軸および二次軸に一般的に選択されます。典型的な使用例は次のとおりです。

• CNCマシニングセンタ：小型スピンドル構成のX、Y、Z軸または回転軸ドライブ
• ターニングセンタ：タレット位置決めおよびサブスピンドル軸
• 研削盤：ホイールヘッド送りおよびワークヘッドドライブ
• ボーリング盤および歯切り盤SINUMERIK 840Dまたは810D制御で稼働

デュアル軸形式は、2つの軸が類似した電流要求を共有する場合に特に実用的です。これにより、2つのシングル軸ユニットと比較して必要なモジュールスロット数が半分になります。

調達に関する注意 — 生産終了ステータス

6SN1123-1AB00-0BA1は、シーメンスから「生産終了」の分類を受けており、アクティブな生産は終了しています。これは、新しい機械の製造ではSINAMICS S120ドライブファミリーに置き換えられたSIMODRIVE 611プラットフォームにとっては予想されることです。

しかし、保守用途では、SIMODRIVE 611システムは非常に多くの既存CNC機械の設置ベースで稼働し続けており、交換用モジュールは、通常は新古品または専門的に整備/交換品として、専門の産業オートメーション部品サプライヤーを通じて広く入手可能です。調達する際は、販売前にモーターテストベンチで機能テストを実行するサプライヤーを探してください。これにより、モジュールのパワーステージと制御インターフェースが正しく機能していることを意味のある保証が得られます。

よくある質問

Q1: 6SN1123-1AB00-0BA1と互換性のある制御モジュールは何ですか？

このパワーモジュールは、送り軸およびスピンドル用途の両方に対応する6SN1118シリーズ標準およびユニバーサル制御ボードを含む、SIMODRIVE 611制御モジュールの全範囲を受け入れます。適切な制御モジュールは、モータータイプ（同期または非同期）、フィードバックシステム（レゾルバ、エンコーダ、または直接測定システム）、および必要な制御機能によって異なります。物理的な互換性があるにもかかわらず、パワーモジュールと制御モジュールは普遍的に交換可能ではないため、SIMODRIVE 611システムマニュアルまたは既存の機械構成に対してペアリングを確認する必要があります。

Q2: このモジュールは6SN1123-1AB00-0BA0および0BA2バリアントの直接のドロップイン交換品ですか？

ほとんどの場合、はい。BA0、BA1、BA2の接尾辞は、同じ基本製品のハードウェアリビジョンを示します。電気定格、フォームファクタ、コネクタの位置はリビジョン間で一貫しています。ただし、制御モジュールの特定のファームウェアバージョンは、一部のエッジケースで特定のハードウェアリビジョンと異なる相互作用をする可能性があります。故障したユニットを交換する場合、元のリビジョンをメモし、可能であれば一致させてください。正確なリビジョンが入手できない場合、BA1バリアントは一般的に、元々BA0またはBA2が搭載されていたシステムと互換性があると見なされます。

Q3: 交換用モジュールを取り付けた後、機械にドライブフォルトが表示されますが、最初に何をチェックすべきですか？

DCバス電圧から始めてください。インフィードモジュールが通電されていないか、その準備完了信号が存在しない場合、パワーモジュールの状態に関係なく動作しません。次に、制御モジュールが正しく装着されており、そのイネーブル信号（AS1/AS2およびパルスイネーブル）がアクティブであることを確認してください。パラメータの不一致 — 特に制御モジュールも交換された場合のモーターデータセット — も一般的な原因です。最後に、制御に保存されている残留フォルトコードを確認してください。一部のSINUMERIK制御は、フォルトシーケンスを直接示すアラーム履歴を保持しています。

Q4: このモジュールが稼働中にキャビネットの冷却が失敗した場合、どうなりますか？

通常のフォルト条件下では、恒久的な損傷が発生する前に、モジュールの内部熱保護が作動します。ドライブは定義されたしきい値で温度警告を発し、温度が上昇し続ける場合は制御されたシャットダウンが行われます。動作上限は周囲温度45°Cです。このレベルを超えて持続的に動作すると、即座にフォルトが発生しなくてもコンポーネントの寿命が低下します。熱シャットダウン後、再起動する前に十分な冷却時間を確保してください。まだ熱いキャビネットにすぐに電源を戻すことは、繰り返しフォルトを引き起こす一般的なエラーです。

Q5: このモジュールは交換ではなく修理できますか？

SIMODRIVE 611モジュールの専門修理は確立された選択肢であり、ヨーロッパおよび北米のいくつかのサービスプロバイダーがテスト済みの交換プログラムを提供しています。質の高い修理には、故障した部品だけでなく、コンデンサやその他の経年劣化しやすい受動部品の交換と、負荷条件下での完全な機能テストが含まれるべきです。このアプローチは、通常、新品相当品または高品質の整備品よりも大幅にコストが低くなります。SIMODRIVE 611プラットフォームが今後数年間サービスを継続する機械の場合、製品ラインが生産終了していることを考慮すると、少なくとも1つのテスト済みスペアモジュールを棚に用意しておくことは、実用的な保守戦略です。

6SN1123-1AB00-0BA1はパワーモジュールのみとして供給されます。完全なドライブ機能には互換性のあるSIMODRIVE 611制御モジュールが必要であり、別途注文する必要があります。設置、パラメータ割り当て、およびコミッショニング手順については、常にシーメンスSIMODRIVE 611システムマニュアルを参照してください。
