| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |
| モデル番号 | 6SN1123-1AA00-0BA2 |

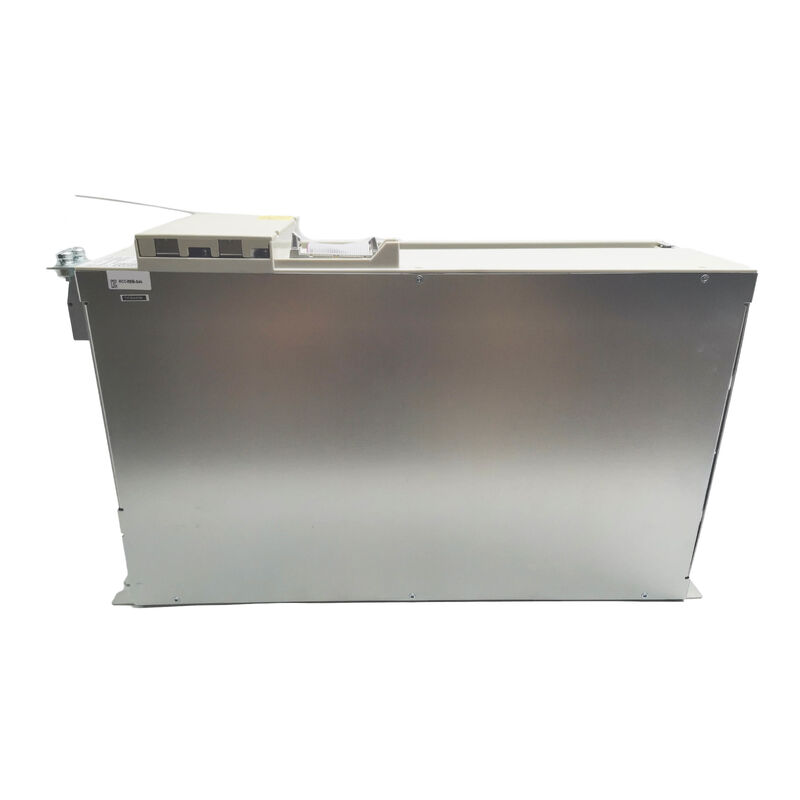

6SN1123-1AA00-0BA2は SIMODRIVE 611シリーズのパワーモジュールです 自動車業界におけるSINUMERIK制御機械機器の標準軸駆動システムとなったドライブプラットフォーム,航空宇宙電源モジュールは,モーター出力の高電流切換を処理します.駆動制御ボードは,電源モジュールに搭載された別々の部品で,軸パラメータを搭載し,SINUMERIKコントローラとの通信を処理します..
軸が動作するには両方が存在し機能する必要があります. 駆動制御ボードが整っている間,電源モジュールが故障した場合,コントロールボードは交換電源モジュールに転送されます 駆動パラメータはコントローラーまたはコントロールボードに保存されますインストール後にNCUまたはドライブ設定ツールからパラメータをダウンロードすると軸設定が復元されます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 6SN1123-1AA00-0BA2 |
| シリーズ | SIMODRIVE 611 について |
| 冷却 | 内部 |
| AC供給 | 3相 400/480V |
| DCリンク | 600V |
| 互換性がある | シヌメリック 840D, 840D sl, 810D |
| ドライブ制御ボード | 別に 含まれてない |
0BA2 の後尾は内部冷却変種を識別する.このモジュールは,キャビネットの周囲の空気流を使用して熱散を管理します.十分なキャビネット換気以外には,追加の冷却インフラストラクチャは必要ありません.内部冷却のバージョンは正しい:
外部の冷却変種は,暖房の外側に熱を保持するために,キャビネットの後部パネルを通過するヒートシンクを通します.内部冷却モジュールを外部の冷却変種に置き換える (またはその逆) は,キャビネットの設置要件を変更する元の装置と冷却の後項を一致させる.
SIMODRIVE 611 モジュールは,ドライブグループ内で共通のDCバスを共有する.インフィード/リジェネレーション供給モジュールはDCバスを作成し,維持する.すべての電源モジュールはそこから汲み取ります. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.
作業の前に:DC バスが完全に放電されていることを確認します. SIMODRIVE 611 DC バスのコンデンサは,電源を切断した後,数分間危険な電圧を維持します.モジュールの充電指示LEDは,接続を操作する前に完全に消さなければならない..
Q1: 6SN1123-1AA00-0BA2は,SINUMERIK 840Dと810Dと互換性がありますか?
SIMODRIVE 611は,SINUMERIK 840D sl, 840D,および 810Dのドライブシステムとして設計されました.交換モジュールを稼働させる前にNCUの軸割り当てと駆動構成パラメータを検証する..
Q2: 内部冷却と外部冷却の違いは何ですか?
内部冷却は,キャビネットの空気流を使用します.外部のヒートシンクや専用冷却回路は必要ありません.外部の冷却は,キャビネットの裏パネルを通ってヒートシンクを設置します.暖房の外に保温する. 既存の装置の冷却構成に一致する変数を常に使用します. 順番番号の後尾は冷却タイプを識別します.
Q3: このモジュールは,駆動システムを再構成せずに故障したユニットを交換できますか?
代替品がオリジナルの同じ順序番号を持っている場合,ほとんどの場合はいです.ドライブパラメータは,パワーモジュールではなく,コントローラーまたはドライブ制御ボードにあります.物理的な設置後設定を復元するために NCU またはドライブツールから軸パラメータをダウンロードします.ドライブ制御ボードとSINUMERIKコントローラバージョンの間のファームウェア互換性を常に確認します.
Q4: 6SN1123-1AA00-0BA2にはドライブ制御ボードが含まれていますか?
6SN1123は電源モジュールのみです. 軸パラメータとSINUMERIK通信を搭載する駆動制御ボードは,電源モジュールにマウントされる独立した部品です.軸が動作するには,両方が存在する必要があります障害のある電源モジュールを交換する際には,元のドライブ制御ボードを損傷していない場合は交換に移動します.
Q5: この交換モジュールを設置する前に何を確認すべきですか?
DC バスが完全に放電されていることを確認します (充電指示灯のLEDが消されています). 交換注文番号が冷却後項 (0BA2 = 内側) を含め,元のものと正確に一致していることを確認します.新しいモジュールに座っているドライブ制御ボードが正しく構成されているか,失敗したユニットから元の転送されていることを確認. 設置後,軸を完全生産に戻す前に,減荷で制御試験を実行します.
