カスタムクローズドループサーボコントローラドライバモジュール 6SL3120-2TE15-0AA4
  • カスタムクローズドループサーボコントローラドライバモジュール 6SL3120-2TE15-0AA4
  • カスタムクローズドループサーボコントローラドライバモジュール 6SL3120-2TE15-0AA4

カスタムクローズドループサーボコントローラドライバモジュール 6SL3120-2TE15-0AA4

起源の場所 ドイツ
ブランド名 SIMENS
証明 CE ROHS
モデル番号 6SL3120-2TE15-0AA4
製品詳細
状態:
新しいファクトリーシール(NFS)
商品番号:
6SL3120-2TE15-0AA4
MFg:
シメンス
起源:
ドイツ
ハイライト:

カスタムクローズドループサーボコントローラ

,

6SL3120クローズドループサーボコントローラ

,

シーメンス 6SL3120 2TE15 0AA4

支払いと配送条件
最小注文数量
1個

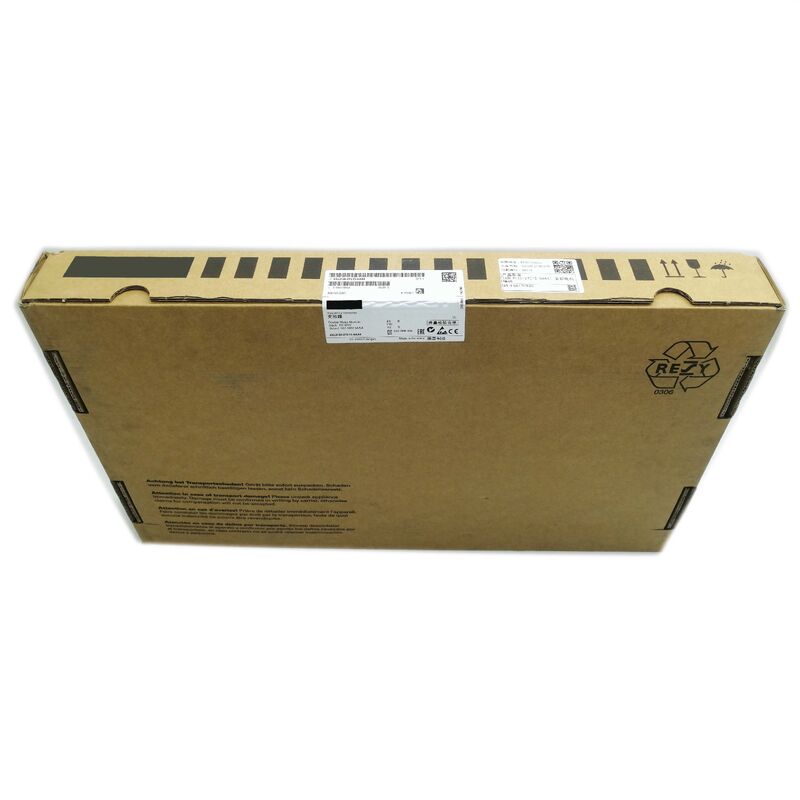

パッケージの詳細
オリジナルの梱包
受渡し時間
0-3幾日
支払条件
T/T、ペイパル、ウェスタンユニオン
供給の能力
100個/日
製品説明
シーメンス 6SL3120-2TE15-0AA4 SINAMICS S120 ダブルモーターモジュール
ブックサイズ形式 | 2 * 5A | 600 VDC 入力 | 400V 3AC 出力 | Drive-CLiQ | 拡張セーフティ統合 | IP20
2軸、1つのコンパクトハウジング
シーメンス 6SL3120-2TE15-0AA4 は、定格出力 2 * 5A の SINAMICS S120 ブックサイズダブルモーターモジュールで、1つのコンパクトハウジングから2つの独立した軸を駆動します。上流のラインモジュールによって維持される共有 DC リンクから電力を供給され、Drive-CLiQ を介してコントロールユニットと通信し、両方のチャンネルに標準で完全な拡張セーフティ統合機能が含まれています。
技術仕様
部品番号 6SL3120-2TE15-0AA4
シリーズ SINAMICS S120
モジュールタイプ ダブルモーターモジュール (2軸インバータ)
フレーム形式 ブックサイズ
DCリンク入力電圧 600 VDC
出力電圧 400 V, 3相 AC
定格出力電流 (各軸) 5 A
ベース負荷電流 (各軸) 4.3 A
DCリンク電流 6 A
出力周波数範囲 0 ～ 650 Hz
過負荷能力 150% for 60s / 200% for 3s
冷却方式 内部空冷
通信インターフェース Drive-CLiQ
安全機能 拡張セーフティ統合 (STO, SS1, SLS, SBC)
保護等級 IP20
動作温度 0℃ ～ +40℃ ( derating 可能で +50℃ まで)
モーター接続 2 * プラグインコネクタ
DCバス接続 2 * 統合 DC リンクバスバー
24V DC バス 統合 24V DC バスバー
セーフステイストップ入力 2 (各チャンネルに1つ)
セーフモーターブレーキ制御 2 (各チャンネルに1つ)
原産国 ドイツ
主な特徴
  • コンパクトなデュアル軸設計により、キャビネットスペースを節約し、部品点数を削減します
  • 150%/200% の過負荷能力により、ピーク加速要求に対応します
  • 0 ～ 650 Hz の出力周波数により、高速・高極数モーターをサポートします
  • 各軸の独立した安全機能 (STO, SS1, SLS, SBC)
  • Drive-CLiQ インターフェースにより、モジュールの自動認識と設定が可能です
  • 内部空冷により、外部冷却システムの必要がなくなります
よくある質問
5A の出力電流/チャンネルに対応する電力定格は何ですか？
400V 3相出力および定格電流5Aの場合、各チャンネルは約2.7kWの連続出力電力を供給し、サブ3kW範囲のサーボモーターおよびコンパクト非同期モーターに適しています。
2つのモーターチャンネルは、独立した安全イベントを含め、完全に独立して動作できますか？
はい。各チャンネルには独自のセーフステイストップ入力とセーフモーターブレーキ制御出力があり、もう一方のチャンネルに影響を与えることなく、独立した安全トリガーシャットダウンが可能です。
6SL3120-2TE15-0AA4 と 6SL3120-2TE15-0AD0 の違いは何ですか？
どちらも定格 2 * 5A の SINAMICS S120 ブックサイズダブルモーターモジュールです。AA4 は現在の標準ブックサイズタイプであり、AD0 はブックサイズ D タイプで、狭いキャビネット設置に適したプロファイルが狭くなっています。
このモジュールには外部冷却または冷却ダクトが必要ですか？
いいえ。モジュールは統合ファンによる完全な内部空冷を備えています。外部ブロワー、熱交換器、または冷却ダクト接続は必要ありません。
このモジュールと互換性のあるコントロールユニットのバリアントは何ですか？
Drive-CLiQ を介してブックサイズモーターモジュールをサポートする、SINAMICS S120 対応のすべてのコントロールユニットと互換性があります。これには、CU320-2、CU310-2、SIMOTION D、および SINUMERIK 統合 CNC コントロールユニットが含まれます。
