| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |

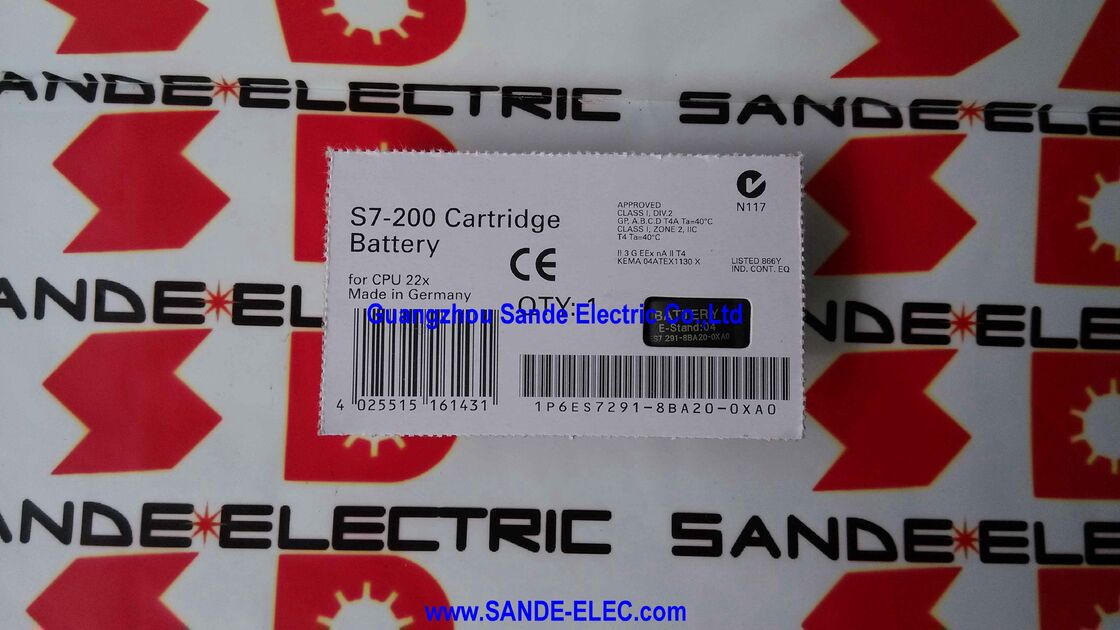

| モデル番号 | 6ES7291-8BA20-0XA0 |
SIMATIC S7-200 CPU は、データブロック (DB) の内容、時刻クロック値、保持ビットメモリ、保持タイマ、および保持カウンタなどの特定のデータタイプを RAM に保持します。これらはすべて、生き残るための力に依存しています。通常の動作中、S7-22X CPU に内蔵されたスーパーキャパシタは、短い中断を通じてこのデータを維持します (通常、室温で数日間)。
計画的シャットダウン、季節的停電、メンテナンス期間の延長、コールドスペアとして保管されている機器など、電源オフ期間が長い場合、スーパーキャパシタの充電は十分ではありません。 BC 291 バッテリー モジュールは、データの保存期間を数日から数か月に延長します。バッテリが取り付けられ、CPU の電源がオフになっている間は、停止期間に関係なく、指定されたすべての保持データはそのまま残ります。
これはプログラムの保持に関するものではありません。 S7-22X CPU のユーザー プログラムは EEPROM に保存されており、バッテリーがなくても電力損失に無期限に耐えられます。 BC 291 は、RAM に保存されているランタイム データを特に保護します。
| パラメータ | 価値 |
|---|---|
| 製品 | BC 291 バッテリーモジュール |
| 関数 | 長期的なデータバッファリング |
| インストール | メモリモジュールレセプタクルに差し込みます |
| 互換性がある | S7-22X CPUシリーズ |
| 製造中止 | 2021年4月 |
季節生産ライン：包装機は季節ごとに稼働し、オフシーズンには 3 か月間生産が停止します。 BC 291 は、シャットダウンを通じてすべての保持データ (バッチ カウンタ、保持データ ブロックに保存されたプロセス パラメータ) を維持します。生産が再開されると、マシンはデータをそのままの状態で再起動します。
コールド スペア CPU 管理:保守部門は、事前構成された S7-224 CPU をコールド スペアとして保管しています。 BC 291 は、ストレージに保管されている間、スペア ユニットに保持データを維持するため、SCADA やプログラミング PC から完全なデータを再ロードすることなくマシンに取り付けることができます。
工場の稼働時間の延長:プロセスプラントは、制御パネルを完全に電気的に絶縁して、毎年 6 週間のメンテナンス停止を実行します。 BC 291 は、シャットダウン期間中、すべての保持プロセス データを保存します。
Q1: BC 291 のバッテリーの化学的性質と保存期間はどのくらいですか?
BC 291 は、0.1 重量% を超える濃度で管理された有機溶媒の存在に関する REACH 第 33 条規制に基づいて分類されるリチウムベースの電池化学を使用しています。バッテリーの耐用年数は、保管時および動作時の周囲温度によって異なります。モジュールのラベルで製造日を確認してください。設置前にモジュールを数年間保管すると、残りの容量が減少する可能性があります。データの長期保存が重要な場合は、計画されたメンテナンス間隔ごとに新しい BC 291 をインストールしてください。
Q2: BC 291 にはユーザー プログラムも保持されますか?
いいえ。S7-22X CPU のユーザー ラダーまたは FBD プログラムは EEPROM に保存され、不揮発性です。電源がなくても無期限に保持されます。 BC 291 は、保持 RAM データ (保持ビット メモリ、データ ブロック値、保持タイマとカウンタ、およびリアルタイム クロック) の保持を拡張するだけです。これとは別に、オプションの EEPROM メモリ カートリッジ (6ES7291-8GC00-0XA0 など) は追加のプログラム バックアップ層を提供しますが、BC 291 と同じスロットを占有します。
Q3: BC 291 インストール後の CPU の保持データはどのように確認できますか?
BC 291 を取り付けて電源を入れ直したら、STEP 7 Micro/WIN (または SMART バージョンの場合は STEP 7-MicroWIN SMART) を使用して、プログラミング ケーブル経由で CPU のデータ ブロックと保持メモリの内容を読み取ります。シャットダウン前の期待値と比較してください。これにより、中断中にバッテリがデータを維持したことが確認されます。
Q4: BC 291 は、CPU の電源がオンの状態でホットスワップできますか?
推奨される手順は、CPU の電源をオフにして BC 291 を取り付けたり取り外したりすることです。電源が入っている状態でバッテリを抜き差しすることはお勧めできません。バッテリ スロットは、CPU の内部回路にアクセスできるハウジングの開口部を共有しており、隣接する回路への取り扱いのリスクがホットスワップの利点を上回ります。
Q5: 新しい S7-200 システムの BC 291 に代わるものは何ですか?
6ES7291-8BA20-0XA0 は、SIMATIC S7-200 プラットフォームの全体的なサポート終了に伴い、2021 年 4 月に廃止されました。新しいマシン設計の場合、S7-200 SMART および SIMATIC S7-1200 プラットフォームには独自のデータ保持メカニズムがあります。SMART CPU は内蔵コンデンサとオプションのメモリ カートリッジを使用しますが、S7-1200 CPU はロード メモリ カードのバックアップを備えた保持メモリを使用します。既存の S7-200 設置では、産業用スペアパーツ チャネルから BC 291 モジュールを調達できます。
