| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |

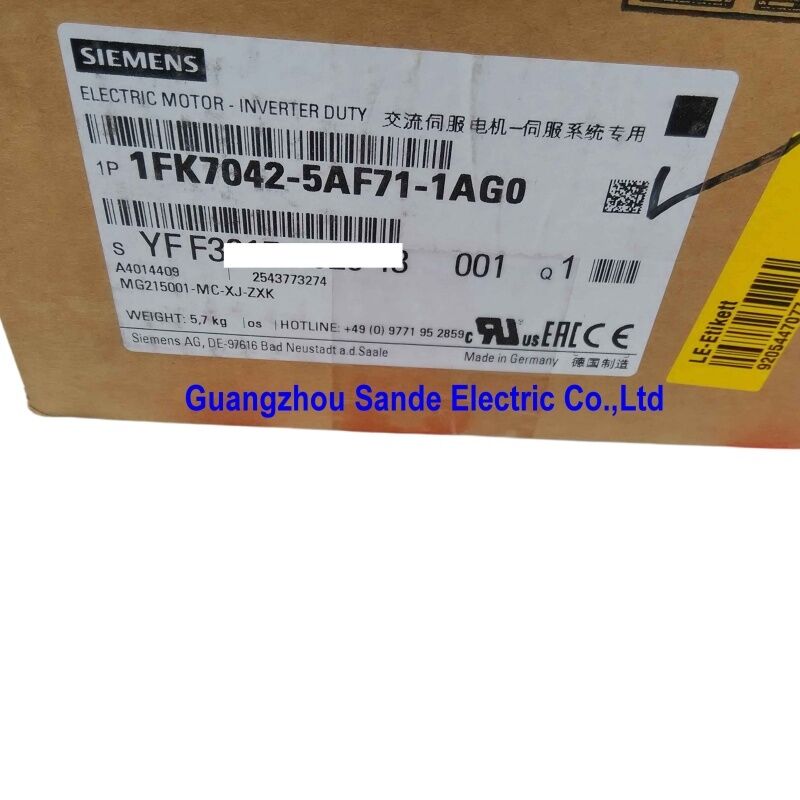

| モデル番号 | 1FK7O42-5AF71-1AGO |
1FK7 Compactシリーズは,1FK7標準と1FT7高性能ファミリーの間に位置する.コンパクトとは全体的な長さが短くなる.48mmの軸高フレーム (1FK7042) では,この物理的制約は,軸間隔が狭い,モーターの設置深さが限られている機械工具やハンドリングシステムで重要です..
常磁気同期構造で 速度帯全体で トークをスムーズに送りますステップモーターやインダクションモーターが対応できない予測可能なダイナミックレスポンス短いボディは,同じフレームサイズで標準長さの1FK7と比較して,わずかに低いピークトルク能力に対するトレードオフです.
1FK7042-5AF71-1AG0は,継続的な負荷下で熱低下の心配なしに,動作作業サイクル全体で100Kの温度クラスで3Nmの一貫したトルクを提供します.
| パラメータ | 価値 |
|---|---|
| 定数トルク (M0, 100K) | 3.0 Nm |
| 定数電源 | 0.82kW |
| 定速 | 3000 RPM |
| 定位電流 | 1.95A |
| シャフトの高さ | 48mm |
| 冷却 | 自然 (扇風機なし) |
| マウント | IM B5 (フレンズ) |
| エンコーダー | SIN/COS 1Vpp, 2048 P/R |
| シャフト | シンプル (キーウェイなし) |
| ブレーキを押す | ない |
| 保護 | IP64 |
1FK7042-5AF71-1AG0はインクリメンタルSIN/COSエンコーダー (1Vpp,回転あたり2048パルス) を搭載している.SIN/COSエンコーダーはデジタルパルス列車ではなくシナウイドアナログ信号を送信する.ドライブは2つの相位シフトシナス波を受信し,シグナルを挿入してシャフト位置を解く.
回転あたり2048の物理周期と,ドライブサイドの挿入は通常256×以上を足し,効果的な位置解像度は回転あたり数十万回数である.細い位置付けのためにSIN/COSフィードバックは,同等のパルスカウントデジタルエンコーダーよりもクリーンなパフォーマンスを生み出します.
部品番号に記された"-1AG0"は,このエンコーダータイプを確認する.1FK7042-5AF71-1AG0の交換または修理は,エンコーダインターフェースを再構成せずにドライブ互換性を維持するために,同じI-2048エンコーダー変種を持つモーターを使用する必要があります..
機械ツールの供給軸:機械加工センターのX軸またはY軸駆動装置は,ボールスクリューに1FK7042-5AF71-1AG0を搭載している.3000RPMの3Nmトークは,小型から中規模の機械加工センターの典型的な供給軸要求をカバーする.自然冷却は,間歇的な配給プロファイルのために十分である..
梱包機のサーボ軸:平面型型詰め込み密封機におけるフィルム駆動またはインデックス軸.コンパクトなモーターの長さは,緊密な機械の封筒内に収まる.SIN/COSエンコーダは位置制御カムプロファイルにスムーズなフィードバックを提供します.
既存のSIMOTICS駆動システムの交換:1FK7042-5AF71-1AG0が故障した 直接交換すると元のトルク,速度ドライブパラメータを変更せずにエンコーダータイプ 同じ部品番号は,パフォーマンスとエンコーダーインターフェースのマッチングを確保.
Q1: 1FK7042-5AF71-1AG0と互換性のあるサーボドライブは?
SIN/COSエンコーダー (I-2048) を搭載した1FK7 コンパクトシリーズは,SIN/COSエンコーダー入力をサポートするSINAMICS S120サーボドライブで使用するように設計されています.特定の駆動モジュールの選択は,必要な軸電流に依存する.ドライブのエンコーダーインターフェースは,SIN/COS 1Vpp プロトコルで 2048 パルス/rev に設定されなければならない.
Q2: 保持ブレーキがないことは垂直軸の安全に影響を与えるか?
はい.保持ブレーキのないモーターは,駆動力が切れているとき,垂直負荷を機械的に支えることはできません.垂直軸 (加工センター,リフティングシステムにおけるz軸) の場合,停止ブレーキが必要で,電力を失えば重力による下向き運動を防ぐ"-1AG0"配置にはブレーキがない.アプリケーションが垂直軸の負荷保持を必要とする場合,ブレーキを装備した変種 (別の後尾) を指定する必要があります.
Q3: IP64 保護基準は何をカバーするのですか?
IP6Xは,モーターが塵に耐えることを意味し,いかなる条件下でも塵が侵入しない.IPX4は,モーターがあらゆる方向から水を噴き出すことを意味します.IP64は,冷却液の噴出を伴う典型的な生産環境の機械をカバーします高圧洗浄 (IP65以上) や連続浸水は対象ではありません.
Q4: 3Nm の温度 クラス の 100K の 重要 性 は?
"100K"の基準は,モーターの定数トルク3Nmは,環境温度より100ケルビン上昇した値である.周りの温度が25°Cと仮定すると,巻き込み温度は約125°C. これは連続作業の熱評価値です. 短期的なピークトルクが高くなります. 低作業サイクルまたはアクティブクーリングで動作すると,より高い持続可能なトルクが可能です.3Nm の値は保守値です連続使用の仕様です
Q5: シンプル・シャフト型は,鍵通路を必要とするコップリングと互換性があるか?
平面軸 (キーウェイ,フラットなし) は,スムーズな軸のクランプのために設計されたクランプまたはピニオンを必要とします.鍵型軸に設計されたコップリングは直接使用できません.. アプリケーションがキーウェイシャフトを必要とする場合は,別の順序の構成後置きを指定する必要があります. 設置前にシャフトタイプとコップリングデザインの互換性を確認します.
