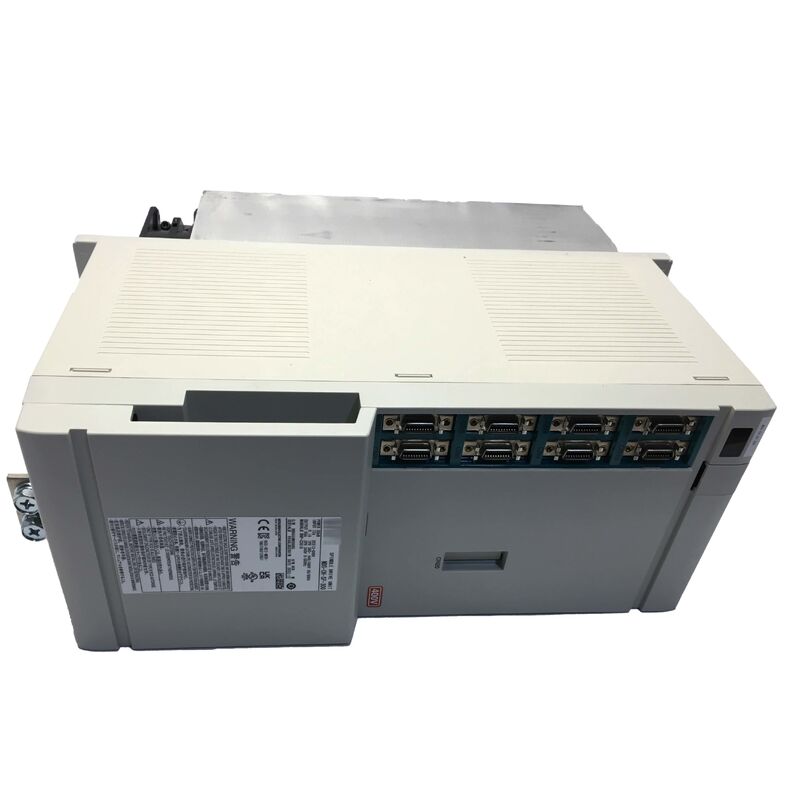

MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300
  • MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300
  • MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300
  • MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300
  • MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300
MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300

MDS-CH-SP-300 新型密封型三?? サーボ駆動装置 MDSCHSP300

起源の場所 日本
ブランド名 Mitsubishi
証明 CE RoHS
モデル番号 MDS-CH-SP-300
製品詳細
ブランド:
三菱
モデル:
MDS-CH-SP-300
製品タイプ:
スピンドルドライブユニット
シリーズ:
MDS-CH-SP
定格容量:
30KW
入力電圧:
400Vクラス
応用:
CNCスピンドルモーター制御
制御方法:
PWM制御
保証:
1年
支払いと配送条件
最小注文数量
1
価格
USD 4600-4900 / piece
パッケージの詳細
オリジナルのパッケージ
受渡し時間
2日
支払条件
L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力
1日あたり100個
製品説明
MDS-CH-SP-300 新型密閉型三菱サーボドライブユニット MDSCHSP300
MDS-CH-SP-300 |三菱 MDS-CH スピンドルドライブユニット
30kW / 200-230V 3相 / CNC工作機械スピンドル制御
30kW スピンドルドライブ – 高出力 CNC スピンドル用
MDS-CH-SP-300 は 30kW のスピンドル ドライブ電力を供給し、MDS-CH スピンドル ドライブ範囲のハイエンドに位置します。 30kW のスピンドル定格は次の用途に役立ちます。
  • 中型から大型の CNC マシニング センター:鋼、鋳鉄、硬質合金の重切削、ボーリング、穴あけ用の強力なスピンドルを備えた横型および立型マシニング センター。
  • CNC研削盤:安定した電力供給と高いスピンドル速度を必要とする精密研削作業。
  • 複合加工ターニングセンター:大型 CNC 旋削およびミルターン センターの高出力主軸により、高い材料除去率での重旋削加工が可能です。
30kW の MDS-CH-SP-300 は、低速高トルク重荒加工から高速仕上げ切削まで、幅広い主軸速度範囲にわたって高トルク切削加工を持続できます。
主な仕様
パラメータ 価値
定格出力 30kW
入力電源 AC200～230V、三相
シリーズ MDS-CH
タイプ スピンドルドライブ（SP）
応用 CNC工作機械スピンドル
MDS-CH スピンドルドライブ – 機能
MDS-CH-SP-300 は、CNC 工作機械に必要なすべてのスピンドル制御機能を実行します。
  • 可変速制御:三菱 CNC から速度コマンドを受信し、ゼロ付近から最高速度まで、プログラムされた範囲にわたってスピンドル モーターの速度を正確に制御します。
  • スピンドルの向き (C 軸):工具交換操作のためにスピンドルを正確な角度位置に配置し、複雑な加工プロファイルに対してスピンドルの回転が直線軸の動きと調整される Cs 軸輪郭加工を可能にします。
  • リジッドタッピング同期:リジッドタッピング中に主軸の回転を Z 軸送りと同期させ、フローティングタップホルダーなしで正確なねじピッチを確保します。
  • 回生ブレーキ:減速中、スピンドル モーターは MDS-CH システムの共有 DC バスにエネルギーを返します。この回生エネルギーにより、電源モジュールの正味電力需要が減少し、ドライブ システム内で放散される熱が減少します。
アプリケーションシナリオ
  • マシニングセンターの主軸ドライブの交換:三菱 CNC マシニング センターのスピンドルでドライブ障害が発生します。スピンドルがプログラムされた速度に到達できなかったり、過電流アラームが作動したりします。スピンドル モーターを検証した結果、MDS-CH-SP-300 がドライブの障害として特定されました。交換すると、30kW のスピンドル ドライブ能力が完全に回復します。
  • スピンドルの向きの異常:CNC 工作機械でスピンドルの向きに問題が発生します。スピンドルが工具交換のための正しい角度で停止しません。 MDS-CH-SP-300 は方向制御障害として識別されます。交換すると信頼性の高い工具交換操作が回復します。
よくある質問
Q1：同じ駆動方式でもMDS-CH-SP-300とMDS-CH-Vシリーズの違いは何ですか？
MDS-CH-SP-300 はスピンドル ドライブです。スピンドル モーターを制御します。スピンドル モーターは切削力を提供し、主にオリエンテーション機能を備えた速度モードで動作します。 MDS-CH-V シリーズ (MDS-CH-V2-3535 など) はサーボ ドライブであり、閉ループ位置制御モードで送り軸を制御します。どちらも電源モジュールからの同じ MDS-CH DC バスを共有しますが、基本的に異なるマシン機能を提供します。
Q2: MDS-CH-SP-300 は Cs 軸 (コンタリングスピンドル) の動作をサポートしていますか?
はい。 MDS-CH-SP シリーズは、Cs 軸輪郭加工をサポートしています。この場合、スピンドルは完全に補間された回転軸として制御され、CNC の直線軸と調整されて複雑なプロファイルを加工します。これには、ドライブに接続された高解像度スピンドル エンコーダ (通常は三菱 OSA または同等の位置コーダ) と、CNC で有効になっている適切な Cs 軸ソフトウェア オプションが必要です。
Q3: MDS-CH-SP-300 の障害を示すスピンドル アラームは何ですか?
三菱 CNC は、障害カテゴリを識別するスピンドル アラーム コードを表示します。制御レベルのアラーム (通信エラー、パラメータ障害) は、ドライブの制御回路を指します。パワーステージアラーム (過電流、過電圧、IGBT 障害) は、ドライブのパワーエレクトロニクスを示しています。ドライブ独自の診断ディスプレイ (装備されている場合) には追加の詳細が表示されます。ドライブユニットを故障させる前に、スピンドルモーターとエンコーダーを切り離してください。
Q4: MDS-CH-SP-300 を交換するには、スピンドルパラメータの再入力が必要ですか?
スピンドルパラメータは、ドライブユニットではなく、三菱 CNC のパラメータメモリにあります。ドライブを交換しても、保存されている CNC スピンドル パラメータには影響しません。交換品を取り付けた後、CNC は電源投入時の初期化中にスピンドル パラメータを再ダウンロードします。生産に戻る前に、正しい主軸速度応答と方向精度を確認してください。
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
