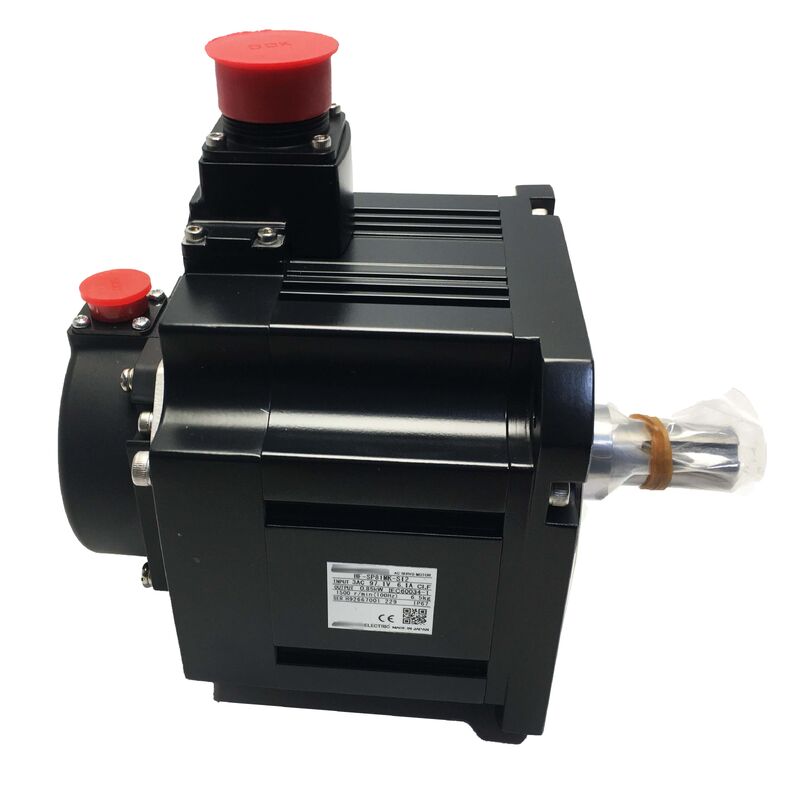

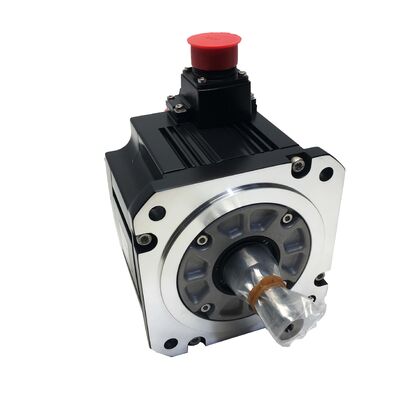

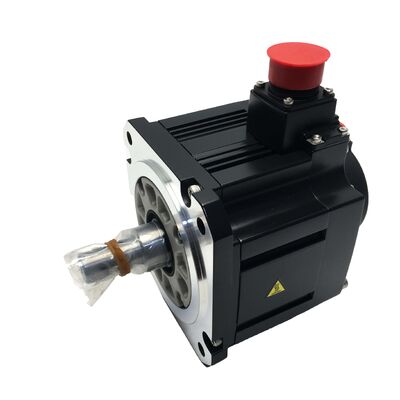

ミツビシ HF-SP81MK-S12 MELSERVO-J3シリーズ ACサーボモーター
850W,キーシャフト,ブレーキ,IP66 - 正規新品
製品概要
三?? HF-SP81MK-S12は,三?? 電力のMELSERVO-J3シリーズから 850WのACサーボモーターです.中等慣性サーボモーターは,CNC機械工具や工業自動化機器の要求の高い供給軸と位置付け要件のために設計されています..
この変形は,鍵式シャフト,統合式保持ブレーキ,IP66環境シールを組み合わせています.産業汚染に対する保護を同時に.
定速1000RPMで連続トルク8.12Nmで,これは低速,高トルクモーターで,出力を維持するために構築されています.200VAC級の電源から動作し,260.0V以上の電源を供給する18ビット絶対エンコーダーを搭載しています.精密な位置付けのために,1回転あたり1000回数.
基本規格
| パラメータ |
価値 |
| 定数出力 |
850W (0.85 kW) |
| 定数トルク |
8.12 Nm |
| 定位電流 |
4.5A |
| 供給電圧 |
200VACクラス |
| 定速 |
11000 RPM |
| エンコーダー |
18ビット絶対値 (内蔵) |
| シャフト構成 |
キー付き直軸 |
| ブレーキを押す |
統合 |
| 侵入防止 |
IP66 |
| フレンジの大きさ |
130 × 130 mm |
| シリーズ |
MELSERVO-J3 - HF-SPタイプ |
| 体重 |
5.44kg (11.99ポンド) |
| 製造者の地位 |
生産中止 |
HF-SPシリーズ - 中等慣性,高トルク
MELSERVO-J3ファミリーのHF-SPモータータイプは,高速ダイナミック応答よりも持続的なトルクが優先される中程度から高い反射負荷慣性を持つアプリケーションのために設計されています.
1000 RPMの定速で,HF-SP81は8.12 Nmのトルクを生成し,中程度の鉛ピッチ値を持つ機械の直接ボールスクロール結合に適しています.これは,追加のギアリングを必要とせずに実質的な線形推力力を生成.
重い軸のセール,大きな作業台,負荷下での位置偏差が最小限である駆動装置の場合HF-SPのトルク密度と慣性マッチング特性により,精密加工に必要な軸硬さ.
18 ビット絶対エンコーダー
各HF-SPシリーズのモーターには,標準として内蔵された18ビット絶対エンコーダーが含まれており,起動時にホーミングサイクルを必要とせずに軸回転あたり262,144のユニークな位置カウントを提供します.
これは,自宅ルーチンから非生産的な時間の節約をなくし,電源品質の問題や予期せぬEストップの際にインクリメンタルエンコーダーシステムが容易に見られる位置付けエラーを防ぐ.
高解像度は低速でスムーズな挿入をサポートし,多軸コンタウリング作業の表面仕上げ品質と高サイクルアプリケーションの位置位置精度に直接影響します.
鍵型シャフト設計
鍵式軸は,モーター軸とマッピングコップリングハブまたはポリーとの間にポジティブな機械的な駆動接続を提供し,衝撃負荷下で回転滑りを防止し,持続的な高いトルク需要,方向転換を繰り返す.
中間慣性CNC給電軸には,連続した二方向位置付けと周期的な重切断を含む場合,鍵軸は信頼性の高いトルク伝送のための適切な仕様である.
インテグレテッド・ホールディング・ブレーキ&IP66保護
保持ブレーキは故障防止の原則で動作します. 停電時,緊急停止時,またはサーボアラームでは,電源が正常動作中に放出されます.ブレーキが自動でブレーキの位置を保持する.
IP66 protection means the motor housing is fully sealed against dust and protected against powerful water jets from any direction - appropriate for machine tool environments with active coolant systems and high-pressure cleaning routines.
ドライブ互換性 - MELSERVO-J3
HF-SP81MK-S12は,三?? のMR-J3シリーズのサーボアンプとペアリングされている.適切なドライブ選択は,モーターの850W出力と4.5W出力を占めている.5A 定位電流 - 通常はMR-J3-70B またはMR-J3-100B 増幅器クラス.
通信インターフェースには,多軸システムにおける高速光ファイバーネットワーク接続のためのSSCNET III,およびスタンドアロンアプリケーションのためのアナログおよびパルス列車のコマンドモードが含まれます.
よく 聞かれる 質問
HF-SP81MK-S12と互換性のあるサーボドライブは?
このモーターは,三?? MR-J3シリーズの伺服増幅器 - 特に 850WモータークラスのためのMR-J3-70BまたはMR-J3-100B - と使用するように設計されています.J3ドライブは,HF-SPモータータイプと18ビット絶対エンコーダーインターフェースをネイティブにサポートしています.
モーターは生産中止 - 現在の三?? モデルに置き換えられるか?
はい,しかし直接のプラグ&プレイ交換としてではありません. 相当の電流生成モーターは,同じトルククラスを共有することができます しかし,フレンズ寸法,シャフトのサイズ,コネクタのピノウットで異なる,ドライブ互換性改造されたHF-SP81MK-S12の調達には 世代間交換よりもリスクとダウンタイムは 少なくなります
このモーターは機械加工環境で IP66の保護が何を意味するのか?
IP66は,モーターが完全に防塵で,あらゆる方向からの高圧水噴射から保護されていることを意味します.これは直接冷却液の噴射,洗浄,そして,モーターのハウジングに入らない切断領域で持続的な液体露出.
なぜこのモーターは,1000RPMの速度しか持っていないのか?
HF-SP型は,中等慣性,高トルクモーターで,中程度の速度で持続的な出力のために最適化されています.この回転範囲内での高速経路および切断フィードレート要件を満たす直結球螺旋駆動装置に適している..
使用済みHF-SP81MK-S12の検査手順は?
まずブレーキを試す - ポジティブなシャフトロックとクリーンリリースを確認しながら供給電圧を適用し放出します.バランスと地への隔離抵抗のために3相巻き抵抗を測定します.腐食または損傷のための18ビットエンコーダーコネクタを検査軸を手動で回してベアリング状態を確認します
