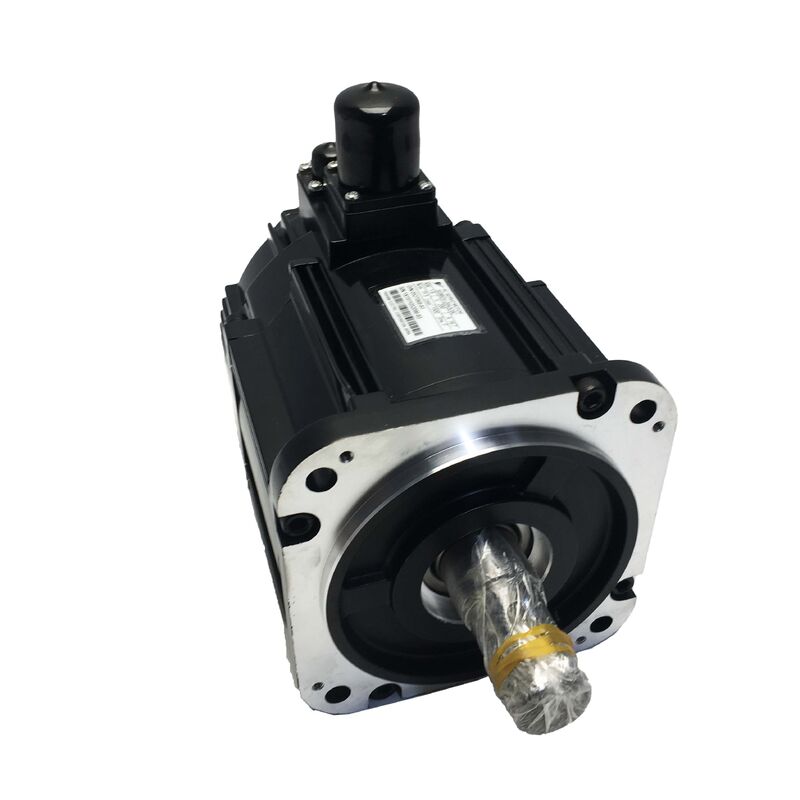

Yaskawa SGMGV-20A3C6C Σ-Vシリーズ ACサーボモーター
1.8kW,20ビットエンコーダー,IP67,保持ブレーキ - 新しい工場 封印
製品概要
ヤスカワSGMGV-20A3C6Cは,ヤスカワの Σ-V (Sigma-V) シリーズから 1.8 kW AC サーボモーターで,特に工業機械の高速供給軸アプリケーションのために設計されています.200 VAC の電源から電源を供給し,20 ビットの真の絶対シリアルエンコーダーを搭載するこのモーターは高解像度のフィードバック,IP67環境シール,そして 24V DC保持ブレーキを組み込み,要求の高い軸駆動アプリケーションを提供します.
基本規格
| 定数出力 |
1.8 kW |
| 電源の電圧 |
AC 200V |
| エコーダタイプ |
20 ビット 真の絶対シリアルエンコーダー |
| エンコーダ解像度 |
1,048,576回転数 |
| シャフト構成 |
キーウェイとスレッドエンドの直線シャフト |
| ブレーキを押す |
DC 24V |
| 侵入防止 |
IP67 (標準) |
| シリーズ |
Σ-V (Sigma-V) - SGMGVタイプ |
| 適用する |
高速フード軸駆動 |
20ビット絶対エンコーダー技術
20ビットのシリアルエンコーダは1つ,048軸回転あたり576のユニークな位置カウントがあり,低速でよりスムーズな動き,より緊密な位置保持,および多軸インターポレーション経路でより正確なコンタウリングが可能になります."真の絶対"特性は,バッテリーバックアップなしで電源中断によってシャフト位置データを保持する.スタートタイムを短縮する.
IP67 環境保護
SGMGVシリーズのモーターには,標準的なIP67防水装置が搭載されており,30分間,1メートルまでの一時的な浸水に耐えるように評価されています.この保護レベルでは高圧冷却液システムに設置できます霧が多い切断区域と,追加の囲みのない洗浄環境で,モーターの寿命を延長し,保守を削減します.
保持ブレーキシステム
24V DC保持ブレーキは,故障防止のアーキテクチャに従います.電気が放出されるときにスプリングで起動します.ブレーキは,電源喪失,サーボアラーム,または緊急停止時に自動的に起動します.垂直軸と重力負荷のメカニズムに対する重要な安全を確保する24Vのブレーキ供給は 標準的な機械制御システムと簡単に統合できます
シャフト 設計 特徴
直軸には,正面の機械駆動接続のための機械鍵通路と軸固定のためのスローリングされた端穴が含まれます.この設計は,衝撃負荷の下での信頼性の高いトルク伝送を保証し,ベルト駆動装置および滑輪搭載アプリケーションの保守を簡素化します..
システム互換性
Yaskawa Σ-Vシリーズサーボドライブ (SGDV増幅器レンジ) と動作するように設計されたこのモーターは,工場設定の認識とチューニングパラメータを備えたマッチングシステムを形成します.多軸システム用のMECHATROLINK-II/IIIプロトコルと互換性スタンドアロンアプリケーションのためのアナログとパルス列車のコマンド入力.
よく 聞かれる 質問
SGMGV-20A3C6Cと互換性のあるサーボドライブは?
このモーターは,SGDV系列のYaskawa Σ-Vシリーズサーボアンプと使用するように設計されており,出力1.8 kWと現在の要件に合わせて選択されています.
20ビットエンコーダーでは"真の絶対"とはどういう意味ですか?
真の絶対エンコーダは,エンコーダ内にシャフト位置情報を物理的に保存し,ホームリングシーケンスやバッテリーバックアップの要件なしに電源アップ時に即座に位置を読み取ることができます.
このモーターは,保持ブレーキを起動せずに使用できますか?
はい,ブレーキは専用24VDC供給を必要とする独立した機能です.しかし,垂直軸または重力負荷メカニズムでは,ブレーキを使用すると欠陥のない重要な保持能力を提供します.
IP67 保護は,設置と保守にどのような影響を与えるか?
IP67は,追加の保護なしで冷却液が多く使用される環境に設置することができ,ベアリング汚染障害を軽減し,厳しい産業環境でのモーター使用寿命を延長します.
キーウェイとスレッドされたシャフト端の意味は何ですか?
キーウェイは高負荷下での正扭矩伝送を保証し,スレッドエンドはベルト駆動および安全な部品位置付けを必要とするアプリケーションで軸固定を可能にします.
