| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-0314-B004 |

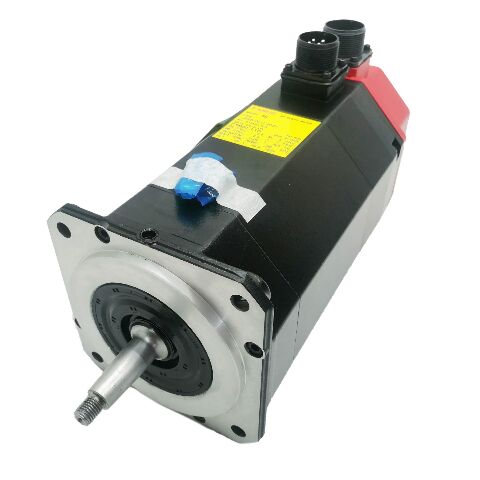

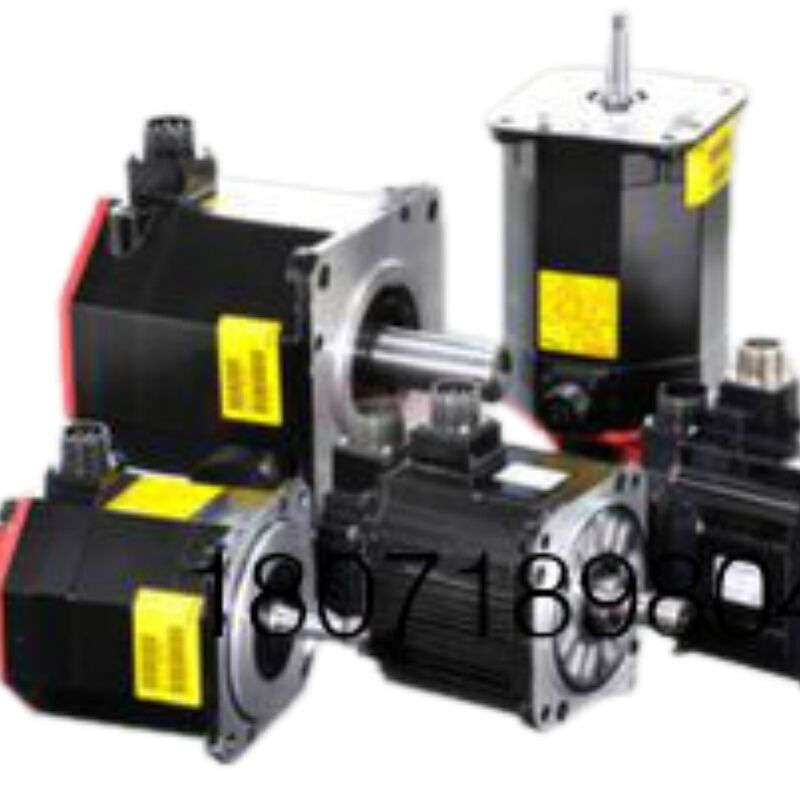

A06B-0314-B004 は、Alpha シリーズの前世代の FANUC S シリーズ AC サーボ モーター - モデル 5S - です。ファナックの S シリーズは、CNC 工作機械の軸用に設計された第一世代の AC サーボ モータであり、高性能 CNC アプリケーションにおける初期の DC サーボ モータに代わるものです。 S シリーズの多くの設備は、最初の製造から数十年経っても実稼働サービスを継続しています。
このモーターは、最高速度 2000 rpm と 5S クラスの電気定格で、CNC 旋盤、マシニング センター、研削盤の主送り軸を駆動し、制御と機械設計は特に S シリーズ アーキテクチャに必要でした。 5S モータを中心に機械が構築されるとき、サーボアンプ、サーボパラメータ設定、機械的カップリングなどの軸全体の設計がこのモータの特定の特性に合わせられました。同等の置換では、元の軸構成が維持されます。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A06B-0314-B004 |
| モーター型式 | 5S |
| シリーズ | ファナック Sシリーズ |
| 定格速度 | 2,000rpm |
| 定格電流 | 5.8A |
| モーター電圧 | 126V、三相 |
| 極 | 8 |
| 軸 | テーパー(TPR) |
| エンコーダ | 2000P インクリメンタル (A860-0315-T101) |
| 状態 | 製造中止 |
テーパー シャフトは、ドローボルトで締め付けられた金属間の境界面を介してトルクを伝達します。機械的インターロックは確実で滑りがありません。カップリング ハブを取り外すには、ドローボルト エクストラクターを使用します。プーラーをシャフト端のタップ穴にねじ込み、制御された軸方向の力を加えます。シャフトを叩かないでください。衝撃荷重はエンコーダとモーターのベアリングに直接伝わります。テーパージョイントでの流体の浸透と安定した抽出力は、タイトなテーパーの正しいアプローチです。
2000P インクリメンタル エンコーダ (A860-0315-T101) は、速度と位置のフィードバックのために 1 回転あたり 2000 パルスを生成します。これはインクリメンタルです。軸の位置データを再確立するには、マシンの電源を入れるたびに基準復帰サイクルが必要です。これは S シリーズ マシンの標準的な動作動作であり、障害ではありません。
S シリーズはファナックによって何年も前に製造中止されました。交換用在庫は完全にアフターマーケットから調達されます。つまり、廃止された機械やテスト済みのプルユニットからの余剰です。まだ生産中の S シリーズ マシンは、当初計画された耐用年数を超えて資産を稼働させています。テスト済みの予備の 5S モーターを手元に用意しておくことは、実用的なメンテナンス手段です。設置ベースが古くなるにつれて、アフターマーケットでの入手可能性は狭まります。
Q1: A06B-0314-B004に対応するサーボアンプは何ですか?
S シリーズ モータには、周期互換性のある S シリーズ サーボ アンプが必要です。 Alpha、Beta、Alpha i シリーズのアンプには互換性がありません。モーターの交換を指定する前に、機械のマニュアルで取り付けられているアンプのタイプを確認してください。
Q2: テーパーシャフトカップリングの正しい取り外し方法を教えてください。
ドローボルトエクストラクターを使用します。プーラーをシャフト端のタップ穴にねじ込み、着実に増加する軸力を加えます。シャフトをハンマーで叩いたり、叩いたり、こじったりしないでください。衝撃はエンコーダやモーターのベアリングに直接衝撃を伝え、軽微に見える損傷を引き起こす可能性があり、耐用年数が大幅に減少します。テーパーがきつい場合は、抽出力を加える前に、接合面に浸透液を塗布し、浸透させてください。
Q3: マシンは電源を入れるたびにホーミングが必要です。これはエンコーダの故障でしょうか？
いいえ、2000P はインクリメンタル エンコーダです。電源投入ごとにリファレンスが戻るのは標準の動作です。ホーミングが完了しない、またはエラーが発生した場合は、エンコーダ ケーブルに損傷がないか確認し、オシロスコープでアンプの Z パルス信号の品質を確認し、エンコーダ本体に冷却剤の浸入や機械的損傷がないか検査してください。
Q4: Alpha シリーズ モーターは、同じマシンの S シリーズ 5S の代わりに使用できますか?
大幅な変更がなければできません。 S シリーズ サーボ アンプは、Alpha シリーズとは異なる通信およびフィードバック インターフェイスを使用します。 Alpha モーターを置き換えるには、サーボ アンプを交換し、CNC のサーボ インターフェイス ハードウェアを変更し、軸パラメータ セットを再コミッショニングする必要があります。オリジナルの S シリーズ アンプを使用し続けるマシンの場合、同等の 5S モーターが唯一の実用的な直接代替品です。
Q5: 中古 A06B-0314-B004 ではどのような検査を行う必要がありますか?
エンコーダケーブルを外した状態で、三相巻線抵抗のバランスと対地絶縁抵抗を確認します。テーパー シャフトの表面に、以前の不適切な取り外しによるフレッチング、擦り傷、または衝撃跡がないかどうかを検査します。ベアリングを滑らかにするためにシャフトを手で回転させます。エンコーダコネクタ (A860-0315-T101) にクーラントの汚れやピンの損傷がないか確認してください。量産設置前に正しい S シリーズ アンプを使用してベンチ テストを実行することが、最終的な検証となります。
