| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-0345-B231 |

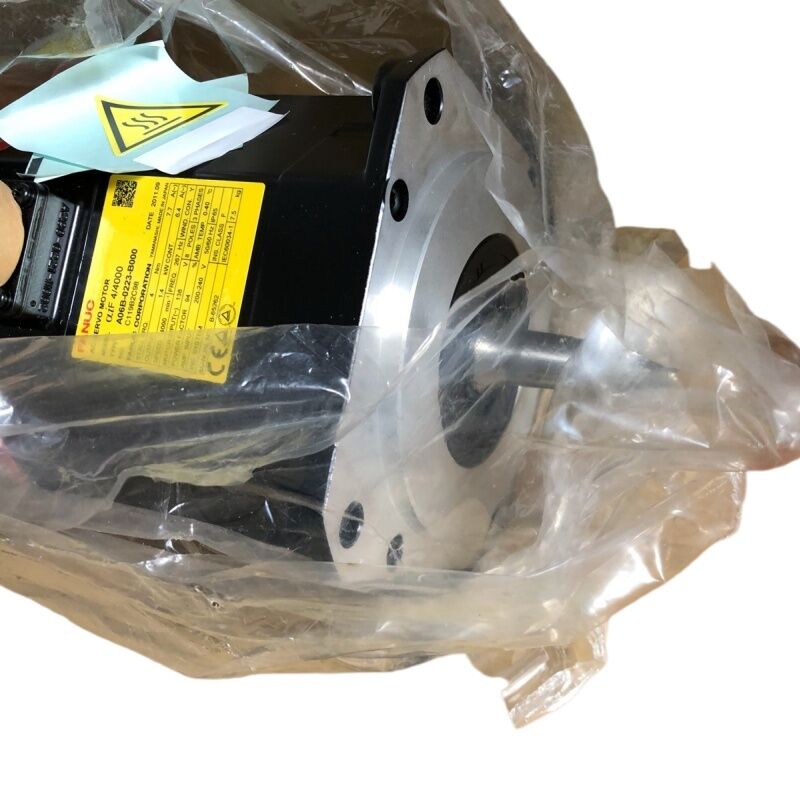

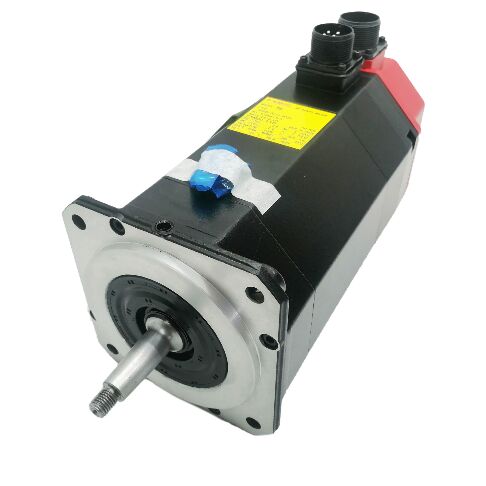

A06B-0345-B231は,FANUCのオリジナルの世代ACサーボモーター製品からのFANUC SシリーズACサーボモーター5RFモデルである.Sシリーズは,アルファ世代より前に存在し,FANUC AC サーボ制御式 CNC 機械ツールの最初の世代を動かすモーター技術を表しています.
6 Nm のスタンドトルクと3,000 rpm で,5RF は S シリーズ モーターファミリーの中間範囲に位置しています. Its 117V / 3-phase / 8-pole electrical specification reflects the drive system architecture of the era — the operating voltage and frequency are generated by the period-correct S-series servo amplifier電力網から直接抽出されない.
このバージョンの特徴は,デュアルフィードバックシステム"2000PABSエンコーダーと解析器"が組み合わせられている.解析器は連続,シヌス/コシヌスベースの角位置出力,パルスカウントに依存しない2000P絶対エンコーダは,CNCが座標制御に使用するデジタル位置レジスタを供給します. 両方同時に動作します:解析器は,サーボの電流と速度制御ループの細角基準を提供します.2000Pエンコーダは,CNCが保持し表示する軸位置数を提供します.
| パラメータ | 価値 |
|---|---|
| モーターモデル | 5RF (5F/3000) |
| スタンドトルク | 6 Nm |
| 最大速度 | 31000回転/分 |
| 定位電流 | 10A |
| モーターの電圧 | 117V 3相8極 |
| シャフト | トーパー + スプリングブレーキ |
| フィードバック | 2000P ABSエンコーダー + 解析器 |
| ステータス | 生産中止 |
角型軸は,牽引ボルトでコップリングハブを軸的にモーター軸に引っ張って,零滑り機械接頭を提供します.5RF級のモーターで,継続的な切削負荷下で主力CNC軸を動かすポジティブ・コナー・エンゲージメントは,重度のサイクル逆転下で開けられるキー・シャフト・インターフェースが発生する不安リスクなく,機械の稼働期間中,結合の整合性を維持します.
垂直軸と重力で負荷されたメカニズムでは,このモーターが使用されました.スプリング式ブレーキは,セルボオフ時の負荷の動きを防止する防災保持装置です.Eストップと電源喪失
Sシリーズは,1980年代初頭からFANUCのACサーボ世代であった.FANUCは何年も前に生産を停止した.Sシリーズモーターを操作する施設は,当初計画された使用寿命の終わりに資産を管理している製造中のSシリーズモーターでは 製造中のSシリーズモーターは試験されたレスペアユニットを持っていることは,リスク管理の重要なステップです 設置されたベースが老化するにつれて,アフターマーケットの供給の窓は狭くなっています.
Q1:このモーターの解析器と 2000Pエンコーダの用途は?
解析器は,パルスカウントやバッテリーバックアップに依存しない連続的なアナログ角位置出力 sinus/cosine信号を提供します.高解像度の連続フィードバックで,サーボアンプの速度と電流制御ループをサポート2000P絶対エンコーダは,CNCのデジタル位置レジスタを供給します.解析器は高速リアルタイム制御ループをカバーし,エンコーダーはマシン座標位置を維持する.
Q2:A06B-0345-B231と互換性のあるサーボアンプは?
Sシリーズのモーターには,Alpha,Alpha i,またはBetaシリーズのドライブではなく,Period-互換性のあるSシリーズのサーボアンプが必要である.エンコーダーインターフェース,リゾーバー接続,Sシリーズ駆動システムのモーター電圧パラメータは,Sシリーズモーター発電機に固有のものです.交換モーターを注文する前に 5RF モータータイプとインストールされたアンプの互換性を確認してください.
Q3: Sシリーズモーターでは,角型軸ハブを正しく取り除くにはどうすればよいですか?
軸末端のタップされた穴を引っ張る牽引ボルト抽出器を使用します. 制御された軸力を適用して,角関節を壊します. 軸をハンマーしたり,打ったり,引っ張ったりしないでください.衝撃負荷は,軸を通って,解析器とエンコーダー組とモーターベアリングに送信される.凝縮器が固い場合は,関節に浸透液を塗り,安定した抽出力を使います.
Q4: 機械は正確なスピンドル位置を表示していますが,負荷下で解析器に関連するアラームが表示されます.何を確認すべきですか?
解析ケーブルのルーティングとコネクタの状態をチェックする 解析信号ケーブルは,適切な分離または遮蔽なしに並行して動いている場合,モーター電源ケーブルからのノイズピックアップに敏感です.キャベルのシールドがアンプ端に固定されていることを確認してください.断片接続ピンに腐食を確認します. 信号の質がモーター端で良好であることが確認され,アンプでは劣化した場合,ケーブルは疑わしいです.
Q5:A06B-0345-B231は まだアフターマーケットで購入されているのですか?
古いFANUCモーターディーラーや 廃機から回収する 専門店です 古いモーターや廃車状態を考えると 使われた装置を徹底的に検査してください正確な電圧でブレーキ操作, 回転中の解析信号品質,角型シャフト状態,および回転絶縁抵抗.生産装置へのコミットメントの前に正しいSシリーズアンプでベンチテストを強く推奨します..
