Fanuc サーボアンプ A06B-6079-H101 または A06B6079H101

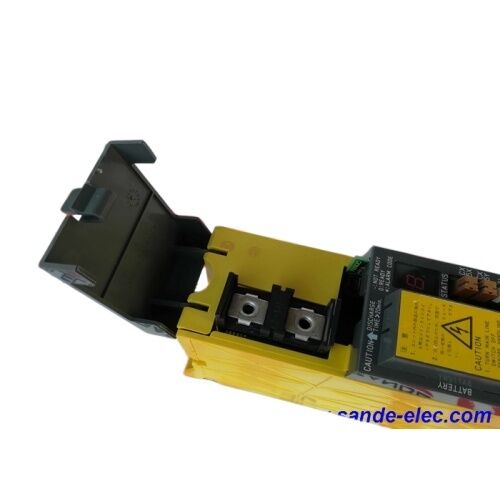

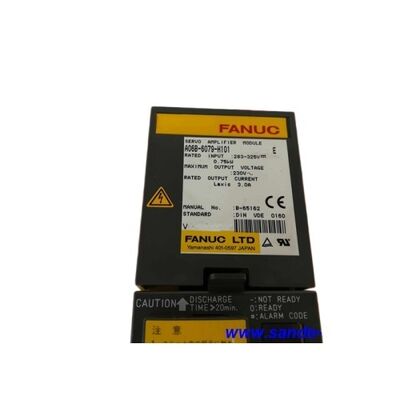

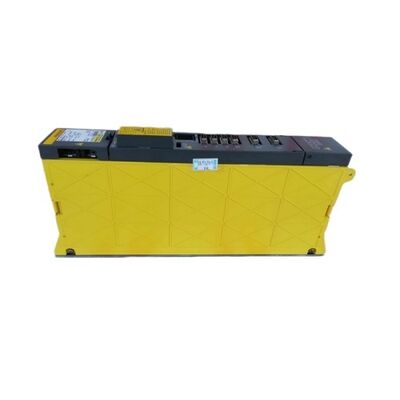

FANUC A06B-6079-H101 ◎ Alpha SVM1-12 単軸サーボモジュール 3.0A / 0.75 kW / Type A/B インターフェース

部品番号:A06B-6079-H101

製造者:FANUC株式会社 (日本)

製品タイプ:単軸のサーボアンプリファイヤーモジュール アルファシリーズ

タイプA/Bインターフェース 重要な区分

A06B-6079-H101とA06B-6096-H101#HはどちらもSVM1-12モジュールである. 同様のモデル名称,同等の電源評価 (3.0A,0.75kW,283V,325V,230V出力)同じ物理的な60mmの形状違いはCNCインターフェースで 違いによってマシンがどのインターフェースが必要かを決定します

A06B-6079-H101は,A/B型インターフェースを使用し,CNCのサーボドライブユニットからアンプモジュールへの並行PWMケーブル接続を使用する.これはFANUCシリーズ15で使用されたオリジナルのAlphaシリーズインターフェースアーキテクチャですA06B-6096-H101 (FSSB変種) は,iシリーズ制御装置のために光ファイバーシリアルバスを使用する.これらのインターフェースタイプは互換性がない タイプA/Bのケーブル付きマシンでは,FSSBモジュールを使用できませんそして逆にも

A06B-6079-H101では,図番号の真ん中のシリアル識別子 6079は,タイプ A/B インターフェース生成のフィールド識別子です.キャビネット内のモジュールを調べるとき,部品のラベルに記載されているこの番号は,どのワイヤリングを検査する前に,どのインターフェース・ジェネレーションがインストールされているかをすぐに確認します..

基本規格

SVM1-12 軽い補助軸のための入門レベルのモジュール

3.0A連続出力と0.75kWで,SVM1-12は,アルファ軸範囲の軽い端のためにサイズされています.そのペアリングモータークラスは,α1/3000 (1Nm,3000rpm) とα2/2000 (2Nm,2000 rpm) 補助位置付け軸に使用される小型フレームアルファモーターC軸は,小さなターニングセンター,回転テーブル駆動,ツールマガジンインデキシング,低負荷の副軸.75 kW DC バスの抽出量は,多モジュールキャビネットの PSM 需要計算では無視できます.

このモジュールに特有のインストールノート:交換装置の調達時に,インストールが1つまたは2つのCX5バッテリーポートを使用しているか指定します.この構成でいくつかのバリエーションが異なります.

A06B-6079シリーズ 文脈

A06B-6079ファミリーは,タイプA/Bインターフェースを持つ完全なAlpha SVMシリーズである.SVM1-12 (H101) から SVM1-360 (H108) までのすべてのモデルと二軸SVM2シリーズは,A06B-6096 FSSBの対称モデルを持っています6079と6096シリーズは,同じモデル名 (SVM1-12,SVM1-40,など) と電源等を共有しています. 部品番号の中位数字のみがインターフェース生成を識別します.

よくある質問

Q1:A06B-6079-H101 (A/B型) は,A06B-6096-H101 (FSSB) を置き換えることができるか?

A06B-6079は,Series 15/16/18/21の非i制御装置のためにType A/B並列PWMケーブル接続を使用している.A06B-6096は,iシリーズ制御用のFSSB光ファイバーバスを使用しています.このインターフェースアーキテクチャは互換性がない. 間違ったバリエーションを使用すると,モジュールのCNC接続を再配線する必要があります. これは実用的なフィールド交換ではありません.

Q2:A06B-6079-H101と互換性のあるアルファ・サーボモーターは?

α1/3000 (1 Nm, 3000 rpm) と α2/2000 (2 Nm, 2000 rpm). 両方のモータークラスは,3A連続電流の範囲内で適正な電流を抽出する.α3級以上のモーターは,SVM1-20 (H102) を必要とする.5.9A) 以上である.

Q3:どのアラームがA06B-6079-H101が故障したことを示しているのか?

アラーム8 (過電流/IPM障害):モーター電源ケーブルを切り離し,回転とアースの隔離抵抗を測定する.隔熱が良好で (数百メガオッム) ケーブルが切断されてもアラームが続きます.,アンプモジュールは内部故障がある. 隔離が低い場合,モーターまたはケーブルが故障源です.ケーブルの整合性を確認した後,CNC伺服駆動ユニットとの継続的な通信障害もモジュール障害を示しています.

Q4:A06B-6079-H101の交換にはCNCパラメータの変更が必要ですか?

類似したSVM1-12タイプA/B交換では,軸パラメータの変更は必要ありません.モータータイプのパラメータと伺服器の利益は,CNCのSRAMに保存され,モジュール交換の影響を受けません.アクスの番号の割り当てと接続が電源を起動する前に元のインストールに一致する確認.

Q5:A06B-6079-H101はどこから来たの?
