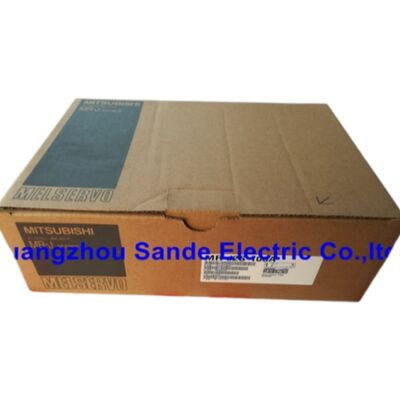

三菱電機 MR-J2S-200A — MELSERVO-J2-Superシリーズ 2kW ACサーボアンプ

ドライブの概要

三菱電機のMELSERVO-J2-Superプラットフォームの一部として導入されたMR-J2S-200Aは、工作機械、包装ライン、半導体ハンドリング装置、および幅広い産業オートメーションアプリケーション向けに設計された2kW汎用ACサーボアンプです。1台で位置制御、速度制御、トルク制御を処理し、当時のサーボドライブとしてはユニークなことに、配線変更やハードウェアの交換なしに、リアルタイムで制御モード（位置/速度、速度/トルク、またはトルク/位置）を切り替えることができます。

既存のMELSERVO-J2-Superシステムを実行している施設の場合、このアンプは直接置き換え可能です。新しい設計で評価するエンジニアにとって、すべての互換性のあるモーターに標準装備された131,072パルス/回転の絶対エンコーダー、内蔵ダイナミックブレーキ、内蔵回生抵抗器、および単一の密閉パッケージに冷却ファンを組み合わせることで、これらの機能を外部オプションとして必要とした旧世代ドライブよりも大幅に簡単なコミッショニングが可能になります。

電気仕様

注目すべき内蔵機能

競合するドライブでは追加項目になりがちな2つの機能が、MR-J2S-200Aでは標準装備されています。それはダイナミックブレーキと回生抵抗器です。ダイナミックブレーキは、サーボの電源がオフになったときや非常停止がトリガーされたときに自動的に作動し、機械的なブレーキに依存するのではなく、ドライブ自体で運動エネルギーを放散します。内蔵回生抵抗器は、減速中にDCバスに戻るエネルギーを処理します。この電力レベルでの通常のデューティサイクルには十分です。高速度からの非常に頻繁な減速を伴うアプリケーションや、大きな慣性負荷を持つアプリケーションでは、内部抵抗器の熱容量を超えた場合に外部回生ブレーキオプションを接続できます。

MR-J2S-200Aのハウジングには強制空冷ファンが統合されており、J2-Superシリーズの小型アンプ（100A以下）が自然冷却であるのとは一線を画しています。これにより、2kWモデルは、強制空気が流れない密閉パネルで必要とされる定格出力の低下なしに、定格出力で動作できます。

互換性のあるサーボモーター

MR-J2S-200Aは、以下の三菱電機MELSERVOモーターモデルと排他的にペアになります。リストされているすべてのモーターは、標準で131,072 pprシリアル絶対エンコーダーを使用しています。

HC-SFSシリーズ (2,000 r/min、中慣性、IP65): HC-SFS121、HC-SFS152、HC-SFS153、HC-SFS201、HC-SFS202、HC-SFS203

HC-RFSシリーズ (2,000 r/min、低慣性、IP65): HC-RFS103、HC-RFS153

HC-UFSシリーズ (フラットボディ、IP55): HC-UFS152

HC-LFSシリーズ: HC-LFS152

ブレーキ付きバリアント（接尾辞「B」）および上記のすべての減速機付きバリアントも同様にサポートされています。HC-KFSおよびHC-MFSモーターファミリー（3,000 r/minシリーズ）は、200Aではなく、より小型のMR-J2Sアンプ（100A以下）に接続されることに注意してください。

制御モード

MR-J2S-200Aでは、パラメータで選択可能な3つの主要な制御モードが利用可能です。

位置制御モード — アンプは、PLC、モーションコントローラー、またはパルスジェネレーターからパルス列コマンドを受信し、電子ギア補間によって位置を追跡します。サポートされている入力形式には、符号+パルス、正転/逆転パルス、および90°位相差（A/Bквадратура）が含まれます。これらはハードウェアではなくパラメータで切り替え可能です。

速度制御モード — 速度参照は、VC端子（入力インピーダンス10～12 kΩ）で0～±8 V DCのアナログ電圧として到着します。内部速度プリセット（デジタル入力で選択可能な最大3つの速度）も、連続アナログ参照を必要としないアプリケーションで利用可能です。

トルク制御モード — 0～±8 V DCのアナログトルクコマンド参照で、トルク制限はパラメータまたは個別の0～+10 V DC外部入力で設定可能です。張力制御、巻取り、またはプレスフィットアプリケーションで、位置精度よりも力の繰り返し精度が重要な場合に役立ちます。

リアルタイムモード切り替え（P/S、S/T、T/P）は専用のデジタル入力で処理され、ドライブの再起動は不要です。

I/Oおよび通信

デジタル入力（8チャンネル、24 V DC、シンクまたはソース互換）: サーボオン（SON）、正転/逆転リミットスイッチ（LSP/LSN）、非常停止（EMG）、リセット（RES）、比例制御（PC/ST1/RS2）、トルク制限/速度選択（TL/ST2/RS1）、速度選択（SP2） — すべて標準装備、追加機能はパラメータで割り当て可能。

デジタル出力: インポジション、速度到達、トルク制限、アラーム、ブレーキリリース信号用のリレー接点およびオープンコレクタ出力。

アナログモニター（CN3）: リアルタイムサーボ状態（速度、トルク、位置エラー）を反映する2つのアナログ電圧出力。これらは、MR Configuratorソフトウェアがアクティブでない状態でゲイン調整を行うために、オシロスコープに直接フィードします。

RS-232C / RS-422（CN3）: MR Configuratorパラメータソフトウェア、リアルタイム監視、アラーム履歴、および自動チューニングのためのPC接続。RS-422は、大規模な設置でのバッチ監視のために、単一ケーブルで最大32台のアンプのマルチドロップ接続をサポートします。

保護機能

MR-J2S-200Aは、以下の条件を監視し、ハードウェアの損傷が発生する前にシャットダウンまたはアラームを発します。

過電流・回生過電圧・過負荷（電子サーマルリレー）・サーボモーター過熱・エンコーダー信号エラー・回生ブレーキ故障・低電圧/瞬時停電・過速度・過大な位置エラー

前面パネルの5桁7セグメントLEDディスプレイにアラームコードが直接表示され、アラーム履歴は内部に保存されます。前面パネルのMODEおよびSETキーを使用して、ラップトップなしでアクセスできます。

自動チューニングと振動抑制

MR-J2S-200Aのゲイン調整は3つのモードで動作します。自動チューニングモード1は、モーターのトルクと速度応答から負荷慣性を継続的に推定することでPIDゲインを設定します。テスト移動は不要です。自動チューニングモード2は、負荷が急速に変化するアプリケーションのために、推定ループにフィードフォワードゲインを追加します。手動モードは、手動でチューニングしたいエンジニアや、既存の機械ベースラインにゲインを合わせるエンジニアに、パラメータレベルでの完全な制御を提供します。

J2-Superプラットフォーム固有のアンチマイクロバイブレーション機能は、古いサーボドライブが停止時に位置コマンド境界で発生させる±1パルス振動を抑制します。これは、サブミリメートルのジッターでさえ許容できない精密位置決め機械で最も重要な詳細です。

入手可能性に関する注意: MR-J2Sシリーズは三菱電機によって製造中止され、公式のサービスサポートは終了しました。ユニットは、認定中古チャネルおよび専門産業オートメーションサプライヤーを通じて流通し続けています。このアンプは、新品旧在庫（NOS）または再生品として入手可能です。新しい設置を計画しているエンジニアにとって、三菱電機の現在のMR-J4およびMR-J5シリーズは、既存のJ2-Superハードウェアからの移行を容易にするための更新キットとモーター変換ケーブルが利用可能であり、推奨される移行パスを提供します。

FAQ

Q1: MR-J2S-200Aと互換性のある三菱電機サーボモーターは何ですか？

MR-J2S-200Aは、三菱電機の2kWクラスのサーボモーター、HC-SFS、HC-RFS、HC-UFS、HC-LFSファミリー向けに特別に設計されています。確認済みの互換性のあるモデルには、HC-SFS121、HC-SFS152/153、HC-SFS201/202/203、HC-RFS103、HC-RFS153、HC-UFS152、およびHC-LFS152が含まれます。また、ブレーキ付き（B接尾辞）および減速機付きバリアントも含まれます。HC-KFSおよびHC-MFSファミリー（3,000 r/min、小型フレームモーター）は200Aでの使用は定格されていません。これらのモーターは、同じシリーズのMR-J2S-100Aまたはそれ以下の小型アンプとペアになります。取扱説明書SH030006の公開されている互換性テーブル外のモーターとアンプの組み合わせは、エンコーダープロトコルとパラメータセットが特定のモータータイプに一致しているため、試みるべきではありません。

Q2: MR-J2S-200Aは単相電源を受け入れますか？

はい、ただし制限があります。標準入力は3相200～230 V ACですが、単相230 V ACもサポートされています。L1とL2に接続し、L3は開いたままにします。単相で全負荷運転する場合、DCバスのリプルが高いため、連続出力電流を定格低下させる必要がある場合があることに注意してください。単相電源のみが利用可能な設置では、駆動負荷のデューティサイクルがアンプを持続的なピーク電流需要に押し込まないことを確認し、入力高調波歪みを低減するために外部DCリアクトルが必要かどうかを検討してください。

Q3: MR-J2S-200Aの電源がオフのときに絶対位置はどのように保持されますか？

アンプのCN4バッテリーコネクタにMR-BATバッテリーユニットを追加すると、サーボモーターからの標準の131,072 pprインクリメンタルエンコーダー出力を、完全な絶対位置検出システムに変換します。バッテリーが取り付けられている場合、アンプは電源サイクル間でモーターのシャフト位置を保持し、起動ごとにホームポジションへの復帰を必要としなくなります。バッテリーがない場合、エンコーダーは高分解能インクリメンタルタイプとして機能します。動作中は位置は正確ですが、電源オフ時に失われます。バッテリー交換間隔は動作条件によって異なります。三菱電機は一般的に、3～5年間のサービス後にバッテリー電圧を確認することを推奨しています。

Q4: MR-J2S-200AとMR-J2S-200Bの違いは何ですか？

どちらも同じJ2-Superプラットフォームの2kWアンプであり、同じサーボモーター互換性を共有しています。「-A」接尾辞は汎用インターフェースを示します。パルス列およびアナログコマンド入力で、事実上すべてのPLCまたはモーションコントローラーと互換性があります。「-B」接尾辞はSSCNETインターフェース（三菱電機独自の光ファイバーサーボネットワーク）を示します。これには、Q172DまたはQ173Dなどの三菱電機SSCNET対応モーションコントローラーが必要です。モーションコントローラーがサードパーティ製の場合、MR-J2S-200A（Aタイプ）が正しい選択です。完全に三菱電機製のモーションシステムを実行している場合、Bタイプは配線が簡単で、複数の軸間でよりタイトな同期を提供できます。

Q5: MR-J2Sシリーズは製造中止になりましたが、調達する価値はありますか？

すでにJ2-Super機器を実行している施設の場合、故障したMR-J2S-200Aを同等品に交換することは、完全なシステム移行よりもほぼ常に迅速かつ経済的です。MR-J4またはMR-J5への完全なアップグレードには、新しいモーター側ケーブル、エンコーダー変換ケーブル、パラメータのマッピング、およびモーター取り付けにおける潜在的な機械的変更が含まれます。これは実行可能ですが、計画的なダウンタイムが必要です。機械が他に健全で生産に不可欠な場合、テスト済みのNOSまたは再生品のMR-J2S-200Aを調達することは、正当かつ一般的な選択肢です。中古品のリスクは、未申告の保管履歴です。出荷前に電気的負荷テストを実行したサプライヤーから購入することを強くお勧めします。
