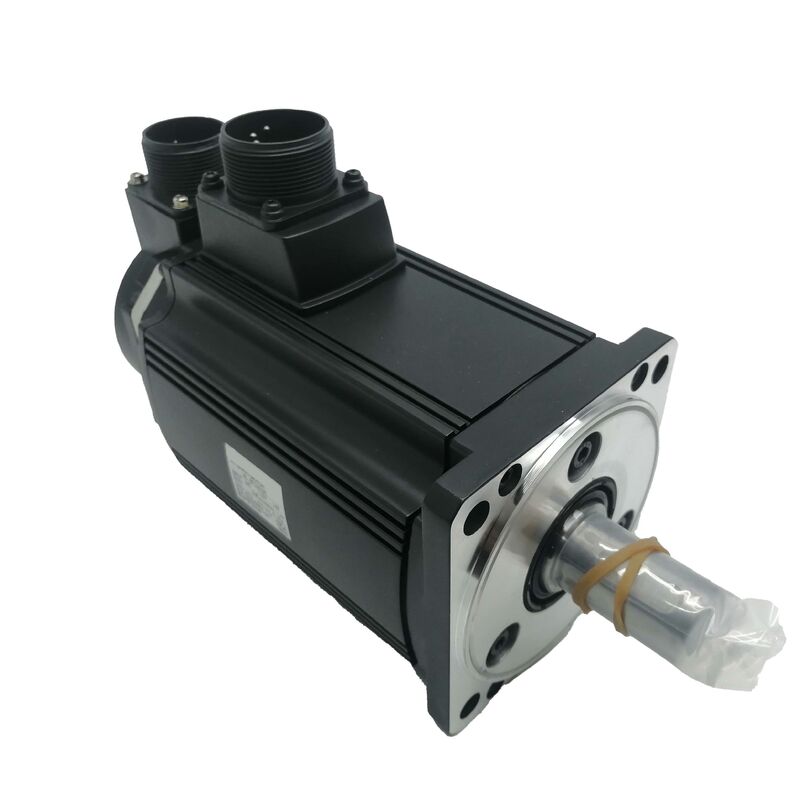

新品 三菱HC-RFS203 ACサーボモーター — 2kW 超低慣性、3000rpm、17ビットエンコーダー | 送料無料・迅速発送

ブランド: 三菱電機

シリーズ:MELSERVO-J2-Super HC-RFS

部品番号:HC-RFS203 / HCRFS203

状態: 新品 | 送料無料・迅速発送 | 在庫あり

HC-RFSシリーズの特徴

2kWのサーボモーターすべてが同じ目的のために作られているわけではありません。三菱HC-RFS203は、モーターが毎分数十回または数百回起動、停止、反転、再配置される高頻度の加速・減速サイクルが発生する用途向けに特別に開発されました。これは、持続速度で動作する従来のスピンドルやコンベアドライブ用途とは全く異なる要求をモーターに課します。

HC-RFSシリーズの決定的なエンジニアリング選択は、超低ローター慣性です。低慣性ローターは、特定のトルク入力に対してより速く加速・減速するため、位置決め時間の短縮、サイクルレートの向上、および移動サイクルあたりのエネルギー消費量の削減につながります。トレードオフとして、低慣性ローターは、シャフトへの高反射負荷慣性に対する許容度が低くなりますが、このモーターが設計された用途では、そのトレードオフが正しい選択となります。高周波搬送機械、ピッキング・プレース機構、インデックス装置、および高速応答位置決め軸は、HC-RFS203が最も得意とする分野です。

技術仕様

技術データは、三菱電機MELSERVO-J2-Superシリーズのドキュメントおよび専門サプライヤーの記録からクロスリファレンスされ、検証されています。

17ビットエンコーダー — 低速でも精度を維持

HC-RFS203の最も運用上重要な機能の1つは、17ビットシリアル絶対エンコーダーであり、モーターシャフトの1回転あたり131,072の離散的な位置カウントを提供します。

これを理解するために：この分解能では、各エンコーダーカウントは約0.00275度のシャフト回転を表します。10mmピッチのボールねじと1:1のカップリング比で駆動される典型的なリニア軸では、これは約0.076マイクロメートルの位置フィードバック粒度に対応します。これは、現実的な機械システムでは限界とならないレベルの分解能です。

実用的な重要性は、低速で最も感じられます。低分解能エンコーダーを備えたサーボシステムは、位置カウントがコントローラーに頻繁かつ不規則に到着するため、低速フィードレートでギクシャクした速度フィードバックを生成します。速度制御ループは限られたデータしか使用できず、結果として目に見える速度リップルが発生します。これは、低速フィードレートでの表面仕上げ、プロセスの一貫性、および位置決め繰り返し精度に影響を与える問題です。17ビットエンコーダーの細かいカウント密度は、非常に低速のシャフト速度でも、速度制御ループに豊富で規則的な位置データを提供し、精密用途に必要なスムーズな定速動作を可能にします。

エンコーダーは絶対値タイプでもあり、電源サイクリング後も位置参照を保持するため、電源投入ごとにホーム復帰シーケンスを必要としません。

超低慣性 — 仕様とその意味の理解

HC-RFSという名称は、三菱MELSERVO-J2-Superモーターファミリー内の超低ローター慣性を示しています。これを実際に意味すること、そしてそれがどこで重要になるかを理解することは、システム設計でこのモーターを最大限に活用するために不可欠です。

「低慣性」が達成すること。 ローター慣性は、モーターの回転質量が速度変化に対して示す抵抗です。慣性の低いローターは、所定のレートで加速・減速するために必要なトルクが少なくなります。モーターを駆動するサーボアンプにとって、これは速度および位置コマンドへの応答が速くなることを直接意味します。モーターはコマンドプロファイルをより正確に追従できるため、追従誤差が減少し、目標位置に到達して安定するまでの時間が短縮されます。

適用される場所。 最も恩恵を受ける用途は、短い繰り返し移動サイクルを伴うものです。毎秒複数の位置を走行するインデックステーブル、高速ピッキング・プレースサイクルを伴う包装機械、高速ラインでの正確なレジストレーションを必要とする印刷機器、およびサイクルあたりの移動時間を最小限に抑えることでスループットが決まる半導体ハンドリング機器です。

負荷に要求されること。 超低慣性モーターは、モーターシャフトへの反射負荷慣性がモーター自体のローター慣性の合理的な倍数内に維持されている場合に最も効果的です。三菱のMELSERVO-J2-Superドキュメントでは、各モーターモデルの負荷対モーター慣性比のガイダンスを提供しています。高負荷慣性が避けられない場合は、ギアボックスを使用してモーターシャフトへの反射慣性を低減できます。これは、HC-RFSシリーズモーターをより重い負荷機構に接続する一般的なアプローチです。

J2-SuperファミリーにおけるHC-RFS

MELSERVO-J2-Superシリーズは、異なる慣性特性を持ついくつかの distinct なモーターサブファミリーを確立し、それぞれが異なるクラスの用途に最適化されています。

HC-KFS / HC-MFS — 50Wから750Wの範囲の小容量低慣性モーターで、軽負荷軸や小型機械に使用されます

HC-SFS — 中容量標準慣性範囲で、より高い反射負荷が一般的で、スムーズな定速性能が優先される用途をカバーします

HC-RFS — 超低慣性中容量範囲（HC-RFS153、HC-RFS203、HC-RFS353、HC-RFS503を含む）で、高頻度動作および要求の厳しい加速プロファイルに使用されます

HC-LFS / HC-UFS — より大型の軸駆動および特殊用途向けの、より大容量モデル

HC-RFS203は、超低慣性グループ内の2kWレベルに位置し、MR-J2S-200A/Bアンプと組み合わされます。同じシリーズの兄弟機であるHC-RFS153（1.5kW）およびHC-RFS353（3.5kW）は、異なる出力定格で同じ超低慣性特性が必要とされる隣接する電力レベルをカバーします。

互換性とアンプのペアリング

HC-RFS203は、三菱MELSERVO-J2-Superシリーズアンプとの使用のために設計されています。200Vクラスの標準的なペアリングは、MR-J2S-200A（位置、速度、トルク制御、パルス列/アナログインターフェース）またはMR-J2S-200B（SSCNET互換）です。同じ200AプラットフォームのCPおよびCLバリアントは、CC-Linkおよびその他の通信インターフェースを同じモーター互換性リスト内でサポートします。

移行に関する重要事項: 三菱は、古いMELSERVO-J2-Super設置を最新世代のMELSERVO-J4ハードウェアに移行する顧客向けに、HC-RFSシリーズモーターを後継のHG-SRシリーズ同等品にマッピングする正式なJ2S更新プログラムを発行しています。HC-RFSシリーズとその互換性のあるMR-J2Sアンプは、生産終了したOEM製品です。このプラットフォームで稼働している機械は、通常、新品OEM調達ではなく、専門中古品供給を通じて保守されています。モーターとアンプの組み合わせは、テスト済みの古いユニットとして供給された場合、仕様どおりに完全に機能し続け、元の部品番号への交換は、設置済みのベースにとって最も簡単な保守パスです。

状態と入手可能性

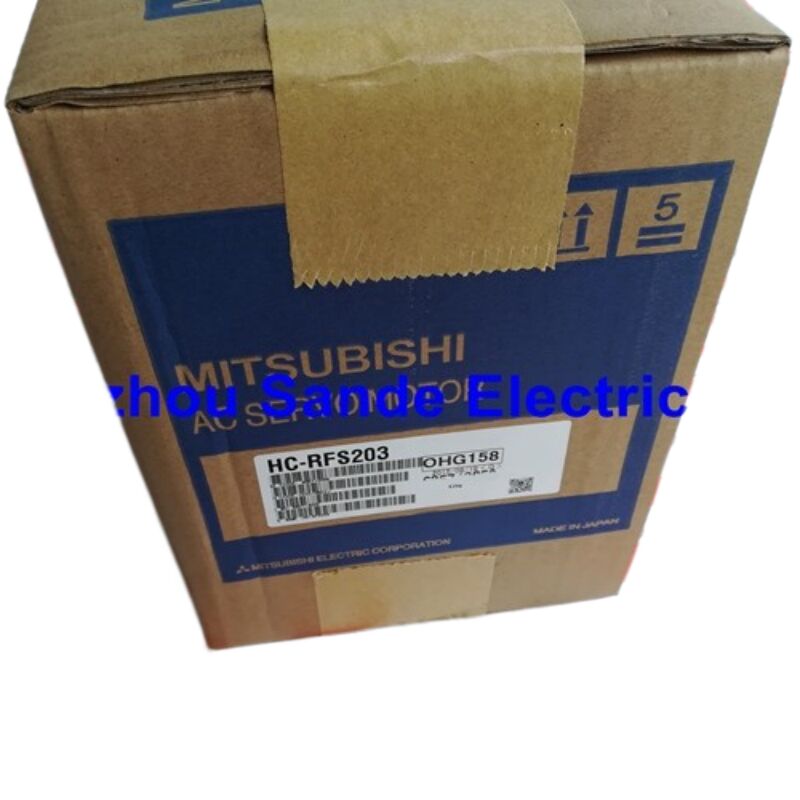

このリストは、新品のHC-RFS203ユニットを対象としています。新品の古い在庫（NOS）の三菱サーボモーターは、製品の現役生産期間中に調達された在庫を維持している専門の産業オートメーション販売業者を通じて入手可能です。新品ユニットは機械に設置されたことがなく、元の工場出荷時のパッケージ、保護シャフトカバー、およびコネクタブランクを保持しています。

新品ユニットが不可欠な用途（保証要件、重要な新規構築設置、またはモーターを待機スペアとして保管する場合）では、新品在庫が適切な選択肢です。コストが最優先事項であり、モーターが直接設置される場合は、完全にテストされた古いユニットが同等の機能性能をより低コストで提供します。

このリストには送料無料・迅速発送

が含まれています。国際宛先の場合、リードタイムとキャリアオプションは異なります。ご注文前にご連絡いただき、お住まいの地域の配送手配をご確認ください。

よくある質問

Q1: HC-RFS203は「超低慣性」と説明されていますが、このモーターで許容される負荷対モーター慣性比はどのくらいですか？

三菱のMELSERVO-J2-Superドキュメントでは、HC-RFSシリーズのモーター自体のローター慣性の最大30倍の負荷対モーター慣性比を推奨しています。このガイドライン内で動作することで、サーボアンプのオートチューニングおよびゲイン調整機能が、全速度および加速範囲で安定したクローズドループ性能を維持できます。負荷慣性比が30倍を超える場合、三菱は、特定のゲイン設定、機械的変更、または異なるモーター選択で用途に対応できるかどうかを評価するために、技術サポートに連絡することを推奨しています。実際には、モーターシャフトへの反射負荷慣性が高い用途（例：直接カップリングされた重い回転テーブル）がある場合、単に高い慣性比を受け入れるよりも、モーターと負荷の間に減速ギアボックスを使用する方が効果的なソリューションです。

Q2: HC-RFS203は絶対エンコーダーを備えていますか？これはアンプにバッテリーが必要ないことを意味しますか？

HC-RFS203は標準で17ビットシリアル絶対エンコーダーを搭載しています。絶対エンコーダーは、エンコーダー自体内で単回転位置情報を保持します。しかし、マルチターン絶対位置保持（軸の移動が1回転を超える機械で、電源オフイベント全体で軸の位置をコントローラーが把握できるようにするもの）には、MR-J2Sシリーズアンプはアンプのバッテリーコネクタに接続された外部バッテリー（MR-BAT）を必要とします。エンコーダーの絶対値特性は単回転位置分解能を処理し、アンプバッテリーは電源オフ間隔でのマルチターン回転数を処理します。MR-BATバッテリーが取り付けられていないか、電源が切断されたときに消耗している場合、絶対マルチターン位置データは失われ、次回の電源投入時に参照復帰が必要になります。バッテリーは、絶対値タイプのモーターを使用するMELSERVO-J2-Super設置の標準的な保守項目です。

Q3: HC-RFS203とHC-SFS203の違いは何ですか？また、互換性がありますか？

両方のモーターは同じ2kWの定格出力と3,000rpmの定格速度を共有しており、どちらもMR-J2S-200Aアンプと互換性があります。主な違いはローター慣性とそれに伴う性能特性です。HC-SFS203は、中程度の負荷慣性があり、負荷下でのスムーズな定速性能が求められる用途に適した標準慣性モーターです。HC-RFS203は、高頻度の加速・減速サイクル専用に設計された超低慣性バリアントです。両モーターは同じアンプと電気的に互換性がありますが、機械的にはフランジ寸法とシャフト構成が異なります。機械のモーター取り付けインターフェースに対して取り付け寸法を確認せずに物理的にドロップイン交換することはできません。一方を他方に交換する場合、注文前にフレーム寸法、シャフト径、エンコーダーケーブルの互換性を確認するか、三菱J2S更新ドキュメントを参照して、検証済みの交換ペアリングを確認してください。

Q4: MR-J2S-200Aアンプも入手できず、サーボ軸全体を交換する必要がある場合、移行パスは何ですか？

三菱電機は、HC-RFSシリーズモーターとMR-J2Sアンプから最新世代の同等品への完全な交換パスをカバーする正式な移行ガイド「MELSERVO-J2S/J2M Renewal Guide」を発行しました。主なアップグレードパスは、MR-J2S-200AアンプをMR-J4-200Aに移行し、HC-RFS203モーターをHG-SRシリーズの同等品にマッピングします。この交換には、既存の機械配線ハーネスを新しいアンプのコネクタピン配置に適合させる三菱更新キットを使用し、機械をゼロから再配線する必要がなくなります。ガイドには、正確な更新キット部品番号、モーター交換ペアリング、および元のコンポーネントと交換コンポーネント間のトルク特性と慣性比の違いに関する重要な注意事項が記載されています。モーターとアンプの両方を同時に交換する必要がある機械では、アドホックなコンポーネントの代用よりも、更新ドキュメントを使用し、三菱指定のキット構成に従うことを強く推奨します。

Q5: このモーターは新品としてリストされていますが、スペアとして購入してすぐに設置しない場合はどのように保管すべきですか？
