| 起源の場所 | ドイツ |
| ブランド名 | Pepperl+Fuchs |
| 証明 | CE ROHS |
| モデル番号 | RLK39-54-Z3140A116 |

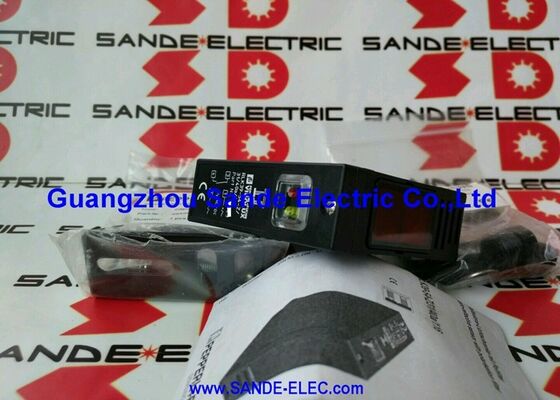

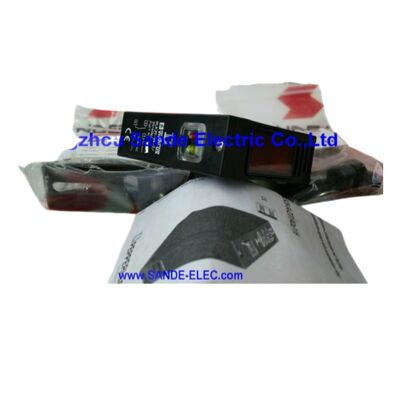

Pepperl+Fuchs RLK39-54-Z/31/40A/116 は、7メートルの検出範囲、偏光フィルター付きの可視赤色光、リレー接点出力、内蔵タイマー機能、および端子台接続を組み合わせたレトロリフレクティブ光電センサーです。これらはすべて、RLK39シリーズの産業用ポジショニングを定義する堅牢なブロック型ハウジングに収められています。これは、長距離センシング、背景反射のある環境での信頼性の高い物体検出、および高電流リレー負荷への直接接続の組み合わせが、トランジスタ出力センサーでは不十分な工場自動化アプリケーション向けに設計されています。レトロリフレクティブの動作原理では、エミッターとレシーバーを1つのハウジングに配置し、検出ゾーンの反対側に個別のレシーバーユニットではなくレトロリフレクターを配置するだけで済みます。
センサーは、可視赤色光のビームをリフレクターに向けて投射します。センサーとリフレクター間のビームが不透明な物体によって遮断されると、レシーバーは戻ってくる光を検知しなくなり、出力が切り替わります。
透明または半透明の物体の場合、標準のレトロリフレクティブ構成ではビームが通過する可能性があります。この場合、センサーの透明物体用バリアントが選択されます。
Zサフィックスはタイマーバリアントを示します。これは、設定された期間の出力変化を抑制するように構成できる内蔵遅延機能です。ON遅延（物体が設定時間ビームを遮断した後にのみ出力がアクティブになる）またはOFF遅延（ビームが復元された後に設定時間出力がアクティブなままになる）のいずれかです。
これにより、ビームを一時的に遮断して戻ってくる振動または振動する物体からの誤トリガーが排除されます。
主な仕様
パラメータ
| 検出範囲 | 最大7m |
|---|---|
| 光源 | 可視赤色光 |
| 偏光フィルター | はい |
| 感度 | ポテンショメーターで調整可能 |
| 出力 | リレー接点 |
| 出力電流 | 3A |
| 動作モード | ライトオン/ダークオン（切り替え可能） |
| タイマー | 内蔵（遅延機能） |
| 接続 | 端子台 |
| IP等級 | IP54 |
| 動作温度 | 摂氏-25度から+55度 |
| インジケーター | LEDステータス+受信インジケーター |
| レトロリフレクティブセンシング — 片側設置 | レトロリフレクティブ構成では、検出ゾーンの片側、つまりセンサーが取り付けられている側のみに物理的にアクセスする必要があります。 |
これにより、レトロリフレクティブセンシングは、広いコンベアライン、頭上構造物、またはメンテナンスの問題を引き起こす可能性のある2番目のケーブル接続デバイスを設置する機械フレームを横切るなど、遠隔レシーバーへのケーブル配線が高価、困難、または不可能な検出ゾーンの実用的な選択肢となります。
最大7mの範囲は、単一センサー設置で十分な検出範囲を提供します。標準的な産業用コンベア幅、機械エンクロージャー開口部、および通過検出ゾーンを、短距離拡散センサーの範囲不足の心配なしにカバーします。
実際の有効範囲は、リフレクターの種類、ターゲット表面の反射率、周囲光条件、レンズの清浄度に依存します。感度ポテンショメーターは、特定の設置の信号マージンを最適化するために検出しきい値を調整します。
偏光フィルター（/31） — 反射物体の検出
偏光フィルターのない標準的なレトロリフレクティブセンサーは、非常に反射性の高いターゲット表面（光沢のある金属缶、研磨されたワークピース、またはミラー仕上げのパッケージ）によって誤動作する可能性があります。ターゲットが物理的に存在する場合でも、センサーは「ビームが遮断されていない」と読み取ります。
ターゲット表面からの鏡面反射は偏光を回転させないため、レシーバーはそれを拒否します。
レトロリフレクターの幾何学的形状は偏光を回転させるため、正当なビーム戻りは受け入れられます。
実用的な結果として、偏光フィルター付きのRLK39-54-Zは、標準的なレトロリフレクティブセンサーを混乱させる反射物体を確実に検出するため、包装、金属部品の取り扱い、自動車組立、および研磨または光沢のある製品表面を伴うあらゆるプロセスでのアプリケーションに適しています。
リレー出力（/40A） — 3Aでの直接負荷スイッチング
RLK39-54-Zのリレー接点出力は、供給電圧で最大3Aの負荷を切り替えます。トランジスタ出力（PNPまたはNPN）とは異なり、リレー接点はセンサーの供給回路から電気的に絶縁されています。接点はセンサーのDC供給極性に関係なく独立して切り替わり、ACおよびDC負荷回路の両方と互換性があります。
3アンペアは、工場自動化における最も一般的な直接スイッチング負荷（24V DCリレーコイル（50〜150mA）、24Vソレノイドバルブ（100〜500mA）、小型ACモーター始動機コイル（0.5〜2A）、およびほとんどのPLC入力モジュール）をカバーします。
3Aを超える負荷（大型モーターコンタクタ、高電流ソレノイド）の場合、リレー出力は負荷を直接駆動するのではなく、中間リレーコイルを駆動します。
タイマー機能（/Z） — 一時的な中断の抑制
Zバリアントの内蔵タイマーは、検出されたイベント（ビームの中断または復元）と出力状態の変化の間に設定可能な遅延を追加します。
振動によりターゲットがビームを断続的に遮断および復元するアプリケーション（包装機械、コンベア駆動装置、産業用洗浄機）では、ON遅延により、出力チャッターが迷惑なアラームや制御干渉になるのを防ぎます。
タイマー期間はセンサー本体の調整で設定され、選択された特定の遅延範囲に応じて、数秒の数分の一から数秒までの広い範囲をカバーします。
FAQ
Q1: RLK39-54-Z/31/40A/116で最大7mの検出範囲を達成するために、どのリフレクターを使用すべきですか？
最大7mは、標準的な条件下（レンズが清潔、過度の周囲光干渉なし、偏光フィルターアクティブ）で適切なレトロリフレクターを使用した場合に適用されます。
最大範囲では、信号マージンは短距離よりも薄くなります。感度ポテンショメーターの調整とリフレクターの清浄度が、信頼性の高い動作にとってより重要になります。7mの制限に近いマージンでは、高効率のレトロリフレクターを使用し、アライメントを慎重に維持してください。
Q2: センサーはライトオンとダークオンモードを備えています。どちらを選択するかは何によって決まりますか？
ライトオン（LO）モード：ビームがレシーバーに到達したときに出力がアクティブになります。オブジェクトがビームを遮断していないときにセンサー出力はオンになり、ビームが遮断されるとオフになります。ダークオン（DO）モード：その逆で、ビームが遮断されたときに出力がオンになります。
出力が「パスクリア」を示し、オブジェクトが検出されたときに切り替わるアプリケーション（標準的なオブジェクト検出）にはライトオンを選択してください。
出力が「オブジェクト存在」を示し、オブジェクトが離れたときに切り替わるアプリケーション（例：部品が治具にセットされていることを確認する）にはダークオンを選択してください。
Q3: IP等級はIP54ですが、RLK39-54-Zは屋外または湿った環境に適していますか？
IP54は防塵保護（IP6xのような完全な防塵ではありませんが、部分的な保護）と、あらゆる方向からの水の飛沫に対する保護を提供します。これは、中程度の飛沫暴露がある屋内産業環境には適していますが、高圧洗浄、連続的な水ジェット、または雨による屋外暴露には、追加のハウジング保護なしでは適していません。
IP67以上の保護が必要なアプリケーションでは、代替のセンサーバリアントまたは保護エンクロージャーを検討する必要があります。
Q4: RLK39-54-Z/31/40A/116は、ターゲットが透明なプラスチックフィルムまたはボトルである場合、最大7mの範囲で使用できますか？
標準的なレトロリフレクティブセンサー（透明物体用特殊光学系を備えないこのモデルを含む）は、一般的に透明ターゲットの検出には信頼性がありません。
透明な物体はビームを通過させ、リフレクターから戻ってくるため、ターゲットが存在してもレシーバーはビームを見続けます。
透明物体の検出には、透明材料検出用に偏光が最適化された特殊なレトロリフレクティブセンサー、または別のスルービームセンサーが必要です。不透明な物体は最大7mで確実に検出されます。
Q5: RLK39-54-Zのタイマー機能はどのように設定され、どのような遅延が利用可能ですか？
タイマー機能は、センサー本体でアクセス可能な調整（通常はマルチターンポテンショメーターまたはセレクター）を介して構成されます。利用可能な遅延範囲は、特定のRLK39構成およびバリアントによって異なります。Z指定はタイマーが存在することを確認します。
特定の遅延範囲と調整手順については、Pepperl+Fuchs RLK39-54-Z製品ドキュメントを参照してください。
正確なタイマー期間が制御シーケンスに不可欠なアプリケーションでは、センサーを選択する前に、アプリケーションで必要な遅延に対して利用可能な調整範囲を確認してください。
