| 起源の場所 | 中国 |
| ブランド名 | OMRON |
| 証明 | CE RoHS |
| モデル番号 | E2E-X18ME1-M1 |

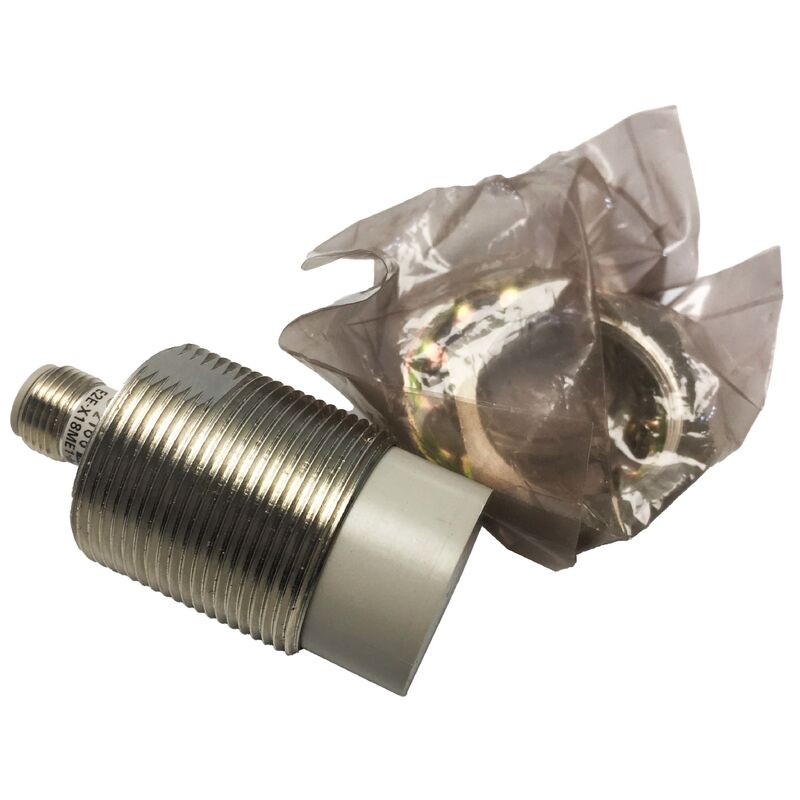

Omron E2E-X18ME1-M1 | 誘導型近接センサー — M30 非シールド、検出距離 18 mm、NPN NO、M12 コネクタ、DC 3線式、IP67、E2Eシリーズ
部品番号: E2E-X18ME1-M1
代替部品番号: E2EX18ME1M1
メーカー: オムロン株式会社 (日本)
製品カテゴリ: 誘導型近接センサー
シリーズ: オムロン E2Eシリーズ
UNSPSCコード: 41110000
| パラメータ | 値 |
|---|---|
| ボディサイズ | M30 (30mm 円筒型ねじ付きバレル) |
| 検出方式 | 誘導型 (電磁式) |
| 取付タイプ | 非シールド (埋め込み不可) |
| 検出距離 | 18 mm |
| 標準検出対象物 | 30 × 30 × 1 mm 鉄板 |
| 出力構成 | DC 3線式、NPN、ノーマルオープン (NO) |
| 接続 | M12 4ピンメタルコネクタ |
| 電源電圧 | 10-30 VDC (公称 12-24 VDC) |
| 負荷電流 | 5-300 mA |
| 応答周波数 | 100 Hz 以下 |
| 保護等級 | IP67 |
| 動作温度 | −40 ～ +85℃ |
| ハウジング材質 | ニッケルメッキ真鍮 |
| 検出面材質 | 熱可塑性 PBT ポリマー |
| 差動トラベル | 検出距離の 10% 以下 |
| 絶縁抵抗 | 50 MΩ 以上 (DC500Vにて) |
| 耐電圧 | 4,000 VAC、50/60 Hz 1分間 |
| 振動耐性 | 10 ～ 55 Hz、振幅 1.5 mm、各軸 (X/Y/Z) 2時間 |
「Omron E2E-X18ME1-M1」は、M30ボディの非シールド誘導型近接センサーで、検出距離18mm、NPNノーマルオープン出力です。オムロンのE2Eシリーズで最大の標準構成であり、小型センサーでは届かない距離で鉄系金属ターゲットを検出するのに適しています。
M12プリワイヤードコネクタタイプ（-M1サフィックス）は、設置と交換を容易にします。センサーはM30×1.5のねじ穴または30mmのブラケット穴に設置でき、コネクタは標準的なM12 4ピンケーブルと嵌合します。NPN出力は、追加の回路なしでほとんどのPLCや産業用コントローラのNPN互換入力に直接接続できます。
E2Eシリーズは、切削油、クーラントスプレー、金属切りくず、機械的振動に長年さらされる過酷な温度、汚染、振動環境でのフィールド信頼性を最優先しています。
E2E-X18ME1-M1は、検出面 behind に埋め込まれたコイルから高周波発振電磁界を生成します。鉄系金属ターゲットがこの電界に入ると、ターゲット表面に渦電流が誘起されます。これらの電流は発振電界からエネルギーを引き出し、発振器の振幅を減衰させます。
センサーの電子回路はこの減衰を検出し、減衰がスイッチング閾値を超えるとNPN出力トランジスタをOFFからONに切り替えます。この検出メカニズムは非接触で機械的な摩耗がなく、センサーの検出機能には可動部品がありません。
18mmの仕様は、オムロンの標準検出対象物である30×30×1mmの平坦な鉄板で測定されます。実際の検出距離は以下に依存します:
M12 4ピンコネクタは、標準のオムロンピン割り当てに従います: ピン1 (+V電源)、ピン3 (0Vコモン)、ピン4 (NPN出力信号)。この3線式NOモデルでは、ピン2は使用されません。
NPN出力は、ターゲットが検出されたときに電流をコモン（0V）にシンクします。これはノーマルオープン構成で、ターゲットが存在しない場合は出力がOFF（高インピーダンス）になり、ターゲットが検出範囲内にある場合はON（負荷を通して電流をシンク）になります。
