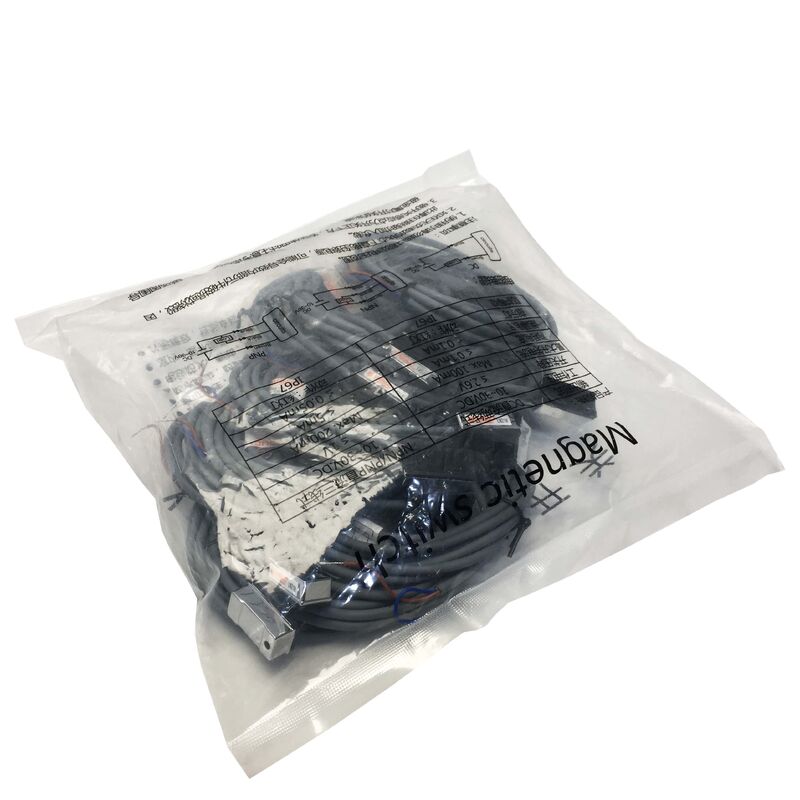

LN-21R-02 磁気スイッチ LN21R02 全新 封印済み
UNIQUC LN-21R-02 円筒磁気スイッチセンサー
2ワイヤー / 5-240V AC/DC / IP67
シリンダーボディの位置検出
LN-21R-02は,ピストンに埋め込まれた永久磁石を感知することで,気圧シリンダーピストンの位置を検出するように設計された磁気スイッチセンサーである.ピストンがシリンダーボディに沿ってマウントされたセンサーの位置に到達すると磁石の場がスイッチのコンタクトを閉じて センサーのLEDが点灯し 活塞がその位置にあることを示します
ロープスイッチは2つの鉄磁気コンタクトを含む密封されたガラスの封筒の原理で動作します.ピストン磁石のフィールドは,ピストンが範囲内にあるときに接触者を引き寄せ,閉じさせるポンプが移動すると フィールドが弱まり 接触が再び開きますこのメカニズムは,センサーエレメントの外部電源を必要としません 節電スイッチそのものは,単に開くと閉じる受動接触です2本のワイヤリングは 負荷回路と連結し 設置を簡単にする.
5-240V AC/DC 動作範囲は,トランジスタ出力 (NPN/PNP) 型よりもリードスイッチの主要な実用的な利点である.単一のLN-21R-02は,24V DC PLC入力回路で直接動作する.110VのAC制御回路この範囲は,幅広い産業機械世代で見られる制御電圧基準をカバーする.
LN-21シリーズ タイプ変種
LN-21センサーファミリー内では,タイプ後尾がセンサー技術と出力タイプを識別する.
| モデル |
センサータイプ |
ワイヤリング |
| LN-21R |
ロープスイッチ |
2本のワイヤー |
| LN-21N |
NPNトランジスタ |
3本のワイヤー |
| LN-21P |
PNPトランジスタ |
3本のワイヤー |
リッドスイッチR型は,AC/DC電圧範囲全体で動作する.NPNおよびPNPトランジスタタイプは5-30VDCに制限されていますが,より高いスイッチ周波数と接触磨きはありません.ほとんどの単サイクルストローク終了位置検出アプリケーション高サイクルアプリケーションやスイッチ周波数が200Hzを超えると,NPNまたはPNPトランジスタのバリエーションが好ましい.
基本規格
| パラメータ |
価値 |
| 部分番号 |
LN-21R-02 |
| センサータイプ |
ロープスイッチ (2ワイヤー) |
| 稼働電圧 |
5-240V AC/DC |
| マックス 切換電流 |
100mA |
| 電圧低下 |
3.5V 最大 |
| インディケーター |
LED (赤) |
| 最大周波数 |
200 Hz |
| 保護 |
IP67 |
| 温度 |
−10°Cから+70°C |
| ケーブル |
Ø4.0mm 2コアPVC |
よくある質問
Q1:PLC入力では,シリンダーが完全に引き戻されても,シリンダーセンサーが常にオンに表示されます.何をチェックすべきですか?
センサーがシリンダーボディに沿って正しい位置に設置されていることを確認します.ピストン磁石は,完全な引き込みでセンサーの検出範囲内にある可能性があります.隣接する配線や機器からの強い外磁場が,リッドコンタクトを閉じていないことを確認します. 両方のチェックがクリアである場合,ロープコンタクトが溶接され,センサーは交換する必要があります..
Q2: 2本のLN-21R-02は3.5Vの電圧低下を示しています.これはPLC入力読み取りに影響しますか?
3.5Vの最大落下は,ロープコンタクトが閉じられ,センサーを通る電流が流れるときに適用されます. 24VのDCPLC入力では,出力端末は,アクティブの場合,約20〜21Vを供給します. 標準的な工業用PLC入力カードの最低オン状態電圧をかなり上回ります.電圧降伏は,電源電圧が稼働範囲の低端 (5V DC) にある場合にのみ重要であり,24V DCでは実用的な効果がありません.
Q3: LN-21R-02は,気圧シリンダーと同様に水力シリンダーでも使用できますか?
はい,液圧シリンダーのピストンには永久磁石が付いている場合です. LN-21R-02は,液体介質に関係なく,ピストン磁石からの磁場を検出します.磁気センサーの使用のために設計された液圧シリンダーは,ピストンにリング磁石を埋め込むシリンダーのドキュメントが磁気センサーの互換性を確認する
Q4: LN-21R-02の最大スイッチ周波数は何で,いつ制限になるのか?
LN-21R-02型リッドスイッチは,最大スイッチ周波数が200Hzである.各検出イベントは,5ミリ秒を占めます. サイクルの時間は0の範囲にあるほとんどの気圧式シリンダー位置検出に十分です..5〜5秒.秒間に200回以上回転する非常に速いシリンダーでは,最大1000Hzの周波数を持つNPNまたはPNPトランジスタ出力LN-21NまたはLN-21Pの変種が適切である.
Q5: センサーのLEDが点灯するが,接続されたPLC入力が反応しない. 原因は?
LEDはセンサーの内部電流から光る.その指示は,リッド接触状態を反映する.LEDが点灯しているが,PLC入力がオフである場合,電路配線の極度を確認し,最小負荷電流の要件を満たしていることを確認します.2本のワイヤー配置のリッドスイッチセンサーは,正常に動作するために負荷 (PLC入力) を通る最小の電流流を必要とします.PLC入力のインペダンスは高すぎると (入力電流はセンサーの最小切換電流を下回る)PLC入力で記録するのに十分な電流がない場合,リッドコンタクトが閉まる可能性があります.センサーの仕様と比較して入力電流を確認します.
