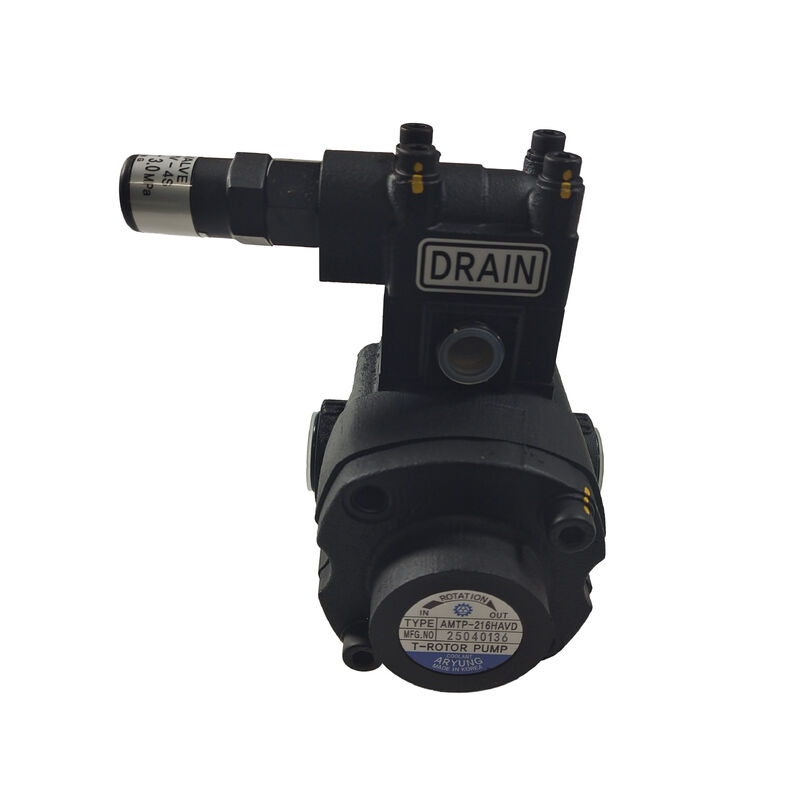

ATP-216HAVD T-ローターオイルポンプ 双重オイルシール / 高温180°C / FKMシール材料 / 内蔵救助バルブ

ATP-216HAVD 高温耐久性のために設計されたT回転ポンプ

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems:冷却液循環,油流,燃料流,機械の潤滑回路恒久的な流体温が標準的なポンプシール材料の限界に近づくか超えるときの水力発電システムHAシリーズの特徴は,FKM (フルーロエラストーマー) 材料を使用した二重油密封配置で,継続的な動作温度を180°C以下に耐えるように評価されています.標準のナトリルまたは他の汎用エラストーマーシールよりもはるかに上です.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration,同じサイズのコードで提供されている,他の類似した"VB"後音の変数とは異なり.

T-ローターポンプは,トロホイドギア原理を使用します. 内部・外部のギアペアで,内部のローターは外部のローターよりも1本歯が少ない.ロータが異端的に回るにつれて膨張し収縮する流体室を作り出すこの設計は,従来の外部ギアポンプと比較して,ギア歯の磨きが減少して,滑らかで低パルス放出を生成します.トロホイド歯のプロフィールがギア表面の間を滑り接触する代わりにロールを維持するため.

主要な製品情報

二重 オイル 密封 高温 エンジニアリング ソリューション

高温ポンプでの単一の油密封装置は,難しいトレードオフに直面します.より薄い密封部分が熱循環により早く反応しますが,密封冗長性が少なくなります.厚い切片はより信頼性のある密封ができますが,より多くの内部摩擦熱を生成します.ATP-216HAVDは,二重密封装置でこれを解決します.

主要シール機能:第"シールがポンプシャフトに沿って流体の漏れを防ぐ主な障壁を備えている.

二次密封の冗長性:2番目のシールがバックアップバリアを備えている場合,第一シールが持続的な高温操作で加速した磨きを経験した場合,二次シールが収束を維持します.密封が完全に故障する前に有効なサービス間隔を延長すると,液体の漏れが起こる.

FKM 材料の選択FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden破裂して失敗する

申請

石油と燃料の輸送:工業用オイル転送システム,機械工具およびエンジンアプリケーションにおける燃料処理,高温密封能力が必要な高温源液体温度のある大量流体転送.

機械と道具の潤滑:機械,CNC機器の集中化潤滑システム潤滑油が機械の熱を生成する部品の近くで高温で循環する機械と生産機械.

水力発電システム:水力発電機では,作業液体が連続的な作業サイクル,高環境温の設置環境により持続的に高温で動作する.熱発生装置の近く.

高温プロセス流体処理:熱した油や熱伝送液体を循環させる工業プロセスで,標準的なポンプシール材料が早速分解する.

よくある質問

Q1: ATP-216HAVDシリーズにはどの温度制限が適用され,なぜFKM材料の絶対最大値よりも低いのか?

180°Cは,ポンプメーカーが指定した ATP-216HAVD の連続動作制限値です. 密封材料に対する組み合わせた熱圧を考慮する値です.ローヤリングの潤滑FKMのエラストメア化合物は 単離状態でより高い瞬間の温度を耐えるが完全なポンプ組の定数限界は,すべての構成要素の統合システム性能を反映する密封材料だけではありません

Q2: 単着式ポンプと比較して,二重オイルシールで使用寿命が延長されるのは?

二重シール装置は,シールが磨かれたときに直接漏れることではなく,持続的な高温曝露によりシールが劣化した場合のバックアップシールバリアを提供します.隔離を保ちます密封器を完全に交換するまでの有効期間を延長する.これは,密封着用が環境温度のサービスよりも早く進行する連続的な高温アプリケーションで特に価値があります..

Q3:ATP-216HAVDのリレフバルブはポンプボディに組み込まれているか,それとも外部配管が必要ですか?

VD配置のリフレッシュバルブは,ポンプボディの鋳型に直接組み込まれ,別々の管道付き外部のバルブ組なしでバイパス機能を提供します.バルブがHAVD指定の標準部分であるため (216サイズコードでバルブのない普通HA変種とは異なります)別に注文したり外部のバルブを設置したりする必要はありません.

Q4: ATP-216HAVD T-Rotor パンプの回転速度範囲は?

この設計ファミリーのTローターポンプは,特定のモデルと必要な流量に応じて,通常低端では300rpmから高端では3000rpmまで,幅広い速度範囲で動作します.低速度は連続作業用アプリケーションで磨きやノイズを減らすポンプの技術データシートからATP-216HAVDの名乗速度範囲を確認します.このシリーズ内の 204~220 サイズ範囲で移動量と定番速度が異なるため.
