| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X2OMD1 |

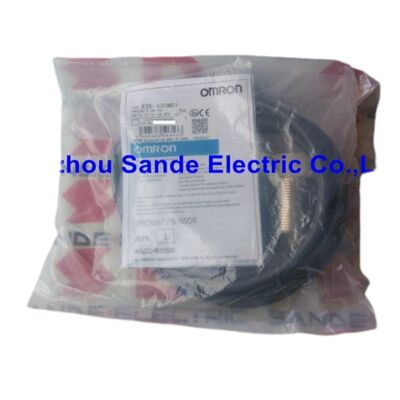

「オムロン E2E-X20MD1」は、E2EシリーズのM30非シールドラインの中で最も長距離の標準モデルであり、DC 2線式ノーマルオープン出力のM30ボディから20mmの誘導検出距離を実現します。
20mmという距離は偶然ではありません。これは、内部シールドの制約なしに発振フィールドの体積を最大化することで達成された、標準M30フォーマットの非シールド誘導センサーの実際的な最大値を示しています。
より短距離のM18またはM12デバイスではなく20mmセンサーを選択する際の論理は、通常、3つの設置上の現実のいずれかに起因します。機械的な公差の蓄積により、ターゲットをより短いギャップ内に確実に配置できない場合。ターゲット表面が不規則である（鋳造面、粗い鍛造品、打ち抜きエッジ）ため、提示される距離が変動する可能性がある場合。または、機械サイクル中にスイングまたは振動する移動ターゲットから固定距離にセンサーを取り付ける必要がある場合。これら3つのケースすべてにおいて、E2E-X20MD1の16mm設定距離は、検出失敗なしに変動に対応できる十分な安定した検出ゾーンを提供します。
M30非シールドセンサーであるため、設置には使い慣れた非フラッシュ取り付けプロトコルが必要です。センサーの前面は取り付け穴から突き出ている必要があり、周囲の金属構造はアクティブな検出ゾーンよりも後ろに配置されます。
これは、M30ハウジングから20mmを達成可能にするトレードオフです。制限のないフィールドは全方向に拡張されるため、センサー先端の周囲に金属フリーゾーンが必要ですが、同じボディサイズのフラッシュ取り付けシールドセンサーでは達成できない範囲を提供します。
| パラメータ | 値 |
|---|---|
| 検出距離 | 20 mm (±10%) |
| 設定距離 | 0–16 mm |
| 標準ターゲット | 鉄 54 × 54 × 1 mm |
| ハウジング | M30 × 1.5mm、非シールド、ニッケルメッキ真鍮 |
| 出力 | DC 2線式、NO、極性あり |
| 電源電圧 | 12–24V DC |
| 動作範囲 | 10–30V DC |
| スイッチング容量 | 3–100 mA |
| 漏れ電流 | 0.8 mA max |
| 応答周波数 | 100 Hz |
| IP等級 | IP67 |
| インジケーター | 赤 + 緑 LED |
| 規格 | EN60947-1, EN60947-5-2, CE |
オムロンのM30 E2Eラインにおけるシールドから非シールド構造への移行は一貫しています。シールド付きM30は10mmの検出距離（E2E-X10D1）を達成します。非シールドバリアントはそれを20mm（E2E-X20MD1）に倍増させます。
非シールドフィールドの拡張範囲は、オシレーターコイルが前方コーンに閉じ込められるのではなく、全方向にフィールドを放射できるようにした結果です。利用可能な総フィールドエネルギーはより遠い距離でターゲットに到達しますが、フィールドは横方向にも拡張されるため、設置時にセンサーを横方向の金属から隔離する必要があります。
標準の54 × 54 × 1mm鉄テストプレートの場合、20mmの距離は軸方向に測定されます。プレートはセンサーの前面にまっすぐ向かってきます。実際には、ほとんどの機械ターゲットは固定された角度から接近し、センサーに一貫した面積を提示します。
ターゲットが54 × 54mmより大幅に小さい場合、有効な検出距離は比例して減少します。
標準プレートより大きいターゲットは、フィールドの形状がターゲット面積に関係なく最大検出範囲を制限するため、定格の20mmを大幅に超えて検出距離を延長しません。
E2E-X20MD1の100Hzスイッチング周波数は、小型のE2Eモデルよりも低く、センサーのより大きなオシレーター回路に直接関連しています。
M30ボディサイズで20mmの検出フィールドの場合、オシレーターはより大きなコイル形状をサポートするために低周波数で動作します。大きなコイルでの高周波発振は、検出範囲を改善するのではなく低下させるフィールド特性を生成します。
100Hzは毎秒100回の検出サイクルを提供します。これは、ターゲットが中程度の産業速度で移動する大きな機械部品であるほとんどすべての存在/不在アプリケーションに十分です。
100Hzが不足する可能性のある唯一のアプリケーションは、高速充填ラインのボトルや、50個/秒を超えるレートでの検出を必要とする間隔での高速コンベア上のオブジェクトなど、固定センサーポイントを高速で通過する大きなターゲットの高速カウントです。
そのようなアプリケーションでは、センサーを選択する前に、100Hzの制限が必要な検出レートと互換性があるかどうかを評価してください。
54 × 54mmの標準テストターゲットは、非シールドM30コイルの広いフィールド形状の結果として、特性評価された検出フィールドがテスト中に完全に照らされることを保証するためにサイズ設定されています。
54mm四方より小さい実世界のターゲットの場合、経験則として、有効範囲はターゲット面積比の平方根にほぼ比例してスケールします。27 × 27mmのターゲット（標準面積の1/4）は、定格範囲の約半分（鉄ターゲットの場合は約10mm）を生成します。
非鉄ターゲットの場合：アルミニウムは約鉄範囲の0.3～0.4倍（6～8mm）、真鍮は約0.4～0.5倍（8～10mm）、ステンレス鋼は0.6～0.75倍（12～15mm）。
これらは標準テスト寸法のフラットプレートターゲットのおおよその値です。実際の値は合金、ターゲットの厚さ、および接近ジオメトリによって異なります。機械設計を確定する前に、必ず実際のターゲットと意図された設置でスイッチング距離を経験的に検証してください。
Q1: E2E-X20MD1センサー先端の周囲に必要な金属フリーゾーンはどれくらいですか？
オムロンは、E2E設置ガイドで非シールドM30センサーの金属フリーゾーンを指定しています。センサーは取り付け穴から突き出ている必要があり、取り付け金属面は各側でセンサー面から少なくともボディ直径（30mm）離してセットバックする必要があります。
取り付けプレートの穴はハウジング直径を超えてはならず、センサー先端の指定されたゾーン内に金属材料があってはなりません。
このゾーンを侵害すると、検出距離が短くなり、センサーが意図したターゲットではなく周囲の金属構造を検出する可能性があります。
Q2: 100Hzで、ターゲットはどれくらいの速さで検出フィールドを通過しても確実に検出できますか？
100Hzでは、1回の検出サイクルは10msかかります。確実に検出するには、ターゲットは少なくとも1つの完全なサイクル（10ms）の間、検出フィールドに入り、その中に留まる必要があります。ターゲット速度が1m/sの場合、ターゲットは任意の10mmゾーンを10ms占有し、最小値をちょうど満たします。
より高い速度またはより小さいターゲットの場合、アクティブフィールドを通過する時間は1サイクルよりも短くなる可能性があり、検出漏れが発生します。
通過時間 = 移動方向のターゲット長 ÷ 接近速度を計算し、これが安全マージンを考慮して10msを超えることを確認してください。
Q3: E2E-X20MD1はゼロ速度または静止検出器として使用できますか？
はい。センサーは、大きな鉄製ターゲットの存在または不在を静的に検出します。動作にターゲットの動きは必要ありません。
ゼロ速度検出の場合、センサーは回転シャフトまたは移動コンポーネントに取り付けられたターゲットを検出するように配置されます。
モーションが停止すると、ターゲットは検出ゾーン内に停止した場合（停止した場合）検出フィールド内に留まるか、またはそこから出ます。設置ジオメトリに応じて、どちらの状態が「静止」を表すかは制御ロジックによって決定されます。
Q4: E2E-X20MD1は、プリワイヤードケーブルの代わりにコネクタ終端で利用できますか？
はい。E2E-X20MD1-M1Gは、同じセンサーのM12 IECコネクタバージョンであり、センサー交換時にケーブルを外す必要のない設置のためにフィールドで切断可能なインターフェースを提供します。E2E-X20MD1-M1は、標準（非IEC）ピン配置のM12コネクタバージョンです。
すべてのバリアントは同じ検出仕様を持っています。接続方法のみが異なります。
Q5: ターゲットがまっすぐではなく角度で接近する場合、E2E-X20MD1はどのように取り付けるべきですか？
軸方向の接近（ターゲットが検出面に向かって直接移動し、離れる）は、定格の20mm距離を生成します。
オフアクシス接近（センサー面に平行に移動するターゲット、または曲線パス上）は、ターゲットがフィールドの最も強いゾーンに角度で入り、出るため、より短い有効スイッチング距離になります。
ターゲットがサイドマウントセンサーの前を通過するコンベアスタイルのアプリケーションでは、スイッチング距離は接近角度とターゲットの寸法に依存します。
実際のターゲットとモーションプロファイルを使用した経験的なテストは、非軸方向の設置で有効なスイッチング位置を決定する最も信頼性の高い方法です。
