| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2EQ-X7D1-M1GJ |
「オムロン E2EQ-X7D1-M1GJ」は、スパッタ耐性近接センサです。標準の M18 E2E 設計の E2EQ シリーズのバリアントで、センシング面とハウジング面にフッ素樹脂コーティングが施されている点が特徴です。このコーティングこそが、このセンサが存在する理由です。
ロボットアーク溶接および手動アーク溶接アプリケーションでは、溶融池から飛び散った高温の金属滴が、アークから数メートル以内のあらゆるものに付着します。治具、工具、配線、センサなどです。通常のセンサのむき出しの真鍮またはステンレス鋼の面では、これらの滴が冷却・固化し、表面に固着します。
蓄積されたスパッタの層が十分な厚さになると、センサの電磁界が乱され、検出不良が発生します。あるいは、スパッタ除去プロセスでセンシング面が傷つき、ギャップが変化します。フッ素樹脂コーティングされた表面では、固化した滴は付着しません。
コーティングの非粘着性により、スパッタをきれいに拭き取ったり叩き落としたりでき、下地を傷つけず、検出性能も変わりません。
このセンサは、M18 7mm シールド構成の標準的な E2E 仕様をすべて備えています。DC 2線式 NO 出力、10～30V の動作範囲、500Hz のスイッチング周波数、デュアル LED インジケータ、IP67 の耐油性シーリングです。
M12 IEC コネクタ付き 0.3m ピッグテールは、機械の配線に触れることなくセンサを交換できる接続形式です。ピッグテールの M12 コネクタを外し、交換品をマウント穴に通し、再接続すれば完了です。
センサがスパッタの蓄積によって定期的に消耗し、交換速度がセルの稼働時間に影響する溶接セルでは、このコネクタ配置は実用的なメンテナンス機能となります。
| パラメータ | 値 |
|---|---|
| 検出距離 | 7 mm (±10%) |
| 設定距離 | 0～5.6 mm |
| ハウジング | M18 × 1mm、シールド、ニッケルメッキ真鍮 |
| センシング面 | フッ素樹脂 (スパッタ耐性) コーティング |
| 出力 | DC 2線式、NO、極性あり |
| 供給電圧 | 12～24V DC |
| 動作範囲 | 10～30V DC |
| スイッチング容量 | 3～100 mA |
| 漏れ電流 | 最大 0.8 mA |
| 応答周波数 | 500 Hz |
| 接続 | 0.3m ピッグテール + M12 IEC コネクタ |
| IP 保護等級 | IP67 + 耐油性 |
| インジケータ | 赤色 LED (出力) + 緑色 LED (範囲) |
| 規格 | EN60947-1, EN60947-5-2, CE |
アーク溶接では、溶融金属が溶融池から噴出する際にスパッタが発生します。これはアークの不安定性、ワイヤ供給速度の不正確さ、または母材の化学組成の結果です。最適化された溶接プロセスでも、ある程度のスパッタ発生は避けられません。
機械設計者にとっての問題は、スパッタがセンサに付着するかどうかではなく、付着した場合に何が起こるかです。
フッ素樹脂ポリマー (PTFE と化学的に類似) は表面エネルギーが非常に低いため、溶融金属滴は表面を濡らすことができません。滴は到達し、冷却され、金属的または機械的な結合を形成せずにコーティング上に留まります。その結果、スパッタは蓄積するのではなく、ブラシで払い落とされます。
オムロンの E2EQ シリーズは、このコーティングをセンシング面とセンサ本体のノーズに適用しています。これらは溶接ゾーンに面し、溶接サイクル中に最も多くの滴が付着する部分です。
溶接環境における標準的な近接センサは、信頼性の高い検出を維持するために、通常、毎日またはシフトごとにスパッタ除去が必要です。E2EQ-X7D1-M1GJ はこの間隔を大幅に延長し、メンテナンスの負担と清掃中のセンシング面損傷のリスクの両方を軽減します。
これにより、センサが重度の持続的なスパッタ蓄積に対して完全に無敵になるわけではありません。スパッタが非常に多いプロセスでは、定期的な軽い清掃が依然として良い習慣ですが、コーティングされていない代替品と比較して、その労力は劇的に削減されます。

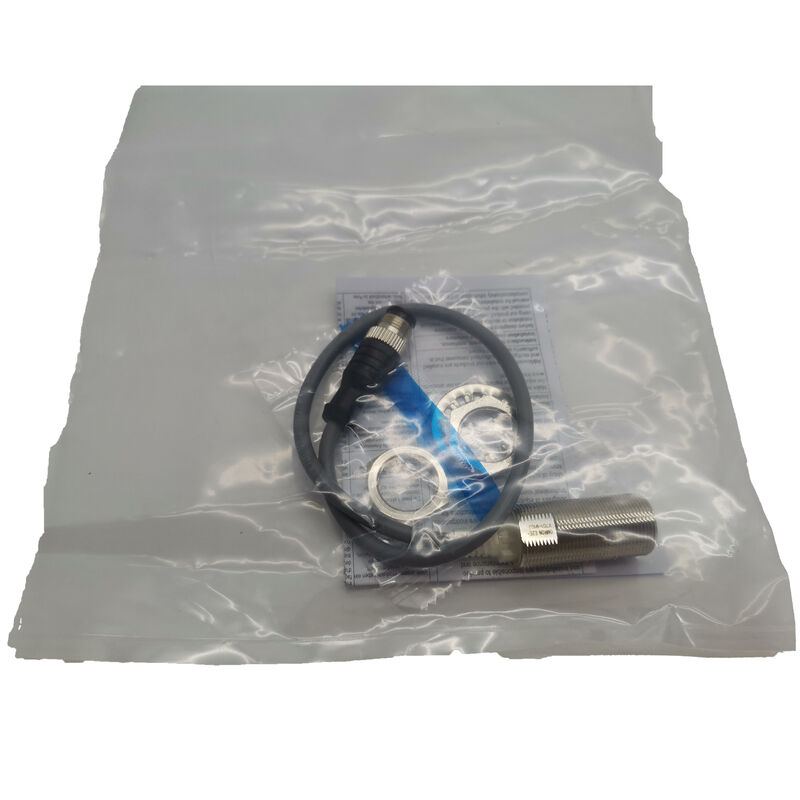

0.3m のピッグテールケーブルがセンサ本体から出て、M12 IEC 配置のフィールドコネクタで終端します。機械内では、対応する M12 ケーブルが制御盤またはジャンクションボックスから伸びて、このコネクタに差し込まれます。
センサの取り付けは、センサをマウント穴にねじ込み、M12 ナットで固定し、M12 コネクタを接続するというものです。これは 2 分で完了する作業で、電気工具やパネルアクセスなしでメンテナンス技術者が実行できます。
センサの交換が必要になった場合、プロセスは同じ 2 分で逆になります。
固定された機械ケーブルはそのまま残り、ピッグテールユニットのみが交換されます。
これは、シフト交代時の交換が目標であり、生産ウィンドウ中にロックされた電気エンクロージャ内の端子台にアクセスすることがオプションではない自動溶接セルでは重要です。
E2EQ-X7D1-M1GJ の赤色出力 LED と緑色設定範囲 LED は、他のデュアルインジケータ E2E センサと同様のコミッショニングおよび運用確認を提供します。
センサが通常溶接治具の近くに取り付けられる溶接セル環境では、LED の視認性により、技術者はセルに入ったり PLC の診断画面を確認したりすることなく、セルのドアに立ってセンサが正しく検出していることを確認できます。赤色 LED の ON/OFF 状態は、各治具のクローズおよびオープンサイクルを反映します。予想されるサイクルポイントで点滅がない場合は、セルがまだ稼働中でも検出の問題を示します。
Q1: フッ素樹脂コーティングはセンサの検出距離にどのように影響しますか？
フッ素樹脂コーティングはセンシング面に薄い層として適用されており、その厚さは 7mm の公称検出距離を測定可能なほど変化させません。
コーティングは、近接センシング回路で使用される周波数では電気的に透明であるため、ターゲット検出性能はコーティングされていない E2E-X7D1 バリアントと同一です。
0～5.6mm の設定距離は有効な取り付け範囲のままです。E2EQ を標準の E2E に置き換える際に、検出ギャップの調整は必要ありません。
Q2: スパッタの蓄積は E2EQ-X7D1-M1GJ の検出能力を完全にブロックできますか？
フッ素樹脂表面上の薄い固化スパッタ層は、以下の理由で検出に大きな影響を与えません。(a) 金属スパッタは誘導磁場を伝導し、磁場をわずかに拡張することさえあります。(b) 蓄積層は緩く結合したままで、サイクル間に軽く拭くだけで除去できます。
清掃なしで長期間にわたって非常に重度の蓄積が発生すると、最終的にターゲットへの磁場浸透が低下する可能性があります。治具サイクル中に緑色の設定範囲 LED が消灯または点滅する場合は、センサ面を清掃する必要がある実用的な指標です。
Q3: E2EQ-X7D1-M1GJ の M12 コネクタは溶接セル環境に対応していますか？
M12 コネクタは、接続時に IP67 等級です。溶接セルでは、コネクタは直接スパッタゾーンから離して配置する必要があります。0.3m のピッグテールは、これを達成するためのルーティング距離を提供します。
コネクタ本体は通常フッ素樹脂コーティングされていないため、露出したコネクタに重度のスパッタが蓄積すると、時間の経過とともにシーリングが劣化する可能性があります。ピッグテールを、M12 コネクタがシールドの後ろまたは保護されたケーブルルーティングチャネルに配置されるように配線してください。
Q4: このセンサの標準検出対象は何ですか？また、なぜ M18 ボディ径よりも小さいのですか？
標準検出対象 (18 × 18 × 1mm の鉄板) は、M18 シールドセンサの実効検出磁界面積に一致するように定義されています。
検出磁界は、公称検出距離 (7mm) で約 18mm の実効直径を持つ円錐としてセンシング面から投影されます。これは標準ターゲットの寸法と一致します。より小さいターゲットは、比例して短い実効検出距離を生成します。より大きいターゲットは、定格の 7mm に近い結果を生成します。
標準よりも小さいターゲットの場合は、設置場所での実際のスイッチングポイントをテストしてください。
Q5: E2EQ-X7D1-M1GJ は既存の設置で E2E-X7D1-M1GJ を直接置き換えることができますか？
はい。X7D1-M1GJ の E2EQ および E2E バリアントは、同じ M18 × 1mm ボディ寸法、検出距離、DC 2線式 NO 出力、M12 IEC コネクタピッグテール、500Hz 周波数、および IP67 保護を備えています。唯一の物理的な違いは、E2EQ のフッ素樹脂コーティングです。
配線、PLC パラメータ、または機械的なギャップ調整は、一方を他方に置き換える際に必要ありません。溶接環境では E2EQ を使用してください。スパッタ耐性コーティングが不要な非溶接アプリケーションでは E2E を使用してください。
