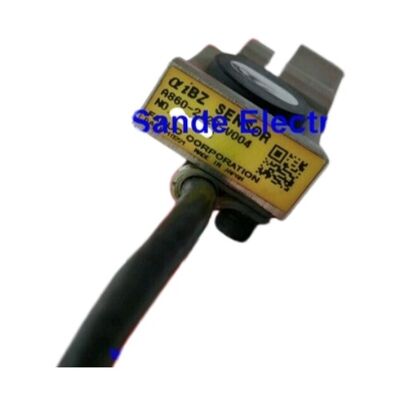

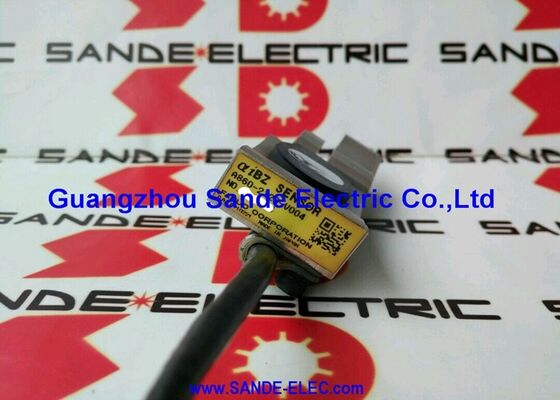

FANUCセンサー A860-2120-V004 A8602120V004 A860-2120-V004

FANUC A860-2120-V004 アルファi BZセンサーヘッド 固定リングなしでスピンドル速度と位置フィードバック

部品番号:A860-2120-V004

クロス参照:A8602120V004

製造者:FANUC株式会社 (日本)

製品タイプ:Alpha i BZ センサーヘッド spindle Encoder センサー (AiBZ型)

スピンドルの速度と源の位置

A860-2120-V004は,FANUCの組み込みACスピンドルモーターシリーズのAlpha i BZ (AiBZ) センサーヘッドです.この磁気センサーは,モーターのローター上の歯歯輪から直接スピンドルモーターの回転速度と角位置を検出検知された信号は,スピンドル増幅器の閉ループ制御アルゴリズムを供給し,また,CNCがスピンドル方向性機能,C軸制御,硬いタップ.

BZセンサーはホール効果または磁気誘導原理で動作します.ギア歯はセンサーヘッドを通過し,回転速度と方向に比例するパルス信号を生成する.センサー組 (V004型) は,ケーブルとコネクタが付属していますが,マウントリングはありません.マウントリングは,元のマウントリングが損傷していない場合,ギアリングとの関係でセンサーヘッドを正しい半径位置に保持する独立した部品です.新しいセンサーヘッドで再利用できます

A860-2120シリーズは,異なるモーター構成とマウント幾何学をカバーする複数の変形 (V001,V002,V003,V004,V005,V007,V013) を含む.V004は特定のスピンドルモーター変種に対応しています注文する前にセンサーのラベルからインストールされた変数を確認してください.

基本規格

よくある質問

Q1:CNCは,スピンドルエンコーダーアラーム AL-24または AL-73を表示しています.A860-2120-V004が原因かもしれません.

スピンドル軸のAL-24 (速度偏差) とAL-73 (センサー障害) は,BZセンサーの故障に関連した最も一般的なアラームです.損傷のためにセンサーケーブルをチェックし,センサーコネクタが完全にスピンダ増幅器のBZポートに座っていることを確認ギア歯に磁性塵が蓄積すると検出エラーも発生します センサーが故障したと結論付ける前に圧縮空気でギアリングを掃除します

Q2: 固定リングは"含まれていない"と記載されています. 設置のために必要ですか?

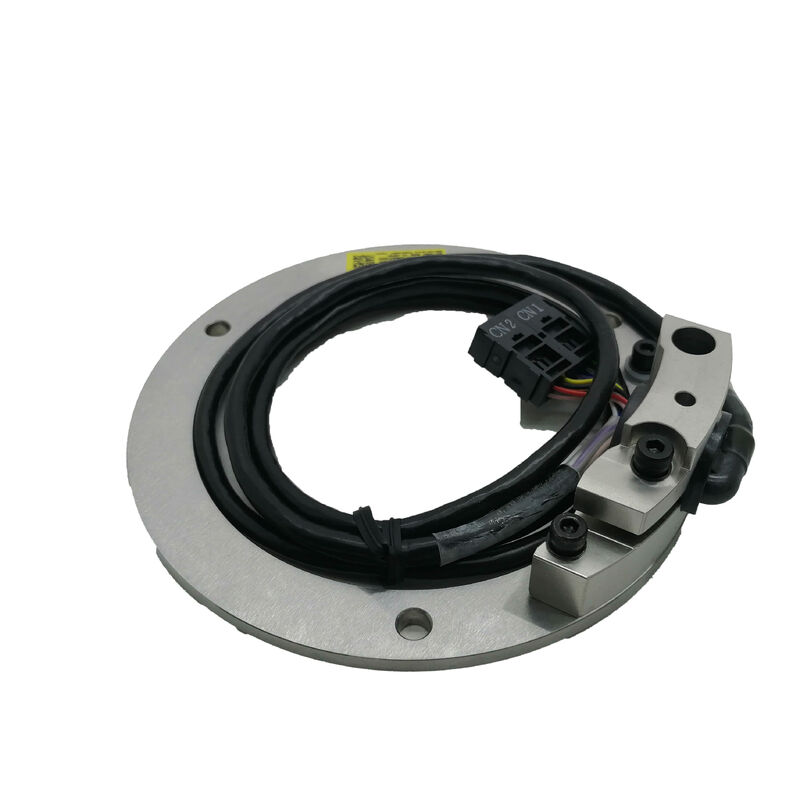

固定リングは,ローターのギアリングの上の正しい空気の隙間にセンサーヘッドを配置します.この隙間は,信頼性の高い信号生成に不可欠です.元の固定リングが損傷を受けていない場合,代替V004センサーヘッドで再利用可能固定リングが損傷または欠損した場合,同じA860-2120シリーズから別々に購入する必要があります.

Q3: BZセンサーの空気隙間を設置後,正しく設定するにはどうすればよいですか?

センサーヘッドとギアリング表面の間の空気の隙間は,マウントリングの機械的なストップを使用して設定されます.マウントした後,センサーケーブルが鋭い曲がりがないようにルーティングされていることを確認します.スピンドル増幅器の診断ディスプレイにBZ信号が存在していることを確認スピンドル増幅器がBZ信号を示さない場合は,空気の隙間とコネクタ座席を再確認します.

Q4:磁気塵は検出エラーの潜在的な原因として言及されています.これは一般的な問題ですか?

はい 機械環境における組み込みスフィンダルモーターは,金属スワースと冷却液の霧にさらされています.冷却液に運ばれる鉄粒子は,ローターのギアリングに蓄積し,センサーの磁気検出を妨げる可能性があります圧縮空気でギアリングエリアの定期的な清掃は,大きなスワース生成を持つ機械の予防的な保守のステップです.

Q5:A860-2120-V004とV001,V002,V003の違いは何ですか?

V番号の足元は,異なる物理構成を識別します. ケーブル長さ,コネクタの種類,または特定のスピンドルモーター変種にマッチされたマウントジオメトリの違い.速度と位置感知機能が同じですオーダーする前に,常にセンサー組体のラベルからインストールされた変数を確認してください. 誤った変数を装着すると,コネクタが不一致またはマウントジオメトリが間違っている可能性があります.
