| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E3JM-DS70M4T |

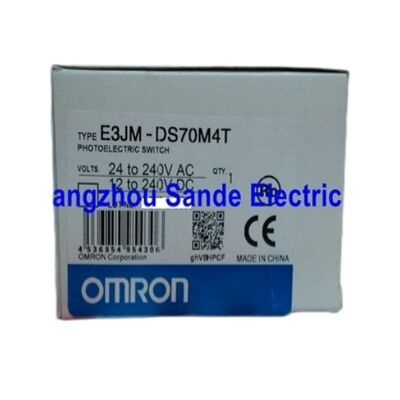

オムロンのE3JM-DS70M4Tは,分散反射検出,リレー出力,幅広くAC/DC電源互換性がある.
オムロンはこのモデルを 白紙の標的の 700mm 検出距離の広角型反射センサーと 紅外線LED光源,リレー出力選択可能な"光"/"暗"操作計時器の機能も
この仕様により,シンプルな光電検出が古いまたは混合電圧制御システムにきれいに統合されなければならない装置では特に有用である.
このモデルの最も実用的な強みの一つは,その幅広い供給範囲です.
100~240VACと24~240VDCの両方をサポートしているため,多くの低電圧のみのセンサーよりも幅広いプラント環境で使用できます.
改装作業では 配線変更を減らし 周囲のパネルの電源構造を再設計せずに センサーを交換したり 仕様したりするのが容易になります
リレー出力は,E3JM-DS70M4Tに既成および混合制御システムにおける明確な産業的優位性を与える.
トランジスタの入力段階を必要とせず 接触式のスイッチインターフェイスを提供できます 簡単にリレー論理,アラーム回路,インターロック経路,既存の機械制御ループ.
組み込みタイマー選択と感度調整により,インストーラには基本的な固定機能光電センサーよりも柔軟性があります.
| パラメータ | 価値 |
|---|---|
| モデル | E3JM-DS70M4T |
| 形状 | 平方型 |
| 検出方法 | 拡散反射性 |
| 距離感知 | 700 mm (白紙 200 × 200 mm) |
| 差距距離 | 検出距離の最大20% |
| 光源 | 赤外線LED (940nm) |
| 電源の電圧 | 100から240VAC ±10%,50/60 Hz |
| 24 から 240 VDC ±10% | |
| 電力消費量 | 最大2W |
| 制御出力 | リレー出力 (SPDT) |
| リレー・レーティング | 250 VAC 3 A 最大 5 VDC 10 mA 分 |
| 動作モード | ライトオン/ダークオン選択可能 |
| 応答時間 | 最大30ミリ秒 |
| 感度設定 | 単回転調整 |
| タイマー機能 | ON-delay / OFF-delay / ワンショットの遅延 |
| 計時器の範囲 | 0.1から5秒 |
| 接続方法 | ターミナルブロック |
| 保護評価 | IP66 |
リレー出力と広いAC/DC供給の組み合わせが,このモデルを産業リモートや保守作業に特に魅力的にしています.
多くの古い機械では コントロールシステムが 接触式論理や混合供給基準に 基づいて構築されていました低電圧トランジスタモデルでセンサーを交換すると,不要なインターフェース問題が生じます.E3JM-DS70M4Tは,電気的統合をシンプルにすることで,その問題を回避します.
これは重要なことです 代替作業の成功は 変化を最小限に抑えることです
電源配送システムに適合し,必要な負荷を直接切換できるセンサーは,設置時間を短縮し,配線エラーや追加されたインターフェースコンポーネントのリスクを減らすことができます.
このタイプの電源センサーは実用的な産業用サービスでも使えます
分散反射法により,別々の反射器または受信機が便利でない場合,このモデルは有用である.
多くの一般的な産業用検出作業では 設置を簡素化し センサーシステムをコンパクトにします
The selectable Light-ON/Dark-ON operation and timer choices add another layer of flexibility by letting the installer adapt the switching behavior to the machine sequence rather than forcing the PLC or relay logic to compensate externally.
これは特に包装ライン,部品処理機器,プロセス自動化において,一時的な中断,遅れた出力,センサーレベルで直接管理する必要があります..
単回回りの感度調整により,センサーを実際の標的と背景条件に合わせる事ができます.
Q1:E3JM-DS70M4Tはどんな用途に最適ですか?
一般的な産業用物体検知に最も適しており,分散反射センサーが好まれ,制御システムはリレー出力の恩恵を受ける.
典型的な用途には,コンベヤー,パッケージングマシン,転送機器,ゲートまたは存在監視,混合電圧制御環境での改装プロジェクトが含まれます.
Q2:AC/DCの供給範囲が広いのはなぜですか?
幅広い供給範囲は,このモデルに強力なアプリケーション柔軟性を与えます.大きなパネルの再設計を余儀なくさずに,ACまたはDCで動かすシステムで動作できます.特に古い機器や元の電源標準が維持されなければならない交換作業において価値があります.
Q3:トランジスタの出力と比較してリレー出力の利点は何ですか?
リレー出力は,古い制御回路やコンタクトベースの制御回路に簡単に統合できる.
低電圧半導体信号よりもコンタクト出力がより実用的なアラーム,インターロック,リレー論理システムにおけるインターフェース要件を簡素化することができる.
Q4: タイマー機能が実際にはどんなに有用か?
リアルマシンのアプリケーションでは非常に有用です.オン-デレー,オフ-デレー,およびワンショットデレーは,センサーが直接出力行動を形作ることを可能にします.障害の切り替えを抑制する制御回路に別々のタイマーリレーを追加することなく,タイムリング動作を作成します.
Q5: 買い手は交換品を注文する前に何を確認すべきですか?
購入者は,センサー方法,必要なセンサー距離,電源電圧,リレー出力要件,端末接続スタイル,機械がタイマーベースのセンサー動作を使用しているか確認する必要があります.拡散反射装置用選択の際には,実際の目標と背景条件も確認すべきです.
