| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X10D1-M1G |

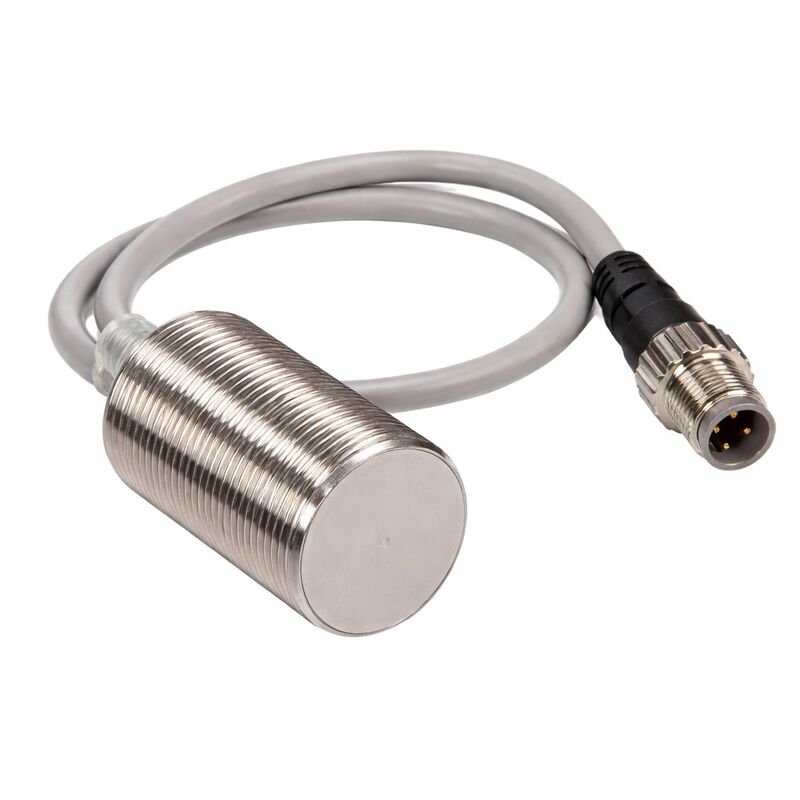

オムロン E2E-X10D1-M1G は、シンプルな DC 2線式インターフェースとコネクタ取り付け形式を必要とする産業機械での信頼性の高い金属検出用に設計された M30 近接センサーです。
E2E ファミリの中で、この仕様セットは、シールド型、埋め込み型、ノーマルオープン構成で、10 mm の検出距離を備えており、コンベア、機械フレーム、工具ステーション、および堅牢な円筒形センサーが好まれる自動ハンドリング装置に実用的な選択肢となります。
このモデルの主な強みは、機械的なシンプルさと産業用耐久性のバランスです。
M30 ねじ込みボディは、パネルビルダーや OEM にとって馴染みのある取り付け形式を提供し、DC 2線式極性設計は、標準的な近接センサー入力を利用する制御システムでの配線を簡素化するのに役立ちます。
金属ブラケットや機械壁にフラッシュマウントセンサーが必要なアプリケーションでは、シールド構造が特に役立ちます。これは、金属が密集した環境でのより予測可能な取り付けをサポートするためです。
動作の観点から、10 mm の検出クラスは、ターゲット位置が安定しており、機械サイクルがクリーンなスイッチング動作に依存する、繰り返し可能な鉄金属検出に適しています。
E2E プラットフォームは、IP67 保護、耐油性構造、および -25℃ から +70℃ までの周囲動作範囲でも知られており、このセンサーは、軽作業のベンチアプリケーションではなく、日常的な工場環境に強く適合します。
| パラメータ | 値 |
|---|---|
| モデル | E2E-X10D1-M1G |
| センサータイプ | 近接誘導センサー |
| ハウジングサイズ | M30 |
| 取り付けスタイル | シールド型 / 埋め込み型 / フラッシュマウント |
| 電源 | DC 2線式、極性あり |
| 出力 | ノーマルオープン (NO) |
| 検出距離 | 10 mm |
| 設定距離 | 0 ～ 8 mm |
| 応答周波数 | 最大 400 Hz |
| 接続 | M12 コネクタ |
| 供給電圧 | 10 ～ 30 VDC |
| 公称電圧 | 12 ～ 24 VDC |
| ハウジング材質 | ニッケルメッキ真鍮 |
| 検出面 | 熱可塑性 P.B.T. |
| 保護等級 | IP67 |
| 周囲温度 | -25 ～ +70 ℃ |
シールド型 M30 形式は、このモデルを選択する最も実用的な理由の 1 つです。
実際の機械構造では、センサーは鋼鉄ブラケット、アルミニウムプレート、またはコンパクトな機械ハウジングに直接取り付けられることが多く、シールド設計は検出フィールドを前面に集中させるのに役立ちます。
これにより、取り付けがより予測可能になり、周囲の金属がスイッチングポイントに影響を与えるリスクが軽減されます。
ビルダーや保守チームにとって、これは、機械フレームにきれいに埋め込みやすいセンサーは、同様の電気データを持つが取り付けの柔軟性が低いセンサーよりも価値があることが多いため、重要です。
コンパクトな産業レイアウトでは、M30 ボディサイズとフラッシュマウント機能の組み合わせにより、元の組み立てと後続の交換作業の両方を簡素化できます。
DC 2線式近接センサーは、確立された制御回路への簡単な統合を目的とする場合に選択されることがよくあります。
実際には、特に入力アーキテクチャが既に 2線式フィールドデバイスを想定している機器では、一部の 3線式構成と比較して配線の複雑さを軽減できます。ノーマルオープン出力は、一般的な存在検出、停止確認、および機械シーケンスの一般的な選択肢でもあります。
コネクタベースの M12 形式は、もう 1 つの実用的な利点を追加します。これは、アクセスが制限されている場合やダウンタイムが重要なアプリケーションでは、永久配線されたセンサーよりも交換を迅速かつクリーンに行うことができます。
これが、コネクタ化された E2E モデルが OEM 機器およびフィールドサービスの両方で有用であり続ける理由の 1 つです。
Q1: E2E-X10D1-M1G はどのようなアプリケーションに最適ですか？
コンベア、工作機械、治具、搬送機構、自動ハンドリングステーションでの一般的な産業金属検出に最適です。
10 mm の検出クラスと M30 ボディは、ターゲット位置が安定しており、機械が簡単な取り付けで堅牢な円筒形センサーを必要とする場合に特に役立ちます。
Q2: シールド型フラッシュマウント設計が重要なのはなぜですか？
シールド型フラッシュマウント設計は、金属ブラケットや機械フレームに取り付けられたときに、センサーがより予測可能に動作するのに役立ちます。
実際のエンジニアリングの観点からは、これは、統合が容易になり、近くの金属からの不要な側方影響が少なくなり、コンパクトな機器レイアウトでより信頼性の高いスイッチング動作が得られることを意味します。
Q3: エンジニアが設置前に確認すべき主な電気的ポイントは何ですか？
最も重要な確認事項は、DC 2線式インターフェース、ノーマルオープン出力ロジック、10 ～ 30 VDC の動作電圧範囲、および受信デバイスの制御入力互換性です。
2線式センサーは一部の回路で 3線式モデルとは異なる動作をするため、エンジニアは設置前に負荷の動作とパネル側の入力期待値も確認する必要があります。
Q4: このセンサーは要求の厳しい工場環境に適していますか？
はい。E2E ファミリは IP67 保護と -25℃ から +70℃ の周囲動作範囲で公開されており、ボディは耐油性機械環境への定期的な暴露に適した産業用材料を使用しています。
これにより、適切に設置された場合の日常的な産業用途に適しています。
Q5: 購入者は交換品を注文する前に何を確認すべきですか？
購入者は、正確なモデルマーキング、M30 ボディサイズ、シールド取り付け要件、コネクタスタイル、および機械で期待される検出距離を確認する必要があります。
交換作業の場合、機械的な形式と配線方法を一致させることは、部品番号を一致させることと同じくらい重要です。
