| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X7D1-N |

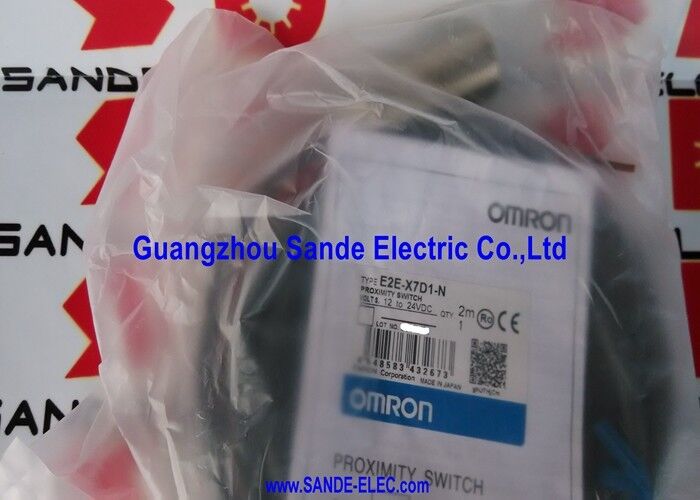

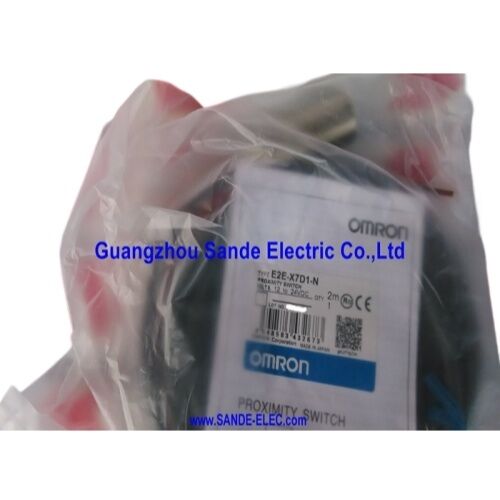

についてオムロン E2E-X7D1-N遮蔽されたM18感應近距離センサーで,DC2ワイヤル装置として配線され,別々の電源電導がないDCの正電源と負荷の間の負荷回路にセンサーを接続する2本のワイヤーだけです.
7mmまでの距離で鉄金属標的を検知し,500Hzまでの速度で3~100mAの負荷を切り替えて,オフ状態で0.8mAの漏れと,塵の侵入と一時的な浸水の両方に抗するIP67保護があります.
DC2ワイヤの回路は,構造的には負荷とともに連続で配線された機械式スイッチと同じです. 一本のワイヤーは正の電源,一本のワイヤーは負荷,負荷は電源を返します.
標的が現れているとき センサーの内部回路が伝導し 負荷を通して電流が流れます
標的が不在時,電路は開いている. 停止状態でも負荷を通過する 0.8mA の漏れを除いて.2本のワイヤトポロジーは外部の電源ワイヤを必要とせず,すべての電源が重要な機械のパネル配線を簡素化します極化設計は逆の電源接続による損傷を防ぎます
Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.
緑色のLEDは,設定時に特に便利です. ターゲット距離が0~5.6mmの設定範囲内にいるときに点灯します.装置のギャップが検出範囲内と安定した領域内にあることを確認する,ブーンズフリースイッチは信頼性があります.
| パラメータ | 価値 |
|---|---|
| 距離感知 | 7mm (−10%から+10%) |
| 距離設定 | 0"5.6mm |
| 住宅 | M18 × 1mm,シールド |
| 生産量 | DC2ワイヤー,NO,極性 |
| 供給電圧 | 12~24V DC (10~30V稼働) |
| 切り替え能力 | 3×100 mA |
| 流出電流 | 0.8 mA 最大 |
| 応答頻度 | 500 Hz |
| 標準目標 | 鉄 18 × 18 × 1 mm |
| IP 評価 | IP67 + 油性 |
| 住宅用材料 | ニッケル付銅/PBT |
| 動作温度 | −25°Cから+70°C |
| インディケーター | 赤 (出力状態) +緑 (設定範囲) |
| 保護 | 超電圧抑制器 短回路保護 |
| 承認 | CE,EN60947-1,EN60947-5-2 |
シールド付き (フラッシュマウント可能な) 感应センサーは,センサーボディの前向き投影内に電磁センサーフィールドを保持する.内部に組み込まれた統合シールドによって横向きのフィールド拡張を抑制するE2E-X7D1-Nは,すべての側面から金属に囲まれた金属のブレーキ表面に顔がフラッシュで固定することができます.周囲の金属が前向き感知場を吸収し,検出範囲を縮小することなく.
守護されたM18設計から7ミリメートル 感知距離はバランスのとれた仕様です
標準E2EクラスのM18シールドセンサーは,通常,57mmに達する.X7D変種の7mm評価は,シールドM18構造が提供する上限に向かってあります.
ブラケットフラッシュ装置では,センサー面と標的の最も近い接近点との間の全7mmのギャップが利用可能であり,設定範囲は0°5である.検出が安定している作業領域を提供する6mm.
ニッケル付きの銅のホイスは,機械的な仕様だけでなく材料の選択です:ニッケル塗装は,切削油,冷却液,洗濯機で使用されるアルカリ性クリーニング剤センサーの振動回路によって発生するわずかな熱を絶え間なく処理するために必要な熱伝導性を供給する.
E2E-X7D1-Nのオフ状態出力を通る最大漏電電量0.8mAは,負荷選択に最も直接的に影響する仕様である.この電流は,ターゲットが存在しない場合でも,接続された負荷を通って流れますほとんどのPLC入力カードでは,520mAをロジック1に抽出し,2mAを超える明確な限界値を持っている. 0.8mAはオンする限界値を下回り,誤ったトリガーを引き起こさない.
漏れからの誤った出力が問題となる場合,負荷の横断抵抗器 (PLC入力またはリレーコイル) は漏れ電流をシャントし,誤ったアクティベーションを防止します.抵抗値は,負荷全体で電圧低下を 0 のときのオンスロージック値以下に保つために計算されるべきです..8mAが並列コンビニを通ります
通常,5.6kΩから10kΩのレジスタは,標準的な24VPLC入力では,出力が積極的に伝導しているときにセンサーの振る舞いに測定的に影響することなくこれを達成します.
3mA の最小負荷電流も同様に重要で,センサーの内部出力回路は安定した切り替えを維持するために少なくとも 3mA を流通させる必要があります.
3mA未満の負荷は,いくつかの現代のコントローラに非常に高いインペダンスPLC入力を吸い込む場合,安定した動作のために十分な電流を提供できない可能性があります.断続的または信頼性の低い出力切り替えを起こす.
Q1: E2E-X7D1-N (2ワイヤーDC) と同じセンサーの3ワイヤーNPNバージョンの違いは何ですか?
2ワイヤのDCバージョン (このセンサー) は,負荷と連続で接続します.合計で2本のワイヤー,独立した供給電導体がありません.負荷は,0.8mAのオフ状態の流出電流に対応する必要があります.最低負荷電流は3mA.
3ワイヤのNPNバージョン (E2E-X7ME1など) は,別々の供給ワイヤ,一般的なワイヤを使用します.輸出トランジスタは負荷を最小負荷電流の要求なし,軽微な漏れで普通に切り替える.
機械的な限界スイッチの単純な2導体交換のために,2導線のバージョンを選択します.敏感な負荷のために3導線のバージョンを選択します (低阻力PLC入力,ロジックゲート入力) が漏れを許容できないか,最小電流のない切り替えを必要とする.
Q2:センサには2つのLEDがありますが それぞれは何を示しているのか?
赤色LEDは現在の出力状態を反映します:出力が伝導しているときに点灯 (ターゲット検出,出力がない場合 ON),出力がない場合オフです.
緑色のLEDは設定範囲指示です. ターゲットが0~5.6mm設定範囲内にあるときに点灯し,設置されたギャップが安定した切り替えに適していることを確認します. 設定中に,緑色のLEDは,標的が意図された検出位置にあるとき,オンで,標的がいないとき,または検出範囲を超えているとき,オフでなければならない.ターゲットが意図した位置にあるときに緑色のLEDがオフになっている場合,ギャップは5.6mmの設定制限を上回ります.
Q3:E2E-X7D1-Nは不oxidable steelやアルミの標的を感知できますか?
はい,有効感知距離が短縮されている.不電鋼 (非磁気グレード) は,鉄感知距離の約60~75%を生産します.
アルミニウムは約35~45%~約2.5~3.2mmを生産する.銅は,通常2mmの有効距離以下で,反応が最小である.
非鉄目線については,設置条件で特定の材料で実際の切り離距離を測定し,測定された有効範囲内のギャップを安全範囲で設定する.
Q4: DC2ワイヤの出力では"極性"とはどういう意味ですか?
"極性"とは,センサーが定義された正線と負線電源端を持つことを意味する.両線は互換性がない.電源接続を逆方向にすると,正常な動作が妨げられる.しかし,保護回路内の逆極性電波抑制器は,設置中に短時間極性逆転による損傷を防ぐ..
標準オムロン2ワイヤーケーブルの色:ブラウン = ポジティブな電源接続,ブルー = 負の電源接続 (負荷回帰まで).常に製品のラベルまたはデータシートから電源を確認します.
Q5:E2E-X7D1-Nはアルミニウムブレーキに装着するのに適していますか?
E2E-X7D1-Nは シールドセンサーとして 鋼材とアルミの両方の ブラケットに組み立てられます
The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.
これは,材料の種類に関係なく,指定された最小の側面と後ろのクリアランスの内の金属に影響を受ける,遮蔽されていないセンサーとは対照的です.
