| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X4MD1 |

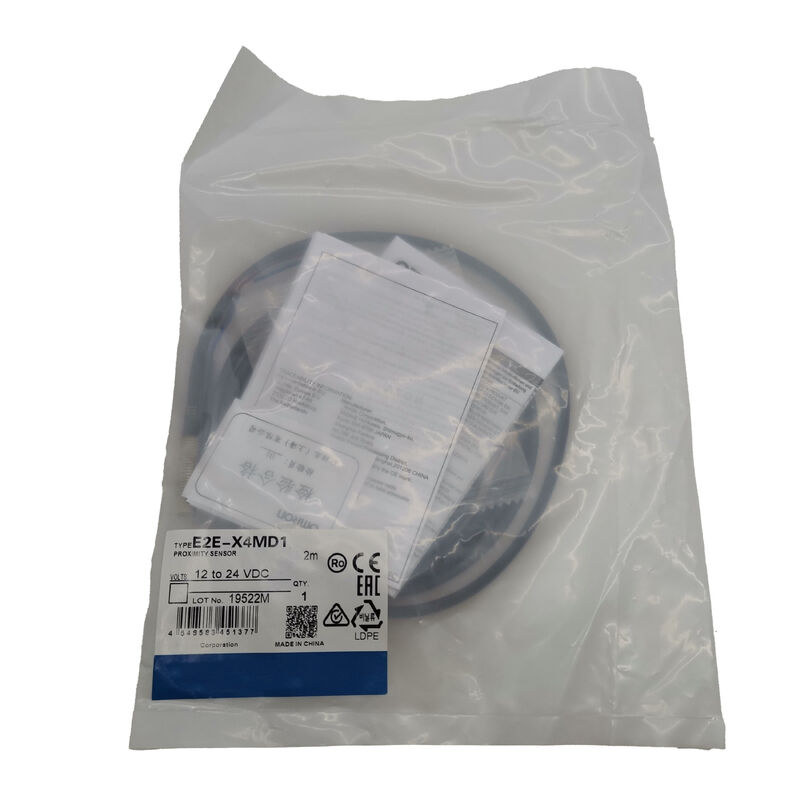

「Omron E2E-X4MD1」は、4mmの検出距離を持つM8非シールド誘導型近接センサーで、DC 2線式ノーマルオープン出力です。
オムロンのE2Eセンサーマトリックスにおいて、「MD」の指定は非シールド（非フラッシュマウント）M8中距離バリアントを示します。これは、内部シールドリングを排除することでM8ボディの検出能力を最大化し、電磁界を前方だけでなく横方向にも拡張し、シールド構造では2mmしか得られないハウジングから4mmの検出範囲を実現するモデルです。
トレードオフは設置上の制約です。内部シールドがないため、センサー面が金属ブラケットと面一の場合、センサーの横方向に広がる電界は周囲の金属に吸収されます。
非シールド設置には、検出面周囲に金属フリーゾーンが必要です。センサーは取り付け穴から突き出し、周囲の金属面は指定された離隔距離でアクティブセンサーチップの後方に配置する必要があります。
これはほとんどのアプリケーションで管理可能な設置要件です。コンパクトなM8ボディ内でより長い検出距離が、金属へのフラッシュマウント能力よりも重要である場合、E2E-X4MD1が正しい選択です。
ステンレス鋼（SUS303）ハウジングと耐油性PBT検出面は、真鍮や亜鉛ハウジングを使用する標準的な近接センサーとは一線を画します。これらの素材は、工作機械環境に存在するアルカリ性クーラントや塩素系切削油に対してより脆弱です。
ハウジングと検出面の両方とも、継続的な流体暴露下で寸法精度と化学的完全性を維持します。
| パラメータ | 値 |
|---|---|
| 検出距離 | 4 mm (±10%) |
| 設定距離 | 0～3.2 mm |
| 復帰差 | Snの最大15% |
| 標準ターゲット | 鉄 20 × 20 × 1 mm |
| ハウジング | M8 × 1mm、非シールド、SUS303ステンレス |
| 出力 | DC 2線式、NO、極性あり |
| 電源電圧 | 12～24V DC |
| 動作範囲 | 10～30V DC |
| スイッチング容量 | 3～100 mA |
| 残留電圧 | 最大3V |
| 漏れ電流 | 最大0.8 mA |
| 応答周波数 | 1 kHz |
| ケーブル | 2m 耐油性PVC |
| IP等級 | IP67 |
| インジケータ | 赤 + 緑 LED |
誘導型センサー設計において、シールドと検出距離の関係は直接的です。内部シールドは、振動する電磁界を前方投影コーンに閉じ込め、フラッシュマウント設置を金属吸収から保護しますが、本質的に電界強度を低下させ、したがって検出距離を低下させます。
シールドを取り外すと、電界はコイルから全方向に拡張し、横方向の電界拡張を犠牲にして、より大きな検出体積とより長い距離を生み出します。
M8ボディサイズでは、シールド付きE2Eは2mmを達成します。非シールドE2E-X4MD1は、同じボディ直径から4mmを達成します。
この2mmの増加（検出距離の100%向上）は、ターゲットの接近経路が機械的形状によって制約され、センサー面から4mm以上近づけないアプリケーション、またはターゲットが標準テストプレートよりも小さい場合に、検出距離の増加がターゲット面積の減少を部分的に補償するアプリケーションにおいて重要です。
最大15%の復帰差（シールドモデルの10%と比較して）は、非シールドセンサーの本質的にソフトなスイッチング特性を反映しています。
ターゲットが異なる方向から接近および後退するにつれて、スイッチングポイントはわずかに広いゾーンで変動します。これは、制御された移動経路での位置検出には問題ありませんが、高精度な位置繰り返し性要件には注意が必要です。
デュアルインジケータ設計を持つ他のE2Eモデルと同様に、E2E-X4MD1は赤色の出力LEDと緑色の設定範囲LEDの両方を備えています。赤色LEDは各検出イベントを即座に確認します。緑色LEDは、センサーが信頼性の高い0～3.2mmの設定距離内で動作していることを確認し、生産中に継続的な設置状態チェックを提供します。
0.3～1秒の診断出力遅延は、このモデルの特定の機能です。自己診断構成では、センサーは自身の動作状態を監視し、診断状態（検出範囲の限界近くでの動作や検出された異常など）が特定されると遅延出力信号を生成します。
標準的な位置検出アプリケーションでは、この遅延は一次スイッチング出力ではなく、センサーの診断機能の一部です。診断出力監視を制御システムに統合する際は、センサーの出力回路ドキュメントに対して特定の配線構成を確認してください。
最大3Vの残留電圧は、センサーが導通しているときの出力回路に適用されます。定格負荷で2mケーブルを使用した場合です。24V DC電源システムでは、3Vの残留電圧は、センサー出力がONのときに負荷が約21Vを見ることを意味します。最小ON電圧が11Vの標準PLC入力カードの場合、これは仕様を十分に満たしています。
最小ON電圧が高い負荷デバイス（一部の古いリレーコイルやフル24V動作用に設計されたパイロットライト）の場合、低端電源電圧許容誤差を含むすべての条件下で、負荷端子での21Vがデバイスを確実にアクティブにするのに十分であることを確認してください。
Q1: E2E-X4MD1非シールド設置に必要な「金属フリーゾーン」は何ですか？
オムロンは、E2Eシリーズの設置ドキュメントで、センサーボディ径に基づいた取り付け金属フリーゾーンを指定しています。M8非シールドセンサーの場合、金属ブラケットの穴は、検出面周囲のセンサーボディ径（8mm）の約1倍の範囲内に金属材料が存在しないように、面取りまたは皿穴加工する必要があります。
センサーチップは、指定された距離だけ取り付け穴から突き出す必要があります。これらの寸法はオムロンの設置図に記載されており、ボディサイズと検出距離によってわずかに異なります。常にM8非シールドモデルのE2Eカタログデータを確認してください。
Q2: 標準検出対象は鉄製20×20×1mmですが、M12センサーの12×12mmターゲットよりも大きいのはなぜですか？
より大きな標準ターゲット面積は、非シールドセンサーのより広く、より焦点の合っていない検出電界を補償します。非シールド誘導型センサーは、シールドタイプよりも広い電磁界を投影するため、信頼性の高いスイッチングのためにレシーバーに十分な磁束を返すには、より大きなターゲット面積が必要です。
20×20mmのテストプレートは、検出特性が非シールド電界ジオメトリ全体の電界カバレッジを反映していることを保証します。実際のターゲットが20×20mm未満のアプリケーションでは、実際のターゲットで実際のスイッチング距離を測定してください。ターゲット面積の減少により、実効範囲は短くなる可能性があります。
Q3: E2E-X4MD1はアルミニウムや銅などの非鉄金属を検出できますか？
はい、ただし実効検出距離は短くなります。非鉄金属は鉄と比較して補正係数を持ちます。アルミニウムは約0.3～0.4倍、真鍮は約0.4～0.5倍、銅は約0.3倍です。4mmの鉄検出距離では、アルミニウムターゲットは実効範囲約1.2～1.6mmを生成します。検出は可能ですが、はるかに近い設置ギャップが必要です。常に特定の金属合金、厚さ、ターゲット寸法で確認してください。合金組成は補正係数に大きく影響します。
Q4: センサーの動作温度は-25℃～+70℃、保管温度は-40℃～+85℃です。低温保管後のブレークイン期間はありますか？
特別なブレークイン手順は必要ありませんが、非常に低温（-25℃未満）で保管した後、使用前にセンサーを動作温度に平衡させる必要があります。誘導型センサーを、その内部コンポーネントが定格動作最低温度を下回っている状態で通電すると、周囲に湿気がある場合、ハウジング内に結露が発生するリスクがあり、電子コンポーネントは動作温度範囲内になるまで仕様どおりに動作しない可能性があります。
標準的な産業慣行では、低温保管されたセンサーを設置前に清潔で乾燥した環境で動作温度に到達させます。
Q5: E2E-X4MD1とE2E-X4MD2バリアントの違いは何ですか？
D1サフィックスはノーマルオープン（NO）出力を示します。ターゲットが検出されると出力が導通します。
D2サフィックスはノーマルクローズ（NC）バリアントです。ターゲットが存在しないときに導通し、ターゲットが検出されると開きます。その他の仕様（検出距離、ハウジング、周波数、電源、ケーブル）はすべて同じです。
ターゲット検出が負荷をアクティブにする標準的な存在検出回路にはD1を選択してください。アイドル状態の出力が必要なフェイルセーフ回路またはリバースロジックアプリケーションにはD2を選択してください。
