| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X3D1-N |

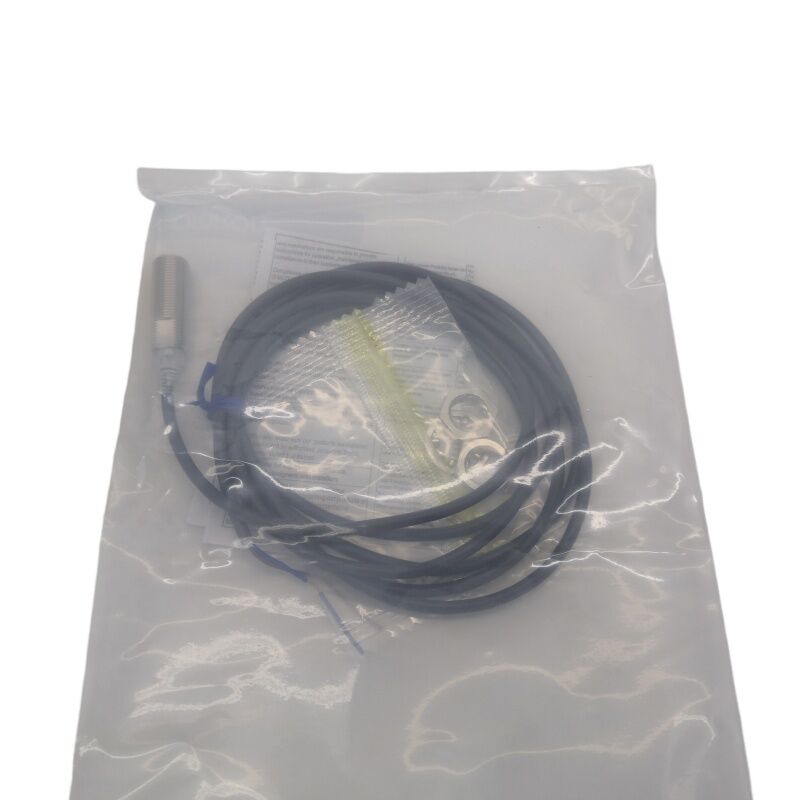

「オムロン E2E-X3D1-N」は、M12シールド近接誘導センサーで、検出距離3mm、DC 2線式ノーマルオープン出力、2メートルの耐油性PVCケーブルがプリワイヤされています。
これはE2E-X3D1センサープラットフォームのケーブルタイプバリアントです。「N」はフィールドコネクタなしのプリワイヤ構造を示しており、クイックディスコネクトM12コネクタシステムよりも端子台へのケーブル接続を好む設置に直接配線する選択肢となります。
オムロンのE2Eシリーズ内では、M12ボディサイズのX3D1-Nは実用的な中間的な位置を占めています。M12ねじと3mmの検出距離は、一般的な産業用工作機械および自動化アプリケーションで最も広く展開されているサイズとレンジの組み合わせを表しています。
M8（検出距離2mm）からM12（検出距離3mm）へのステップアップにより、検出クリアランスが1mm追加されます。これにより、製造中に実際の検出ギャップが設定値からずれる可能性のある、取り付けのずれ、ターゲット表面のばらつき、構造的な熱膨張に対する感度が低下します。
プリワイヤされた2メートルのケーブルは、センサーが制御盤または端子箱から数メートル以内にある機械構成に適しています。
コネクタピン割り当て表は不要で、フィールドコネクタの調達や組み立ては不要です。センサーはワイヤ端子がむき出しの状態で届き、端子接続の準備ができています。
高振動設置や、固定ケーブル配線を切断せずにセンサー交換が必要なアプリケーションでは、M1Gコネクタバリアントがフィールド切断可能なM12インターフェースで同じ電気仕様を提供します。
| パラメータ | 値 |
|---|---|
| 検出距離 | 3 mm (±10%) |
| 設定距離 | 0–2.4 mm |
| ハウジング | M12 × 1mm、シールド、ニッケルメッキ真鍮 |
| 出力 | DC 2線式、NO、極性あり |
| 電源電圧 | 12–24V DC |
| 動作範囲 | 10–30V DC |
| スイッチング容量 | 3–100 mA |
| 漏れ電流 | 0.8 mA 最大 |
| 応答周波数 | 1 kHz |
| ケーブル | 2m 耐油性PVC |
| IP等級 | IP67 + 耐油性 |
| インジケータ | 赤色LED（出力） + 緑色LED（レンジ） |
| 規格 | EN60947-1, EN60947-5-2, CE |
E2E-X3D1-Nには、別々かつ補完的な機能を持つ2つのLEDインジケータが搭載されています。赤色LEDは出力状態を反映し、出力が導通しているときはオン、開いているときはオフになり、診断ツールなしで継続的な動作確認を提供します。
緑色LEDは、ターゲットが0–2.4mmの設定範囲内にあるかどうかを示し、センサーが検出能力の限界ではなく、信頼性の高い検出ゾーンで動作していることを示します。
設置中、緑色LEDは主要なコミッショニングツールとなります。機械が組み立てられ、ターゲットが所定の位置にあり、電源が投入された状態で、安定した緑色LEDは現在のギャップが信頼性の高い設定距離内にあることを確認します。
緑色インジケータが点灯しない、またはターゲットが移動する際に点滅する場合は、ギャップが設定距離を超えているため、取り付け位置の調整が必要です。
これにより、試行錯誤によるギャップ設定が不要になり、最初の電源投入から信頼性の高い動作確認までの時間を視覚的なチェックに短縮できます。
DC 2線式回路では、センサーは負荷と直列に、正電源とコモンとの間に配置されます。ターゲットが存在しない場合、出力は開いており、0.8 mAの漏れ電流があります。
ターゲットが3mmのフィールドに入ると、出力が導通し、負荷に電流が流れます。
2本の導線（正極と負荷）が、電源と信号の両方の機能を担い、3線式センサー設計の専用電源線が不要になります。
実用的な制約は最小限です。信頼性の高いスイッチングには負荷電流が少なくとも3 mA必要であり（標準的なPLCデジタル入力で満たされる）、0.8 mAのオフ状態漏れ電流が入力のオンしきい値に達しないこと（標準的な24V PLC入力は5 mA以上でスイッチングするため、0.8 mAの漏れ電流は十分に離れています）。
異常な電流特性を持つ負荷の場合は、設置前に両方のパラメータを確認してください。
センサーのサージ保護および短絡保護は、設置ミスや誘導性負荷の過渡現象を吸収し、出力段の損傷を防ぎます。
内部シールドは電磁検出フィールドを軸方向に集中させ、金属ブラケット設置で周囲の金属に吸収される横方向のフィールドを防ぎます。
E2E-X3D1-Nは、M12 × 1mmの穴にねじ込み、金属にフラッシュまたは埋め込みで取り付けられ、標準的なM12ロックナットで固定できます。
センサー面を金属面から奥にセットする必要がある設置では、設定距離範囲（0–2.4mm）が機械的な取り付け構成を変更せずに調整マージンを提供します。
Q1: E2E-X3D1-Nの接続インターフェースは何ですか？ケーブルはどのように制御盤に配線されますか？
E2E-X3D1-Nは、むき出しのワイヤ端子で終端処理された2mの耐油性PVCケーブルが付属しています。2本の導線が提供されています：茶色のワイヤ（電源プラス — +24V DCに接続）、青色のワイヤ（負荷/出力 — 負荷と直列にコモンに接続）。
制御盤または機械ジャンクションボックスの端子ネジに直接むき出しの端子を差し込みます。ドライバー以外のコネクタアダプタや工具は不要です。
Q2: 1kHzの応答周波数は、このセンサーをカウント用途に選択する際にどのように影響しますか？
1kHzでは、センサーは1秒間に1,000回の完全なオン/オフ検出サイクルを実行します。信頼性の高いカウントのためには、各ターゲットは少なくとも1回の完全なサイクル、つまり非常に速く動く小さなターゲットは検出されない可能性があります。
実用的な限界：1 m/sで3mmの検出ゾーンを通過するターゲットは、約3msで通過し、1kHzで4.5回のスイッチングサイクルをカバーします — 信頼性があります。10 m/sでは、通過時間は0.3msに短縮され、1サイクル未満です。
高速で動くターゲットアレイのアプリケーションでは、予想される通過時間を1kHzの周期と比較して計算し、信頼性の高いカウントを確認してください。
Q3: 標準の検出対象は鉄12 × 12 × 1mmですが、アルミニウムターゲットにはどのような削減が適用されますか？
アルミニウムは、シールドされたE2E M12センサーに対して約0.3～0.4倍の補正係数を持ちます。検出距離3mmの鉄製定格を持つE2E-X3D1-Nの場合、同じサイズのアルミニウムターゲットは、約0.9～1.2mmの実効スイッチング距離を生成します。
より小さなアルミニウムターゲットはさらに減少します。機械用途でアルミニウムを検出する場合、特定の部品で実際のスイッチングポイントを測定し、センサー位置を固定する前に設置ギャップと比較して検証してください。
Q4: E2E-X3D1-Nは、PLC配線を変更せずにM1Gコネクタバリアントで置き換えることができますか？
検出仕様、出力回路、および電源電圧は、E2E-X3D1-N（ケーブル）とE2E-X3D1-M1G（M12コネクタ）の間で同一です。
コネクタバリアントへの交換には、互換性のあるM12フィールドケーブルアセンブリを調達し、制御盤の端子まで配線する必要があります — PLC端子ストリップの配線は変更せず、端子とセンサーコネクタの間にフィールドケーブルを追加するだけです。
コネクタピン配置（茶色 = ピン1 = +V、青色 = ピン4 = 0V）は、ケーブルアセンブリの配線と一致する必要があります。
Q5: E2E-X3D1-Nは設置後に調整が必要ですか？
調整は不要です。センサーは3mmの公称検出距離で工場出荷時に校正されています。
0～2.4mmの設定範囲内のギャップで取り付け、配線を接続した後、ターゲットが範囲内にあるときに赤色LEDが点灯し、緑色LEDが安定していること（ギャップが信頼性の高い設定距離内にあることを示す）を確認して動作を検証してください。
緑色LEDがオフまたは不安定な場合は、点灯するまでギャップを狭めてください。ポテンショメータやプログラミングは必要ありません。
