| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X2D2-N |

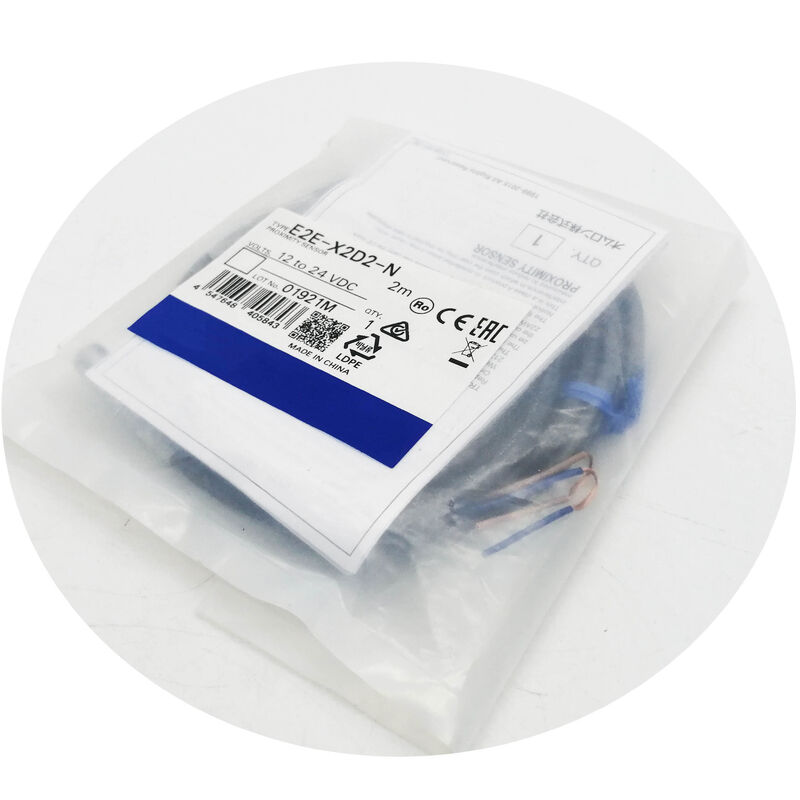

についてオムロン E2E-X2D2-NE2E M8の通常閉ざされた変種で,電源が2mmの DC2ワイヤーで遮断されているセンサーである.
D1型は標的がいないときに回路を開き,標的が検出されたときに閉めると,D2型はイオン状態で回路を開き,標的が接近すると回路を開く.
センサーの物理的構造や センサー距離や 収納材料や 設置足跡について 何も変わらないのですセンサーが制御回路に 組み込まれる方法を根本的に変えるのです.
NCセンサはNOセンサが持っていない固有の故障防止特性を持っています.通常閉じた回路では,センサーの故障"ターゲット検出"と同じ信号を出します:回路が開きます.
セキュリティ・インターロックと機械保護監視の場合は,これは望ましい行動です. 障害状態の場合は,機械が開いた回路を認識します.制御ロジックは,ガードが開いた状態または不安全状態として処理し,機械を停止して反応します..
機械は"標的が存在しないので 継続する事が安全だ"と解釈する オープン・サーキットです
機械機械の実用では,E2E-X2D2-Nは,標的がない場合でも,アクティブ (電源化された) 出力信号を生成する必要がある場合,適しています. 保護具を閉じて確認,固定具を閉じない検出,ドアを完全に引き戻す検証,およびチップコンベアーの稼動確認,電源が正常状態で,電源が消された出力は異常を示します.
| パラメータ | 価値 |
|---|---|
| 距離感知 | 2mm (±10%) |
| 距離設定 | 0"1.6mm |
| 住宅 | M8 × 1mm,シールド,SUS303ステンレス |
| 生産量 | DC2ワイヤー,NC,極性 |
| 供給電圧 | 12~24V DC |
| 操作範囲 | 10V30V DC |
| 切り替え能力 | 3×100 mA |
| 流出電流 | 0.8 mA 最大 |
| 応答頻度 | 1.5kHz |
| ケーブル | 2mの油性PVC |
| IP 評価 | IP67 + 油性 |
| 住宅用材料 | SUS303 ステンレス鋼 |
| 基準 | EN60947-1,EN60947-5-2,CE |
NC と NO の選択は,センサーの選択の決定になる前に制御設計の決定である.問われるべきことは,どのような物理状態が活性 (電源化された) 出力を発生させるべきかである.
答えが"ターゲット現在=出力オン"である場合,標準位置確認,部分現在確認,ストローク終了検出 NO変数 (E2E-X2D1-N) を使用します.回路は通常開いています.ターゲット検出は,それを閉じ,負荷をエネルギー.
答えが"ターゲット不在 =出力オン"である場合,ドア閉鎖モニタリング,警備員の存在確認,安全操作インターロック,NC変種 (E2E-X2D2-N) を使用します.回路は通常通行しています.ターゲット検出が開いて 負荷を消しますPLCプログラムが条件変化として解釈します.
NC配置では,センサーは逆方向で検出作業を行います: 保護具またはドアが安全な (閉ざされた/現在) 位置にあるとき,ターゲット (ドア/保護具に搭載されている) はセンサーフィールドにあります,E2E-X2D2-Nの出力が開いており,PLC入力がOFFと表示されます.
標準的な安全回路のアプローチである. PLCプログラムは,入力がOFFであることを期待して安全性を確認します.そして回路を開ける条件 (ケーブル障害を含む) は同じOFF読み上げを生成します.
E2E-X2D2-Nのステンレス鋼のSUS303ハウジングは,アルカリ性水ベースの切削冷却剤 (青銅を攻撃する),純切削油,液体汚染機械のメンテナンスに使用されるクリーニング剤.
ニッケル塗装の銅管は,短期間の被曝を好ましく耐えるが,長期間の冷却液浸入で,特に高濃度アルカリ冷却液で穴の腐食を起こす可能性があります.
ステンレススチールは この故障モードを排除します これは センサー装置では重要で 交換なしで 何年も継続的に動作することが 期待されます
The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.
PBTは,より柔らかいプラスチックを膨らませたり分解したりする油や冷却液で,その寸法安定性と表面の滑らかさを維持します.センサーの使用期間中の空気隙の精度を決定するセンサー顔の幾何学を保存する.
Q1: NC 構成では,PLC 入力は E2E-X2D2-N がインストールされ,電源が供給されても,射程内にはターゲットがないとき,何を読み取りますか?
センサーフィールドにターゲットがない状態で電源を供給すると,E2E-X2D2-N出力トランジスタは負荷 (PLC入力) を経由して電流を伝導し,入力が ON (論理 1,正の論理を前提に) と表示されます.
標的が2mmセンサーフィールドに入ると,出力は開きます. 流量は0.8mA漏れレベルまで落ち,PLC入力はOFF (論理0) と読みます. これはNC出力行動です.検出時に開きます.
Q2:E2E-X2D2-NはNC出力がありますが 設置時にどのワイヤが正,どのワイヤが負のいずれかが重要ですか?
DC2ワイヤの回路は偏振しています センサーには2本のワイヤしかありませんが ポジティブとネガティブな端が定義されています
接続を逆転させると正常な動作が妨げられます.オムロンの標準のDC2ワイヤセンサーのワイヤの色コードは:ブラウンワイヤ =電源正 (+24V DCに接続),青い線 = 負荷/出力 (負荷と供給の共通点で連続接続).
突発抑制器の保護は,短時間の極度逆転による永久的な損傷を防ぐが,動作には正しい配線が必要である.
Q3:E2E-X2D2-Nは薄い非鉄金属カバーを通って 鉄の標的を検出できるのか?
E2E-X2D2-Nのセンサーフィールドは 非金属材料 (プラスチックカバー,ガラス,塗料) を最小限の効果で貫通します
センサーと標的の間の非鉄金属シートは より複雑です thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.
厚い非鉄金属のシールドは 磁場をより大きく吸収します
特定の材料を本体装置で試験することは,中間非鉄層による検出能力を確認する唯一の信頼できる方法です.
Q4: 1.5kHzの周波数で E2E-X2D2-Nが 確実に追跡できる 標的の最速の動きは?
1.5kHzのスイッチ周波数では,各オン・オフ・オンサイクルは0.67msかかります.信頼性の高い追跡のために,ターゲットは少なくとも1つの完全なサイクルの間センサーフィールド内に留まなければなりません.
3m/sで通過する2mmの標的は,センサーの追跡限界点で,約0.67msでセンサーの検出ゾーンを横切ります.
信頼性の高い検出のために,標的は2mm以上または3m/sよりゆっくり移動する必要があります.
急速移動するターゲットを持つアプリケーションをカウントするには,この周波数制限に対して安全性範囲で目標通過時間を計算する必要があります.
Q5:E2E-X2D2-Nをインストールした後,設定や校正が必要ですか?
カリブレーションは必要ありません. E2E-X2D2-Nは2mmの検出距離のために工場でカリブレーションされています.
装置は,センサーをM8の穴に入れて,正しい検出隙間に (設定距離0~1.6mm以内) 挿入し,ロックナッツで固定し,2本のワイヤーを接続します.鉄の標的が感知場に入ったり出たりすると出力状態が変化することを確認して正しい動作を検証する.
LED インディケーターはセンサーボディの出力状態を確認します.標準操作には電位計,教えるボタン,ソフトウェアパラメータは必要ありません.
