| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X2D1-NZ |

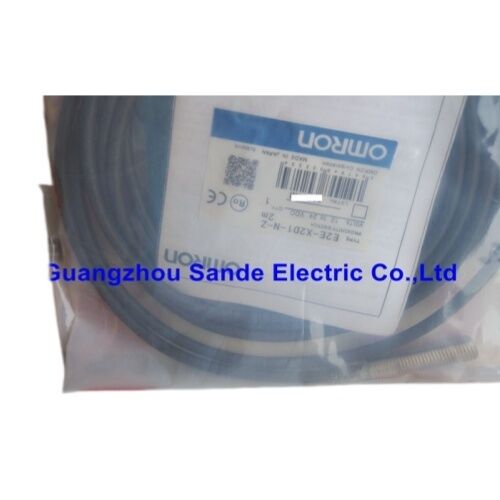

オムロン E2E-X2D1-N-Z は、ステンレス鋼ハウジング、2mm の検出距離、およびケーブルリードの NPN 2線式ノーマルオープン出力を備えた、シールド型 M8 近接誘導センサーです。その 1.5kHz のスイッチング周波数 — 最もすぐに目を引く仕様 — は、標準的な M8 センサーよりも上の性能カテゴリに位置づけられており、従来の近接センサーでは追いつけない検出率を超える場合に適切な選択肢となります。小型、高速、そしてステンレス。
これら 3 つの特徴が、このセンサーが占めるアプリケーションスペースを包括的に定義しています。
M8 × 1mm のねじは、M12 または M18 センサーが入ることができない穴に適合します — タイトな固定場所、狭いガイドレール、小型ロボットツール、クリアランスの限られた計器パネルなどです。ステンレス鋼ボディは、小型センサーが頻繁に配置される腐食性および研磨性の環境に耐性があります。
そして 1.5kHz は、スイッチングサイクルあたり 0.67ms を提供します — 機械のサイクルレートが遅いセンサーの個々のイベントを追跡する能力を上回る場合に必要とされる応答速度です。
2線式 NPN 回路は、M8 カテゴリに 2線式接続の設計のシンプルさをもたらします: センサーへの 2 本の導線が、負荷と直列に接続され、正電源とリターン間に配置されます。
独立した電源導線はありません。LED インジケータは、センサーボディの出力状態を視覚的に確認できます — マルチメーターを負荷に接続せずに検出を確認するのに役立つ、コミッショニングおよびトラブルシューティングの補助機能です。
主な仕様
パラメータ
| 検出距離 | 2 mm |
|---|---|
| ハウジング | M8 × 1mm、シールド、ステンレス鋼 |
| 出力 | NPN、NO、2線式 |
| 供給電圧 | 10～30V DC |
| 応答周波数 | 1.5 kHz |
| 終端 | ケーブルリード (Z) |
| IP等級 | IP67 |
| インジケータ | LED |
| 動作温度 | −25℃ ～ +70℃ |
| M8 のステンレス鋼 — 過酷な小スペース設置向けに構築 | ステンレス鋼ハウジングは M8 センサーカテゴリでは一般的ではありません — ニッケルメッキされた真鍮がより一般的であり、一部の M8 センサーはプラスチックボディを使用しています。 |
ステンレスボディは、数ヶ月のサービスでメッキされた真鍮ハウジングを視覚的に劣化させるような、持続的な化学薬品暴露や機械的接触の下でも表面状態を維持します。これは見た目だけでなく機能的にも重要です: 検出面領域の腐食またはピッチングしたハウジング表面は、電磁界の均一性、そして極端な劣化の場合には検出距離に影響を与える可能性があります。
ステンレス鋼ハウジングは、最小限のメンテナンスでセンサーの耐用年数を通じて寸法および表面の完全性を維持します。
M8 での IP67 保護は、センサーの使用ケースと一致しています — 2mm の検出距離は、センサーが常にターゲットに非常に近く、通常はクーラント、チップ、洗浄液の暴露が現実的な機械の作業ゾーン内に設置されることを意味します。
1.5kHz — 周波数のケース
標準的な M8 近接センサーは通常 200～800Hz でスイッチングします。E2E-X2D1-N-Z の 1.5kHz レート — 0.67ms ごとの完全なスイッチングサイクル — は、低周波センサーでは対応できないアプリケーションで信頼性の高い検出を可能にします。2 つの例で具体的に示します。
しかし、同じ機械がインデックスドライブシャフト上の 200 歯エンコーダディスクの個々の歯を検出するために使用される場合、全速での歯通過率は 200 × (テーブル RPM) となります。
ドライブシャフトの 100 RPM では、毎分 20,000 の歯イベント — 秒間 333 イベント、または 333Hz です。200 RPM では、倍増して 667Hz になります。E2E-X2D1-N-Z の 1.5kHz は、2 倍の安全マージンで 667Hz の歯検出を処理し、センサーの限界に近づく前に 200 歯で最大 450 RPM のドライブシャフト速度をカバーします。
2 番目のケースは、高速コンベアでの小部品の計数で、個々のコンポーネントが毎秒数百の速度でセンサー面を通過します。
ここでは、2mm の検出距離 — 各小部品を重複なくクリーンに捉える非常に小さな検出スポットを意味します — と 1.5kHz のスイッチング周波数の組み合わせにより、標準センサーが連続 ON 信号に統合してしまうスループットレートで、信頼性の高い個々の部品カウントが得られます。
よくある質問
Q1: 出力が「NPN 2線式」ですが、PLC 入力にはどのように配線しますか？
ターゲットが存在しない場合でも、センサーは PLC 入力に小さなオフ状態の漏れ電流を流します — これが誤った出力を防ぐために、PLC 入力のオンしきい値よりも低いことを確認してください。漏れが誤った ON を引き起こす場合は、PLC 入力の両端に並列抵抗（通常 5.6～10kΩ）を追加して、漏れ電流をしきい値以下にシャントしてください。
Q2: 2mm の検出距離は実用的な機械用途に十分ですか、それとも短すぎますか？
2mm は、センサーが非常にタイトな機械的クリアランスに設置する必要があり、ターゲットがセンサー面から 1～1.5mm 以内で確実に通過する検出シナリオ向けに設計されています。
典型的な用途には、治具内の小金属部品の検出、アセンブリパレット内のピン、ネジ、インサートの存在確認、回転部品上の薄い金属特徴（スロット、エッジ、穴）の検出が含まれます。
非常に短い検出距離は制限ではなく特徴です — ヒステリシスが最小限でシャープなオン/オフ遷移と、タイトな機械的配置での予測可能な検出境界を提供します。
Q3: M8 ステンレス鋼ハウジングには特別な取り付け工具が必要ですか？
標準的な M8 × 1mm のメートル六角ナットとロックナットを使用します — どの M8 ファスナーと同じ工具サイズです。湿潤環境でのねじインターフェースでのガルバニック問題を回避し、ハウジングの耐食性に合わせるために、ステンレス鋼ロックナットを推奨します。
ロックナットを指で締めた後、スパナで約 1/4 回転締めてください — M8 ステンレスねじに過度のトルクをかけると、焼き付きのリスクがあります。ステンレス同士の設置では、将来の取り外し時のねじ焼き付きを防ぐために、ねじに焼き付き防止剤を塗布してください。
Q4: 1.5kHz のスイッチング周波数で、このセンサーが信頼性高く検出できる金属ターゲットの最大速度はどのくらいですか？
最大検出率は、周波数とターゲットサイズの両方に依存します。1.5kHz では、最小検出パルス幅は約 0.33ms です。ターゲットが信頼性高く検出されるためには、少なくとも 1 つの完全なスイッチングサイクルだけ検出フィールド内に留まる必要があります。
センサー面を 1 m/s で通過する 2mm のターゲットは、約 2ms の間フィールドを占有します — 0.67ms のサイクルタイム内に十分に収まります。10 m/s では、2mm のターゲットは 0.2ms の間フィールドを占有しますが、これは 1 サイクルよりも短いです — センサーが見逃す可能性があります。
小型で高速移動するターゲットの場合、設置を決定する前に、ターゲットサイズと速度の組み合わせをセンサーの応答時間仕様に対して検証してください。
Q5: E2E-X2D1-N-Z をステンレス鋼ブラケットに取り付けても、検出距離は短縮されませんか？
シールドセンサーである E2E-X2D1-N-Z は、周囲の金属が 2mm の検出距離を短縮することなく、ステンレス鋼を含む金属ブラケットにフラッシュマウントできます。内部シールドがフィールドを前方方向のみに限定します。
ロックナットがセンサーを十分にクランプし、機械の動作中の振動で軸方向の位置が緩まないようにしてください。なぜなら、2mm の公称検出距離での 0.5mm のセンサー移動でも、検出ギャップの 25% の変化を表すからです。
