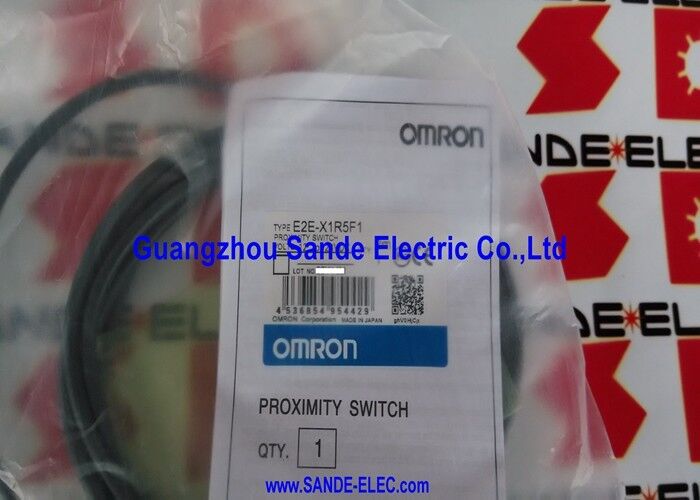

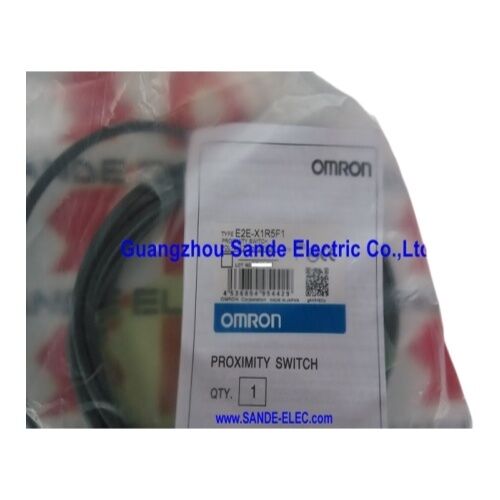

OMRON近距離スイッチセンサー E2E-X1R5F1 E2EX1R5F1
製品概要
についてオムロン E2E-X1R5F1E2EシリーズのシールドされたM8インダクティブ近距離センサーで,3ワイヤの回路でPNP出力を出力する. 1.5mmのセンサー距離,2kHzのスイッチ周波数,M8の穴にスレッドを組み込み,最も速い処理を行うE2E標準範囲内で最も厳密な検出作業です.
2kHzの性能仕様は,このモデルをほとんどのM8センサーと区別しています. 1回の切り替えサイクルは,高速で回転する小さなギアで歯を信頼的に数えるのに十分な速さで0.5msかかります.数千回転/分で回転ディスクの穴を検出する低速度センサーが連続出力に検出を統合する.
M8センサーが通常使用されているアプリケーションの材料耐久性を保証する機械の作業区域内の検出点で冷却液が機械的な接触は正常な状態です
基本規格
| パラメータ |
価値 |
| 距離感知 |
1.5mm (±10%) |
| 距離設定 |
0~1.2mm |
| 住宅 |
M8 × 1mm,シールド,ステンレス鋼 |
| 生産量 |
PNP,NO,3ワイヤ |
| 供給電圧 |
12~24V DC (10~40V稼働) |
| 現在の消費量 |
最大13mA |
| 切り替え能力 |
0〜200mA |
| 応答頻度 |
2kHz |
| 標準目標 |
鉄 8 × 8 × 1 mm |
| IP 評価 |
IP67 |
| 動作温度 |
−40°Cから+85°C |
| 住宅用材料 |
SUS (ステンレス鋼) |
| 保護 |
突発,短回路,逆極性 |
シールド M8 デザイン 特徴
遮蔽構造により,電磁場がセンサー面から直接前向きに焦点化され,センサー距離1.5mmを減らすことなく金属ブレーキにフラッシュで設置できます.周囲の金属は 前向きに投射されたフィールドを吸収しない検知を損なうことなく,保護用金属加工に埋め込み装置を可能にします.
M8スレッドとロックナッツは,最初のマウント後に精細な軸調整を提供し,ロックナッツが締められる前に正確なギャップ設定を可能にします.標準の8mm標的より小さい特徴を検出するために信頼性の高い検出を確認するために,実際の切り替え距離を特定のターゲットで測定する必要があります.
性能特性
2kHzの平均応答周波数で E2E-X1R5F1は 1秒間に2000回までの検出サイクルを処理します2kHz 最大の 50-70% (約 1 kHz) の範囲内にとどめなければならない.秒間に1,000~1,400のイベントが起こる).
10~40Vの動作範囲は,典型的な10~30Vの範囲を超えています.寛大な規制容量を持つ24Vシステムと,リモート装置で遭遇する36V名目産業用電源を偶発的に容認する.
よく 聞かれる 質問
Q1: E2E-X1R5F1 (PNP) と E2E-X1R5E1 (NPN) の違いは何ですか?
両者はM8シールド3ワイヤーセンサーで,物理構造,1.5mmのセンサー距離,2kHzの周波数,IP67保護が同一である.F1後足はPNP (ソース) 輸出を表示する.E1 は NPN (沈み) の出力を示します. PNP入力 PLC カード (欧州標準) の場合は F1/PNP,NPN入力 カード (日本/東アジア標準) の場合は E1/NPN を選択します.
Q2: 部品は"時代遅れ"と記載されています. 直接交換できるものがありますか?
オムロンが生産を停止したが,残余品とリニューアルストックは利用可能である.オムロンの現在のE2Eシリーズの同価は,同等のM8シールドPNP仕様を持つE2EWまたはE2ERシリーズです.交換する前にケーブルの色コード,コネクタタイプ,供給電圧の要件を確認します.
Q3: スイッチ容量は0~200mAと記載されています.最小電流の要件はありますか?
2ワイヤセンサーとは異なり,E2E-X1R5F1の3ワイヤのPNP出力は最小負荷電流の要件がありません.ゼロ負荷電流 (オープン回路出力) が許容されます.最大200mAは絶対上限です継続的に電源を供給するアプリケーションでは,この限界に近い持続的な動作を避けるべきである.
Q4: 熱い機械環境では,-40°Cから+85°Cの温度範囲とはどういう意味ですか?
この範囲はセンサーがセンサー仕様を満たしながら 耐える環境温度を表します85°Cはセンサー位置のキャビネット空気の温度を指します. 固定ブレーキットや作業部品の表面温度ではありません.. 熱した環境では,この限界に対して実際の環境温度を確認します.
Q5: 標準感知対象は8×8×1mmの鉄です 小さい標的はどうなるのでしょうか?
センサーの電磁場に表面面積が少ないので コイルに戻るフルースを減らし 検出距離を効果的に短縮します常に実際の切換点を特定のターゲットで測定し,測定された切換距離の範囲内で作業間隔を設定します..
