| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X1R5E1 |

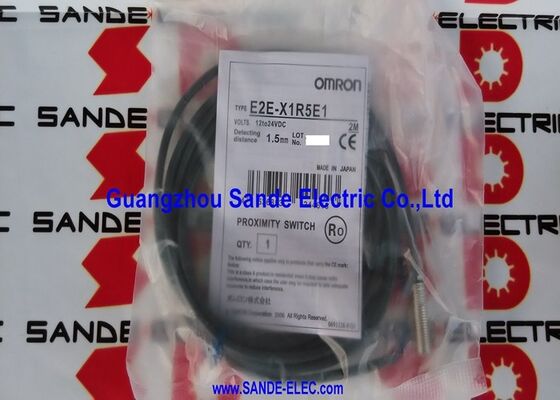

オムロン E2E-X1R5E1 は、シールドタイプ、M8、非接触近接センサです。公称検出距離 1.5mm、3線式 NPN ノーマルオープン出力、12-24V DC 電源仕様です。2kHz の応答周波数により、標準的な E2E シールドタイプ M8 シリーズの中では高速な部類に入ります。これは、低周波センサでは確実に追従できないような高速な検出が必要なアプリケーションに最適です。同時に、E2E シリーズでおなじみの信頼性、IP67 の耐油性、フラッシュマウント可能な機械的互換性も維持しています。1.5mm の検出距離は、非常に小さな対象物が正確な位置にあることを確認したり、部品の微細な特徴（スロット、穴、エッジ、ピン、ブレード）を検出したりするのに最適です。検出距離が長いと、どの特徴がトリガーとなったのか曖昧になる可能性があります。
主な仕様
項目
| 検出距離 | 1.5 mm (±10%) |
|---|---|
| 設定距離 | 0-1.2 mm |
| 復帰差 | Sn の最大 10% |
| ハウジング | M8 × 1mm、シールド |
| 出力 | NPN、NO、3線式 |
| 電源電圧 | 12-24V DC |
| 動作範囲 | 10-30V DC |
| 消費電流 | 最大 13 mA |
| 応答周波数 | 2 kHz |
| 標準ワーク | 鉄 8 × 8 × 1 mm |
| 保護等級 | IP67 + 耐油性 |
| 温度範囲 | -40℃ ～ +85℃ |
| 認証 | CE, CCC |
| コンパクトハウジングでの高速検出 | 2kHz ということは、E2E-X1R5E1 は 0.5 ミリ秒で完全な検出サイクル（ON から OFF、そして ON に戻るまで）を完了することを意味します。対象物がセンサ面に高速で通過するアプリケーションでは、このスイッチング速度が、センサが確実に分解できる最大対象物通過速度を決定します。 |
フラッシュマウント対応
E2E-X1R5E1 のシールド構造は、電磁界を検出面から前方に集中させ、M8 ボディに統合された内部シールドによって横方向の電磁界の広がりを抑制します。
環境保護
IP67 は、完全な防塵と 1 メートルまでの一時的な水没をカバーします。オムロンの追加の「耐油性」分類は、シーリング材が水だけでなく、切削油やクーラントへの継続的な暴露に対して適格であることを確認しています。
よくある質問
Q1: 出力が NPN ですが、PLC のデジタル入力にはどのように接続しますか？
