| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | D4C-3202 |

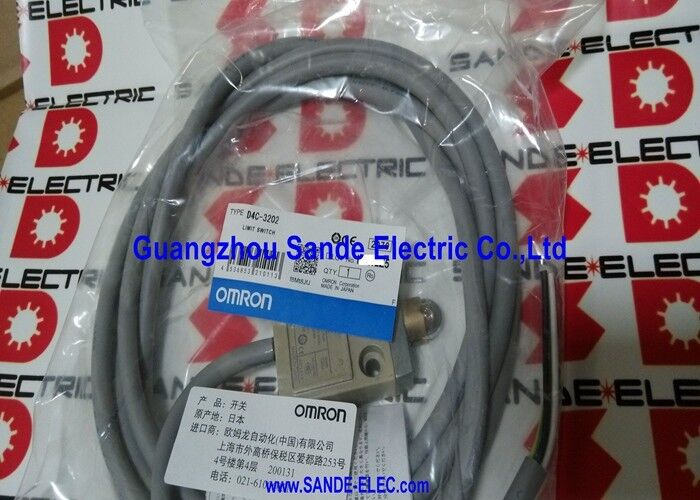

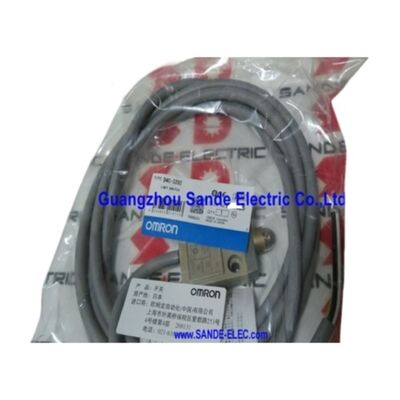

オムロン D4C-3202 は、ローラープランジャーアクチュエータを備えたコンパクトなエンクローズドマイクロスイッチで、定格は 4A/30V DC、IP67 トリプルシール保護と 3 メートルの VCTF 耐油ケーブルが付属しています。SPDT の接点構成（コモン端子にノーマルオープン接点 1 個とノーマルクローズ接点 1 個）により、単一のスイッチボディで検出機能と安全インターロック機能の両方を実行でき、制御回路で必要なロジックに応じていずれかの接点に配線できます。小型、堅牢、密閉：この 3 つの特徴が D4C シリーズを定義しており、工作機械、コンベアシステム、油圧プレス、包装機械、およびグローバル製造業の産業オートメーション機器に採用されている理由を説明しています。
ダイカストアルミニウムハウジングは、クーラント、切りくず、振動が継続的に発生する工作機械の設置環境に耐えます。IP67 トリプルシール構造により、その環境が接点機構に一切侵入しないようにします。
そして、コンパクトなフォームファクタにより、より大きなエンクローズドスイッチでは収まらない狭い機械スペースにもスイッチを設置できます。
赤色 LED の動作インジケータは、シンプルでありながら価値のある実用的な機能です。
ローラープランジャーが押し込まれる（ターゲット検出、接点切り替え）と LED が点灯し、アクチュエータが正しくトリガーされていることを一目で確認できます。
機械のセットアップやトラブルシューティング中に、この視覚的な確認により、個別のマルチメータ測定や PLC 診断画面のチェックが不要になります。スイッチ本体がその状態を継続的に示します。
主な仕様
パラメータ
| アクチュエータ | ローラープランジャー |
|---|---|
| 接点形式 | SPDT (1 NO + 1 NC) |
| 定格電流 | 30V DC で 4A |
| 操作力 | 11.77 N |
| 復帰力 | 4.41 N |
| ケーブル | VCTF 耐油、4芯、3m |
| インジケータ | 赤色 LED |
| IP 保護等級 | IP67 |
| ハウジング | ダイカストアルミニウム |
| 機械的寿命 | 10,000,000 回 |
| 電気的寿命 | 200,000 回 (125V AC, 5A) |
| 突入電流 (NC) | 最大 20A |
| 突入電流 (NO) | 最大 10A |
| 規格 | EN60947-5-1, UL508, CSA C22.2 No.14 |
| IP67 トリプルシール構造 — 3 つのバリア、1 つの結果 | IP67 保護（完全な防塵性と一時的な水没耐性）は、マイクロスイッチの 3 つの潜在的な侵入経路（アクチュエータが本体に入るプランジャー穴、接点が配置されている内部スイッチチャンバー、ケーブルの引き込み口）があるため、マイクロスイッチに 3 つの別々のシーリングポイントを必要とします。 |
プランジャー部分はニトリルゴム製パッキンシールと、アクチュエータと一緒に動くダイアフラムによってシールされており、連続的な流体バリアを維持しています。そのため、プランジャーはシールを破ることなく全ストロークを移動できます。
スイッチ部分は接点アセンブリを覆うニトリルゴム製キャップによって隔離されており、プランジャーシールを通過した流体が接点に到達するのを防ぎます。
ケーブルの引き込み口は、ケーブルジャケットとハウジングの間の隙間を完全に埋める封止材によってシールされています。
この 3 段階のアプローチにより、個々のコンポーネントではなく、アセンブリ全体として IP67 等級が実現されています。
3 つの潜在的な侵入ポイントのうち 2 つしかシールしないスイッチは、IP65 または IP66 のラベルが付いていても、クーラント浸漬環境では最終的に故障します。
工作機械のエンクロージャの底に溜まったクーラントにスイッチが定期的に浸漬される工作機械用途では、D4C-3202 のトリプル構造が重要な仕様となります。
ローラープランジャーアクチュエータ — セルフリリース機構
ローラープランジャーは、垂直プランジャーの動きと、アクチュエータカムまたはドッグに接触する先端の低摩擦ローラーを組み合わせています。
プランジャータイプのアクチュエータのセルフリリース特性（固定カムによって作動位置に無期限に保持できるローラーレバーアクチュエータとは異なり）は、カムが離れるとプランジャーがスプリング力で元の位置に戻ることを意味します。
11.77N の操作力と 4.41N の復帰力は、機械的ヒステリシスを定義します。カムは作動させるために少なくとも 11.77N を加えなければならず、カム力が 4.41N 未満になるとスプリング力がプランジャーを復帰させます。
高サイクル用途（毎時数百サイクルで実行される、各機械サイクルの終端での位置確認）では、10,000,000 回の機械的作動定格により、スイッチが主要なメンテナンス間隔よりも長持ちし、計画的な交換なしでサービス寿命が保証されます。
VCTF 耐油ケーブル — 4 芯、3 メートル
VCTF（ビニルキャブタイヤフレキシブル）耐油ケーブルジャケットは、工作機械の設置環境で一般的な切削油、作動油、水性クーラントに対する耐性を提供します。
VCTF コンパウンドは、この可塑剤の移行に抵抗し、機械の耐用年数を通じてジャケットの柔軟性と完全性を維持します。
ケーブルの 4 芯は、D4C-3202 の SPDT 接点構成に対応しています。コモン端子、ノーマルオープン接点、ノーマルクローズ接点、およびシールド/アースにそれぞれ 1 芯ずつです。
これにより、SPDT 接点を、オペレーティブスイッチング機能（通常は安全インターロック用の NC 接点）とフィードバック信号（通常は位置確認用の NO 接点）の両方で並列に配線でき、スイッチ位置から個別のケーブルを配線する必要がありません。
3 メートルの固定長は、スイッチが制御盤から数メートル以内に取り付けられる標準的な工作機械の設置に適しています。
より長いケーブル配線については、キーエンスは D4C シリーズのドキュメントでケーブル延長方法を指定しています。
FAQ
Q1: D4C-3202 は 4A/30V DC 定格ですが、ソレノイドバルブコイルのような誘導性負荷を直接切り替えることはできますか？
オムロンの D4C シリーズのドキュメントでは、さまざまな負荷特性に対する誘導性負荷定格を指定しています。
かなりのコイル電流での直接ソレノイドスイッチングの場合、誘導性定格に対して負荷電流を確認してください。境界ケースの場合は、マイクロスイッチの接点を保護するために、中間リレーを使用してください。
Q2: D4C-3202 は他の D4C スイッチとギャングマウントできますか？
はい。D4C シリーズのプランジャーモデルはギャングマウント用に設計されています。複数のスイッチを並べて取り付けることができ、プランジャーは共通のアクチュエータレール上に配置され、それぞれが独立してスイッチングします。オムロンはギャング構成用の取り付けハードウェアを提供しています。
最大 6 つのスイッチを一緒に取り付けることができます。ギャングマウントは、単一のアクチュエータプレートが複数の位置条件を同時に確認するマルチポジション検出アレイで使用されます。
Q3: D4C-3202 と D4C-2202 モデルの違いは何ですか？
どちらもローラープランジャー D4C スイッチで、3 メートルの VCTF 耐油ケーブルと IP67 保護を備えています。主な違いは電気定格です。D4C-3202 は 4A/30V DC 定格（DC 中心用途向け）ですが、D4C-2202 は 5A/125V AC 定格（AC 制御回路向け）です。
D4C-3202 は、PLC 制御機械に見られる DC 24V 制御回路に適した選択肢です。D4C-2202 は、古い機械設計で一般的な AC 115V または 230V の制御配線に適しています。
Q4: 操作力が 11.77N と指定されていますが、これはどのように測定されますか？
操作力とは、プランジャー軸に垂直な力（つまり、プランジャーをまっすぐ下に押す力）で、スイッチを元の位置から接点が状態変化する点まで作動させるために必要な力です。EN60947-5-1 仕様に従って標準条件下で測定されます。
実際の機械設置で、カムがローラーに角度を持って接近する場合、スイッチを作動させるために必要な有効な力は、接近角度に依存します。角度が急になるほど、プランジャー軸に沿った力の成分が減少し、軸方向の 11.77N を達成するために必要なカムの総力が増加します。
ドッグまたはカムは、すべての意図された動作速度で十分な軸方向の力を提供するように設計する必要があります。
Q5: 赤色 LED はスイッチ接点から電流を引き込みますか？電気定格に影響しますか？
D4C-3202 の LED インジケータはスイッチ接点から電力を供給されます。NO 接点の負荷と並列に配線されています。
これは、スイッチが作動すると LED がわずかな連続電流を引き込むことを意味し、接続された負荷で利用可能な電流が減少します。オムロンは、D4C のドキュメントで LED の並列漏れ電流を指定しています。
4A の制限に近い高電流用途では、LED 電流を利用可能な負荷電流から差し引いてください。標準的な PLC 入力負荷（5～15 mA）の場合、LED の寄与は無視できます。
