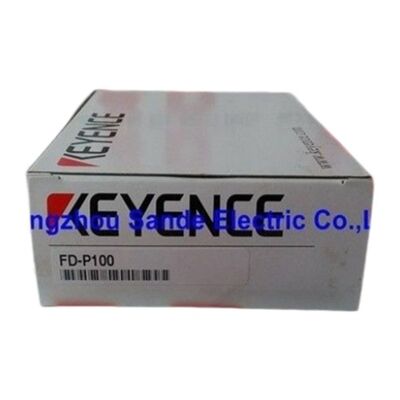

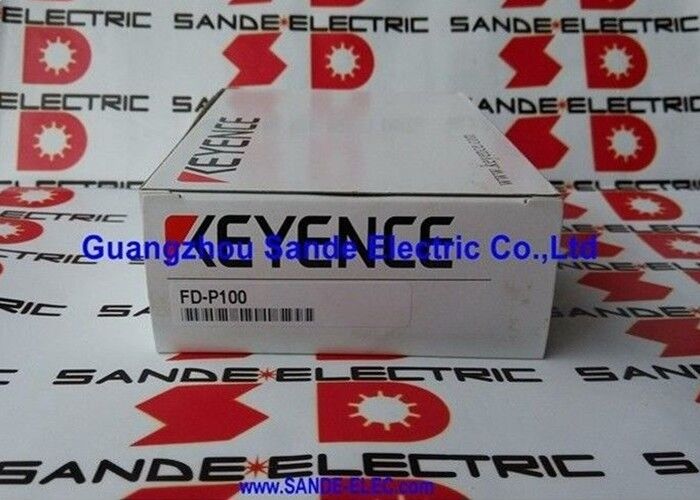

キーエンス流量センサー FD-P100 FDP100 FD-P100

流量圧感センサーヘッド 液体流量検出,PLC対応,インラインマウント

概要

についてキーエンス FD-P100キーエンス製 デジタル流量センサーシステムのセンサーヘッド部品で,液体モニタリング用では,1分間に10〜100リットルの流量範囲をカバーします.

FD-P100センサーヘッドが流量線に直接設置され,制御パネルの便利な位置に別個のアンプユニット (DINレールのためのFD-V70Aまたはパネル設置のためのFD-V75A) が設置され,電子機器を液体から遠ざける熱と振動が検出地点に

このスプリットアーキテクチャは,分離増幅器設計の実用的な利点です.

センサーヘッド自体は,冷却液噴霧,プロセス温度,または機械的な振動から危険にさらされる電子機器を運ぶものではありません.その仕事は純粋に流体機械です:増幅器が処理する信号を生成するために.

制御パネル環境に設置されたアンプにはディスプレイ,スローズ値比較器,アナログ出力,PLCインターフェースが含まれます.

キーエンスのFDシリーズに精通しているエンジニアは,FD-V製品ファミリー全体で使用されている同じ哲学としてこれを認識しますそれぞれがそれぞれの操作環境に最適化されています.

PLCベースの製造システムでは,FD-P100は,PLCプログラムが冷却回路モニタリング,加工作業開始前の冷却液流量確認に使用する流量データを提供します.プロセス流体制御低温安全値を下回るとアラームが発生します

増幅器のNPNまたはPNPオープンコレクター出力 (増幅器変種に応じて) は,中間信号条件付けなしでPLCのデジタル入力モジュールに直接接続する.

基本規格

2つのコンポーネント,1つのシステム

FD-P100センサーヘッドとそのペアアップリファーは,センサーポイントと制御電子機器の物理的な分離が決定的な技術優位性であるシステムを形成します.

製造環境では,センサーをポンプ近く,機械の内側,熱源の近く,または電子機器にストレスを及ぼす場所に置く必要があります.スプリットアーキテクチャにより,アンプの信頼性が損なわれずに最適なセンサー配置が可能.

The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).

通常の動作では毎秒5回 画面が更新され リアルタイムで流量変動を 観測できる速さです

増幅器からの2つの制御出力は,独立した限界モニタリングを提供します. 1つの出力は"正常流量確認"をシグナル化し,2番目の信号は"流量が低すぎ,動作を停止します".

この二重出力機能は,最低流量と最大流量の両方の確認が1つの装置で要求されるセキュリティ・インターロックアプリケーションに対応します.

応答時間とアナログ出力

選択可能な応答時間 (0.5〜60秒) は制限ではなく,表示値と出力値が流量変化にどの程度迅速に対応するかを決定する意図的な平均関数です.

短時間 (0.5 〜 1 秒) の応答は,急速な流量停止または急増の検出に適しています.

より長い応答時間 (5 〜 60 秒) は,安定流量アプリケーションにおける渦巻感による変動を平均する.安定したディスプレイと出力を生成し,瞬間のパルスから偽アラームを誘発しない.

アナログ出力 (増幅器経由),20°C/25°Cで0.5%のフルスケール精度で,10~100 L/min の全流量範囲をPLC アナログ入力モジュールに適した比例電信号に変換する.

この連続信号により 監督システムは 時間の流れデータを動かし 累積消費を計算しポンプやフィルターの性能が 徐々に低下する傾向を 検出し 限界値を超えることに 反応するだけでなく.

PLC統合 制御システムへの直接接続

FD-P100とペアリングされたアンプは,PLCフィールドデバイスとして設計されています.

電力源はPLCの24VDCフィールド電源から抽出される.NPNまたはPNP出力ロジックは,アダプターなしでPLC入力カードの極度に直接マッチする.アナログ出力は標準の420 mAまたは電圧アナログ入力チャンネルに接続する.

FDシステムとPLCの間には信号変換器,リレーインターフェイス,または中間増幅器段階は必要ありません.

プロセスの確認インターロックでは,冷却流が確認されるまで加工サイクルが開始できない場合,PLCはFD増幅器からの流量状態出力を標準デジタル入力として読みます.

次の操作を許可する前に "流れ確認"を待っています 他のフィールドセンサーと同じです

よくある質問

Q1: FD-P100は"センサーヘッド"として記述されています. 完全なシステムは何で構成されていますか?

FD-P100は線内感知要素のみである.完全な動作システムには,FD-P100と互換性のあるKeyence FD-Vシリーズアンプ:FD-V70A (DINレール,NPN出力) をペアする必要があります.FD-V70AP (DINレール), PNP出力),FD-V75A (パネルマウント,NPN) またはFD-V75AP (パネルマウント,PNP).

増幅器は12~24Vの直流電源を提供し,センサーヘッド信号を処理し,LEDディスプレイを駆動し,スイッチング出力を生成し,アナログ出力を供給します.

センサーヘッドだけでは 使える出力がない

Q2: FD-P100 に対応する液体は?

FDシリーズは,冷却水,切断冷却剤,水力油,一般プロセス液を含む産業用液体流量モニタリングのために設計されています.,FD-P シリーズの濡れた材料に対する Keyence の互換性データに対して,設置前に確認する必要があります.

物質汚染が懸念される攻撃的な化学物質や超純液体については,流体仕様に合わせて湿った部品材料を確認する.

Q3: 増幅器の流量限界はどのように設定されますか?

FD-V70A/V75A増幅器は,LEDディスプレイの現在の流量値をモニタリングしながら,フロントパネルのボタンを介してスロージュ設定を提供します.

2つの独立した限界値 (上限と下限) を独立して設定できます.

増幅器は,外部入力によるバンク切り替えもサポートします. PLCは,バンク入力を切り替えることで,最大4つの事前にプログラムされたスリージルセットの中から選択できます.同じセンサーが複数の製品やプロセス条件に手動的な制限値調整なしで対応できるようにする.

Q4: アナログ出力精度値0.5% F.S. はどの値に参照されていますか?

完全スケール精度0.5%は,液体温度20°Cと環境温度25°Cで適用される.これはキーエンスのFDシリーズ精度仕様の標準基準条件である.

他の液体または環境温度の場合,センサーヘッドとアンプの電子機器の両方に及ぼす熱影響により,わずかに大きな偏差が生じる可能性があります.

広範囲の温度範囲の精度を必要とする流量モニタリングアプリケーションでは,アンプの温度係数仕様と期待される動作温度範囲を評価する.

Q5:FD-P100は流量と圧力を同時に検出できますか?

FD-P100は流量センサーヘッドです.圧力測定には別の圧力センサーが必要です.

流量範囲の"P100"表示は,圧力測定機能ではなく,最大流量 (100 L/min) を示します.

流量と圧力の同時モニタリングには,同じPLCに接続された別の圧力トランスミッターまたはスイッチが標準的なアプローチです.
