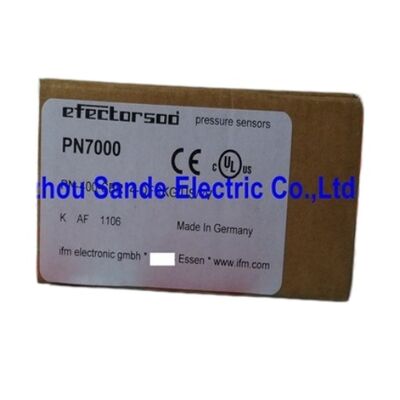

ifm PN7000 圧力センサー G1/4 PN7000 PN7000

36VDC、PNP/NPN、G1/4外部、M12、IP67、±0.25%精度

概要

Q1: PN7000はアナログ出力がありますか、それともスイッチング出力のみですか？は、IFMのPN7000シリーズの0～400 bar電子圧力センサーです。このシリーズは、真空/低圧空圧（PN7004の-1～10 bar）から、プレス、射出成形機、ダイカスト装置、高圧油圧ユニットに必要な厳しい油圧までをカバーするファミリーの高圧メンバーです。一体型ディスプレイ、PNP/NPN設定可能な出力、コンパクトなボディにG1/4外部ねじを備えたPN7000は、アダプターなしで標準的な油圧ポートに直接取り付けられます。400 bar（5,800 psi）は、ほぼすべての産業用油圧システムに十分な圧力です。射出成形における標準的な高圧油圧は、射出ストローク中に通常200～350 barに達します。金属プレス機も同様のレベルで動作することが多く、冷間等方圧プレスはさらに高くなりますが、PN7000の400 barレンジは、ほとんどの生産機械の油圧回路をカバーします。

このセンサーは、アナログフィードバック用の4～20mA出力を持つ精密プロセス伝送器ではなく、状態監視およびスイッチングデバイスであり、圧力高/低アラーム、機械インターロック、プロセス確認のためのスイッチング出力を提供します。

600 barの公称圧力定格と1,000 barの最小破裂圧力は、油圧デューティに適した機械的安全マージンを提供します。

油圧システムは圧力過渡現象を発生させます。急速なバルブ閉鎖はウォーターハンマー相当のスパイクを引き起こし、アキュムレータ充電は圧力ピークを生成し、圧力リリーフバルブの応答は瞬時ではありません。PN7000のハウジングは、ダイヤフラムの損傷やゼロシフトなしに、これらの過渡現象を通常の動作範囲をはるかに超えて耐えます。

主な仕様

パラメータ

測定範囲、公称圧力、破裂圧力の関係がセンサーの安全アーキテクチャを定義します。測定範囲（0～400 bar）は、センサーの出力が正確で校正されている範囲です。

公称圧力（600 bar）は、センサーが損傷やゼロオフセットシフトなしに耐えることができる最大静圧であり、動作限界ではなく証明圧力です。破裂圧力（1,000 bar）は、壊滅的な故障の閾値であり、センサーハウジングが機械的に故障する圧力です。

1,000 barの破裂圧力は、公称圧力の2.5倍、測定範囲の2.5倍であり、油圧用途にとって重要な安全マージンです。高圧油圧システムは、負荷遮断イベントやバルブの急閉時に、定常状態の動作圧力よりも大幅に高い瞬時圧力スパイクを経験する可能性があります。

PN7000の破裂圧力は、これらのイベント中にセンサーが爆発や流体噴射のリスクなしに機械的に無傷であることを保証します。

精度仕様――BFSL対LS

±0.25% BFSL（Best Fit Straight Line）仕様は、測定値がセンサーの校正曲線を通る最良適合直線からのフルスケール（400 bar = ±1 bar）の±0.25%未満でしか偏差しないことを意味します。

Q1: PN7000はアナログ出力がありますか、それともスイッチング出力のみですか？±0.5% LS（Least Squares）仕様は、わずかに保守的であり、エンドポイント固定効果を含み、ゼロおよびスパンが個別にトリムされていない設置でユーザーが観察する誤差を表します。

FAQ

Q1: PN7000はアナログ出力がありますか、それともスイッチング出力のみですか？PN7000はスイッチング圧力センサーであり、その出力はプログラム可能な設定点でオン/オフになるPNPまたはNPNスイッチング接点であり、連続アナログ信号（4～20mAまたは0～10Vなど）ではありません。ディスプレイには現在の圧力値が数値で表示されますが、この読み取り値はコントローラー入力用の連続アナログ信号としてセンサーから出力されません。

PID制御やデータロギングに連続アナログ圧力フィードバック信号が必要な場合は、アナログ出力を持つ別のセンサー（4～20mA伝送器など）が必要です。

Q2: G1/4外部ねじとはどういう意味ですか？NPT継手と互換性がありますか？

G1/4外部ねじは、センサー本体にオスねじが付いたBSP（British Standard Pipe）平行ねじです。NPT（National Pipe Taper）ねじとは互換性がありません。BSPは平行であり、NPTはテーパーであるため、寸法が似ていても互換性はありません。

油圧マニホールドまたはパイプ継手には、PN7000を直接受け入れるためのメスG1/4 BSPねじポートが必要です。機械がNPTねじ（北米製機器で一般的）を使用している場合は、BSPからNPTへのアダプターが必要です。

Q3: PN7000のスイッチング設定点はどのようにプログラムしますか？

設定点のプログラムは、センサー本体のプッシュボタンと一体型ディスプレイを使用して行われます。IFMの標準パラメータ入力インターフェースにより、設定値をbar、psi、またはMPaで入力できます。IFM PN7000操作マニュアルに、完全なプログラミング手順が記載されています。

基本的な設定点構成には、外部ツール、ケーブル、またはソフトウェアは必要ありません。一部のPN7000バリアントには、ネットワークパラメータ設定用のIO-Linkインターフェースが用意されています。

Q4: PN7000は作動油で使用できますか、それとも水系流体に限定されますか？

PN7000は、鉱物油、合成作動油、水-グリコール作動油を含む油圧デューティ用に設計されています。セラミック測定セルは、これらの媒体に対して化学的に耐性があります。

シーリング材とハウジングは、標準的な鉱物油組成から外れる異常な作動油添加剤または合成流体タイプに対して検証する必要があります。IFMのPN7000の媒体適合性ドキュメントには、特定の流体に関するガイダンスが提供されています。

Q5: 油圧機械の設置という文脈で、IP67等級とは何ですか？

IP67は、センサーが完全に防塵であり、水深1mへの一時的な浸漬に耐えることを意味します。油圧機械の設置では、油圧マニホールドやシリンダー接続の周りで発生する油ミスト、流体飛沫、偶発的な浸水をカバーします。

IP67等級をケーブルエントリーで維持するには、M12コネクタを完全に嵌合する必要があります。コネクタが接続されていない場合、シールされていないポートはIP等級を低下させ、流体の侵入を許します。流体にさらされる前に、必ずM12コネクタを嵌合してください。
