| 起源の場所 | アメリカ合衆国 |
| ブランド名 | BENTLY |
| 証明 | CE ROHS |
| モデル番号 | 330901-00-05-02-00 |

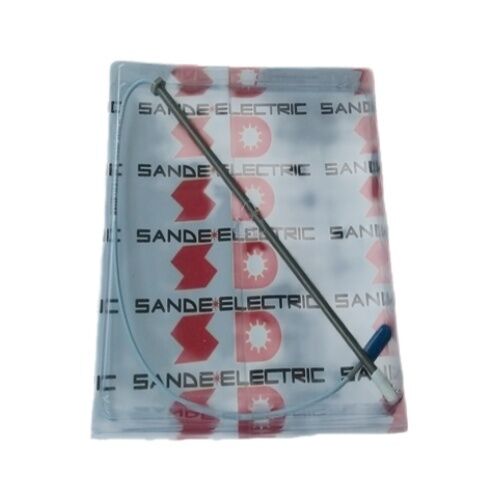

についてベンティ ネバダ 330901-00-05-02-003300 XL NSv 接近探査機シリーズ 円筒印章式電流変換器のコンパクトな0.5インチケース構成で,回転機械における軸径移動の非接触測定を目的とする.
探査機の先端は,電気を伝導するシャフト表面が近くを通過することで,電磁場を発生させ,この波動は,3300 NSvのプロシモメーターによって電圧に変換され,探査機先と軸間の隙間に比例する連続DC信号を供給する..
3300 XL NSv システムは ベンティ・ネバダの 作業馬の近接トランスデューサープラットフォームで タービン,コンプレッサー,ポンプ,モーター,状態モニタリングのために軸振動と位置モニタリングが必要な他の回転機械保護,およびプロセス制御
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
-00-05配置のコンパクトな0.5インチケース長さは,設置穴の深さが限られている装置のために特別に設計されています,探査機体周りの半径空隙が限られた装置,または元の装置がより短い探査機設計を使用した後装位置.
0.0インチ無糸の部分 (00前置詞) は,スンドの端から糸の部分が伸びていることを意味します.薄糸口での接触を最大化し,糸のないセクションの深さを無駄にしない.
| パラメータ | 価値 |
|---|---|
| 糸 | 1/4-28 UNF (装甲なし) |
| 無糸の長さ | 0.0インチ |
| 事件の長さ | 0.5インチ |
| コネクタ | ミニコアキシアル クリックロック (標準ケーブル) |
| 事件資料 | AISI 304ステンレス鋼 |
| 提示資料 | PPS (ポリフェニレン硫化物) |
| キャベルの阻力 | 75 Ω 同軸 |
| キャベルの隔熱 | FEP |
| 敏感性 | 200 mV/ml (7.87 V/mm) |
| 周波数応答 | DCから10kHz |
| 動作温度 | −52°C から +177°C |
| DC抵抗 (ケーブル) | 4.0 ± 0.5 Ω (0.5m) |
| 最大スレッドエンゲージメント | 0.375インチ |
| 推奨トーク | 5.1 N·m (45 イン·ポンド) |
| 互換性のあるシステム | 3300 XL NSv |
| 承認 | 標準 (オプション00) |
330901-00-05-02-00 探査機は,3つのコンポーネントの近距離トランスデューサーシステムの1つの要素である:探査機自体,探査機と近距離器を接続する延長ケーブル,そして3300 XL NSv近視器 (コンディショニングモジュール).
探査機は渦巻き電流を発生させ 延長ケーブルは原始のRF信号を伝達しますそして近感器は,ギャップ依存RF信号をキャリブレーションされたDC電圧出力に変換します. 通常は,キャリブレーションされた遠いギャップで−18Vで,シャフトが探査機端に近づくにつれて−1Vに変化します..
この分散型アーキテクチャは,測定点 (探査機) と電子機器 (近距離計) を分離する.
探査機にはアクティブ・エレクトロニクスがない. ワンドコイルとチューニング・ネットワークのみ. 探査機が半導体回路を損傷する−52°C~+177°Cの範囲で動作できるようにする.
プロシミータは,冷たい,よりアクセス可能なパネルに設置され,機械のハウスの熱や振動環境から遠ざかります.
ベンティ・ネバダの 3300 XL NSvシステムは 3300 XL拡張ケーブルと近接装置と バックバック互換性があります330901-00-05-02-00を既存の装置で 330901シリーズ以前の探査機と直接交換可能にする.
ClickLocミニ同軸接続器 (オプション02) は,標準の3300 XLケーブル接続器にマッチし,フィールドケーブル組成を変更することなく探査器の交換を可能にします.
0.5インチケース長さは,機械のケース表面から探査機先まで物理探査機深さを決定します. 1/4-28 UNF 糸で探査機ポートに完全にスレッドすると,0.5インチケースは,探査機の先端を位置付け 0.5 インチ以下 座標面以下に,この寸法に適合する軸孔深さに適した.
深い深みのある場所のシャフトに到達するために使用される長い探査機の変種とは異なり,0.5インチケースは,キャッシング表面に近い測定のために使用されます.
推奨するモントルは5.1 N·m (45 in·lb) で,絶対最大は7.3 N·m (65 in·lb) である.
最大トルクを超えると,PPS探査機先のスレッド変形や損傷が起こり得る.極のPPS材料は,化学的に耐性があり,機械的に硬くても,過剰な扭曲負荷で切断されるため,特に重要です..
探査機ボディのビトンOリングシール探査機ポートのオイルとプロセス流体に対して正面シールを提供; 設置前にOリングの状態を検査し,割れ目または変形した場合に交換.
3300 NSv システムでは,探査機先とシャフトの間の最適な作業間隔は,約 2 mm (80 mils) である.
このギャップでは,システムは線形範囲の中心部近くで動作し,最大解像度を提供し,熱膨張や軸の傾斜によるギャップエラーに対する感受性を最小限に抑える.
このギャップは,スンドの軸位置をスレッドポートに調整して設定され,軸を静止させることでDC出力電圧を測定することによって確認される.
Q1: 330901-00-05-02-00 の最適の作業間隔は? どうやって設定する?
3300 NSv システムは約 2mm (80 mils) の名前のギャップを校正しています.探査機を軸向きに調節し,近感器からのDC出力電圧が約−10V (3300 NSvシステムでは−18Vから−2Vの線形範囲の真ん中点) まで調節する..
探査機の線形測定範囲の中心に位置する.ロッキングナッツでこの位置で探査機をロックし,参照として近感器の出力電圧を使用して,ギャップが仕様内であることを確認.
Q2: 330901-00-05-02-00 は,延長ケーブル 直接近視器に接続せずに使用できますか?
探査機のClickLocミニ同軸コネクタ (オプション02) は,標準の3300 XL NSv拡張ケーブルに接続し,その後近接器に接続する.
試験台試験では,拡張ケーブルなしで探査機を近接器に接続することは物理的に可能ですが,校正システムは特定のケーブル阻力によって設計され特徴付けられています.
延長ケーブルを使わないか ベントリーネバダの 3300 XL 仕様に合わないか システム感度や線形範囲に影響しますフィールドの設置のために常に正しいBentlyネバダ 3300 XL延長ケーブルを使用.
Q3: 承認はオプション 00 (標準) と記載されています.これは危険地帯の設置を妨げていますか?
標準承認 (オプション00) は,この探査機変種には,オプション05が提供する追加ATEX,IECEx,または他の危険領域の認証が含まれていないことを意味します.危険区域 (爆発性大気) の施設機関が承認した探査機のバージョンが必要です.
危険でない機械室では,標準オプション00が適切で,一般的産業用には制限なしです.
Q4: 330901 "NSv"と古い 330900 シリーズの探査機には違いがありますか?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
330901 NSvシリーズは 330900シリーズと同じ 1/4-28 UNFスレッドとClickLocコネクタを使用し,物理的な改装を簡単にする.しかしNSvシステムの近接線と延長ケーブルはNSv探査機で使用され,校正の精度を維持する必要があります.
NSv探査機とNSv以外の近似機を混ぜると,校正偏差が発生する.
Q5:この探査機が正確に測定できる 最大軸表面速度は?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
探査機自体には機械的な速度制限がない. 軸面が探査機の線形範囲内にある限り動作する.
1万RPM以上動作する機械では,より高い順位の振動信号の周波数含有量は,システムの帯域幅に近づく可能性があります.しかし,基本和和和音は測定範囲内にとどまります..
