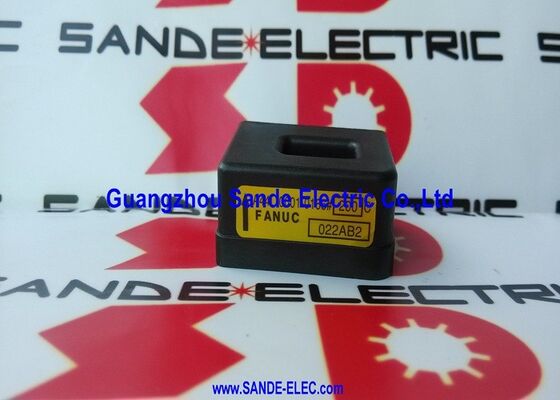

Fanuc A44L-0001-0166#200C は、Fanucサーボおよびスピンドルアンプのモータ位相電流を測定するクローズドループホール効果電流センサーであり、瞬時電流に比例したアナログ信号をアンプの電流制御ループにフィードバックします。「#200C」の接尾辞は、±200Aの測定範囲を示します。このセンサーはLEM HTB-200-Pと電気的および機能的に同等であり、この範囲での位相電流測定が必要なFanucアンプモジュールに搭載されています。電流測定は、あらゆるサーボまたはスピンドルドライブにおける最も内側のフィードバックループです。アンプはトルクを発生させるためにモータ巻線に電流をコマンドしますが、A44L-0001-0166#200Cは実際に流れる電流を測定し、それをフィードバックします。
電流コントローラは、PWMスイッチングサイクルごと（通常4kHzから16kHz）にコマンド電流と測定電流を比較し、差をなくすように出力を調整します。このクローズドループ電流制御により、Fanucサーボ軸はトルクリニアリティと動的応答を実現します。また、電流センサーの故障やドリフトが性能の低下やアラーム状態を即座に引き起こす理由でもあります。
クローズドループ（補償）動作原理は、このセンサーをより単純なホール効果設計と区別します。センサーの磁気コアの周りに巻かれたアクティブフィードバックコイルが、一次導体からの磁場を正確に打ち消す補償電流を駆動します。
アンプは、ホール素子の電圧を直接測定するのではなく、この補償電流（一次電流に高いリニアリティと最小限の温度ドリフトでミラーリングされる）を測定します。このアクティブキャンセルにより、モータ電流制御に必要なリニアリティと帯域幅が実現されます。
主な仕様
パラメータ
| 測定範囲 | ±200A |
|---|---|
| 動作原理 | クローズドループホール効果（フラックス補償） |
| 出力 | アナログ、一次電流に比例 |
| 絶縁 | 高ガルバニック絶縁（電源から制御へ） |
| 供給電圧 | DC ±15V（アンプ内部） |
| LEM相当品 | HTB-200-P |
| 用途 | Fanucサーボ/スピンドルアンプ位相電流フィードバック |
| ガルバニック絶縁 — 安全性と信号整合性 | A44L-0001-0166#200Cを通過するモータ位相導体は、Fanucアンプの種類に応じて通常300～600Vで動作するDCリンクからの電流を伝送します。 |
センサーの高いガルバニック絶縁（LEM HTBシリーズデバイスでは通常キロボルト範囲で指定）は、電源ドメインと制御ドメイン間の電気的分離を維持します。アナログ出力は、DCバス電位が制御回路にカップリングすることなく、一次電流を正確に表します。この絶縁は、パフォーマンス仕様（クリーンな電流信号）と安全仕様（電源回路電圧からの制御回路保護）の両方です。
このセンサーが故障した場合
ドリフトまたは故障したA44L-0001-0166#200Cは、Fanucシステムに特徴的な症状を引き起こします。ゼロ電流でのオフセット（電流が流れていないのにセンサーが非ゼロ電流を報告する）は、静止時の連続トルクコマンドとして現れ、軸のドリフトや振動を引き起こす可能性があります。
完全に故障したセンサーは通常、アンプが保護しきい値を超える不正確な値を読み取るため、低モータ電流でも即座に過電流アラームをトリガーします。
センサーを交換する前に、±15Vの供給が正しく安定していること、およびセンサーのコネクタが正しく取り付けられていることを確認してください。コネクタの緩みや断続的な供給障害は、故障したセンサーと全く同じ症状を引き起こす可能性があります。
よくある質問
Q1: A44L-0001-0166#200CはLEM HTB-200-Pで直接交換可能ですか？
電気的仕様は同等です。LEM HTB-200-Pを交換品として取り付ける前に、コネクタのピン配置と向きがアンプのPCBフットプリントと一致していることを確認してください。一部のFanucアンプ改訂版では、センサーが特定の向きに取り付けられています。
測定範囲、供給電圧、出力スケーリングは同じです。
Q2: A44L-0001-0166#200Cはアンプにどのように取り付けられますか？
このセンサーは、Fanucアンプモジュール内のDCバスバー上またはその近くに取り付けられるボードレベルコンポーネントです。交換は、アンプの完全な電源オフとDCバスコンデンサの安全な電圧への放電（電源スイッチだけでなく、バスコンデンサで測定）を確認してから内部コンポーネントを取り扱う必要がある修理手順です。
Fanucアンプの保守ドキュメントには、放電待機時間と確認手順が記載されています。バスコンデンサの放電を確認せずにセンサーを交換すると、致命的な感電の危険があります。
Q3: どのFanucアンプタイプがこのセンサーを使用していますか？
A44L-0001-0166#200Cは、±200Aの電流測定を必要とするFanucサーボアンプモジュールおよびスピンドルアンプユニットで使用されます。通常、AlphaおよびBetaシリーズアンプファミリーの高電流モジュール、およびFanuc電源/アンプ（PSM）モジュールで使用されます。
このセンサーを使用する正確なアンプモデルは、修理中の特定のモジュールのFanucアンプ部品リストで確認できます。
Q4: モータが過負荷になっていないにもかかわらず、故障したセンサーが繰り返し過電流トリップを引き起こす可能性がありますか？
はい。センサーの出力オフセットがドリフトした場合、または一次電流がない場合に非ゼロ出力を生成するようにセンサーが故障した場合、アンプはファントム電流を読み取ります。このファントム読み取り値が過電流保護しきい値を超えると、モータが実際に過剰な電流を引いていないにもかかわらず、アンプは過電流でトリップします。
これは一般的な診断パターンです。低負荷または無負荷時に発生し、電源サイクルでクリアされ、繰り返される過電流アラームは、実際のモータまたは負荷の問題ではなく、センサーの問題を示唆しています。
Q5: ±200Aの定格は、センサーがACおよびDC電流を測定することを意味しますか、それともACのみですか？
±定格は、センサーが双方向電流を測定することを意味します。つまり、±200Aの全範囲で正および負の位相電流の両方を正確に報告します。
ACモータドライブでは、モータ位相電流は正弦波であり、正の値と負の値の間で交互に変化します。クローズドループホール効果原理は、両方の極性に対して正しく機能するため、センサーはハーフウェーブクリッピングや整流なしでACサーボおよびスピンドルモータ電流測定に適しています。
