| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |
| モデル番号 | QBE2002-P25 |

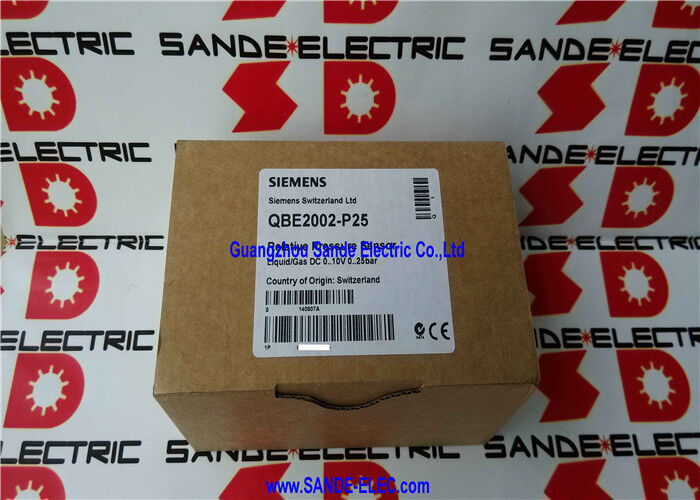

についてシメンス QBE2002-P25シメンス・ビルディング・テクノロジーズのピエゾ抵抗式圧力センサーです線形DC 0 〜 10V出力で0〜 25barをカバーする QBE2002シリーズの最高範囲のメンバーで,異なる測定変数で1〜 40barをカバーする.
25bar (362.6psi / 2.5MPa) で,このセンサーは,HVAC水力回路の高圧端にサービスを提供します:主要な遠隔暖房ネットワーク,高層ビル水道給水器,蒸気システム,圧縮式冷却回路では,10バーまたは16バーの変数が不十分です.
The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.
QBE2002の長期安定性源は,この直接堆積方法です. 感知要素と隔膜の間に粘着結合がないので,温度サイクルを繰り返して 変化する.
測定された圧力はセラミックディスクを歪め,レジスタンスネットワークはレジスタンスに比例して変化し,オンボードの電子機器はブリッジ出力を0 〜 10V信号に条件付けます.
ステンレス鋼 1.4404 (AISI 316L) 圧力接続は,HVAC回路の水,グリコール,蒸気メディアからの腐食に抵抗します.
接続インターフェイスのFPMフッロエラストーマー密封は,標準HVACプロセス流体と互換性のある化学的耐性を提供します.5m前線ケーブルは,追加の接続ハードウェアなしでコントローラまたはフィールド配線に直接接続.
| パラメータ | 価値 |
|---|---|
| 測定範囲 | 0°25バー (0°2.5MPa / 0°362.6psi) |
| 出力信号 | DC 0 〜 10V (線形) |
| 測定原則 | ピエゾレジスティブ,セラミックの弁 |
| 圧力接続 | ステンレス鋼 1.4404 / AISI 316L |
| 密封剤 | FPM |
| ケーブル | 1.5m前線付き |
| 重量 (包装を含む) | 0.171kg |
| メディア | 中性液体とガス |
DC 0?? 10V信号は,シメンス HVACコントローラ,DDCシステム,およびほとんどのビル管理システムフィールドコントローラのための標準のアナログ入力形式である.0ボルトは0バー計 (大気圧)10Vは25barを表します.
範囲全体で線形です制御器のソフトウェア構成は,単に測定範囲 (0?? 25bar) を0?? 10V信号タイプと一緒に入力して,圧力値を正しく表示し処理する必要があります..
実用的には,多くのHVAC液圧回路は25barの上限以下で動作します.典型的な冷却水システムは612barで動作し,センサーの出力範囲の下部部分のみを使用します.
これは一般的なトレードオフです. 25barの範囲は時折の圧力上昇に対する安全性範囲を提供し,多くの異なる型式のHVAC装置で使用される範囲です.しかし,それは上限に近づかないシステムのためのコントローラ入力でいくつかの解像度犠牲になります.
低圧でより高い解像度が必要な場合,QBE2002-P10 (0 十バー) 変数は,圧力範囲の半分をマッピングした同じ出力範囲を提供します.
QBE2002-P25は生産が中止されました.QBE2003-P25は,同じ 0 〜 25 バール範囲をカバーし,互換的な電源電圧と 0 〜 10V 輸出,しかし,QBE2002の先端ケーブルではなく,別のハウジングとDIN EN 175301-803-Aプラグ接続を使用しています..
QBE2002-P25からQBE2003-P25に変換される装置は,配線終了の違いを解決する必要があります.測定と出力信号の互換性により,制御器の構成が変化しないようにします..
Q1:QBE2002-P25は負圧 (真空) を測定できますか?
QBE2002-P25は,気圧を測定する気圧計で,0~25barを測定します.
0V出力は大気 (ゼロゲージ) に対応し,10Vは25バーゲージに対応する.それは大気下 (真空) 測定に拡大しない.
真空モニタリングには,マイナス計圧を含む範囲を持つセンサーが必要です.
Q2: QBE2002-P25が損傷を受けずに耐えられる 最大の過圧量は?
シメンスでは,QBE2002シリーズでは,指定測定範囲を超える最大許容される過圧値を指定しています.正確な値は,シメンスQBE2002-P技術データシートに記載されています.
水力装置と気力装置では,システム圧力トランジエントが バルブ閉塞,ポンプ起動,負荷変化の際に この過圧制限範囲内にとどまるかを確認することが重要です.最大値を超えた持続的または繰り返しの超えがゼロオフセットシフトまたは永久的なセンサー損傷を引き起こす可能性があるため.
Q3:QBE2002-P25にはどの電圧が必要ですか?
QBE2002-Pシリーズは,シメンスHVACコントローラとその補助供給出力装置で使用するように設計されています.
供給電圧の正確な仕様は,QBE2002-P25のシメンス製品データシートに記載されています.
これは,特にQBE2002からQBE2003のバージョンへのアップグレード時に,インストール前に確認されるべきです. 2つのシリーズには異なる供給仕様がある可能性があります.
Q4:QBE2002-P25はQBE2003-P25と交換可能ですか?
測定範囲 (0 〜 25 bar) と出力信号 (0 〜 10V) は両者間で互換性があり,供給電圧も後継者によって互換性があると記されています.しかし,容器の寸法と電気接続形式が異なる QBE2003-P25は,QBE2002-P25の先端ケーブルではなく,DIN EN 175301-803-Aプラグを使用します.
アダプターケーブルやフィールド端末の再配線なしでは,1:1の物理的な交換は保証されません. インストールする前に常に交換製品の技術データを確認してください.
Q5: FPM密封とは何か?そして,HVACシステムにおけるグリコール防凍混合物には適していますか?
FPM (フラオレストーマー,またVitonなどの商標名で販売されている) は,水,水溶液,蒸気,グリコール,およびほとんどの炭化水素液体に対する優れた耐性を持つ合成ゴムです.
これは,冷却水と加熱回路で使用される水-グリコル混合物と幅広い温度範囲で互換性があるため,HVAC圧力センサーの標準密封材料です.
FPMは特定のケトン,低分子重量エステル,標準HVACシステムに通常含まれない特定のアミン・メディアと互換性がない.
