| 起源の場所 | 中国 |
| ブランド名 | Festo |
| 証明 | CE RoHS |
| モデル番号 | NVF3-MOH-5/2-K-1/4-EX |

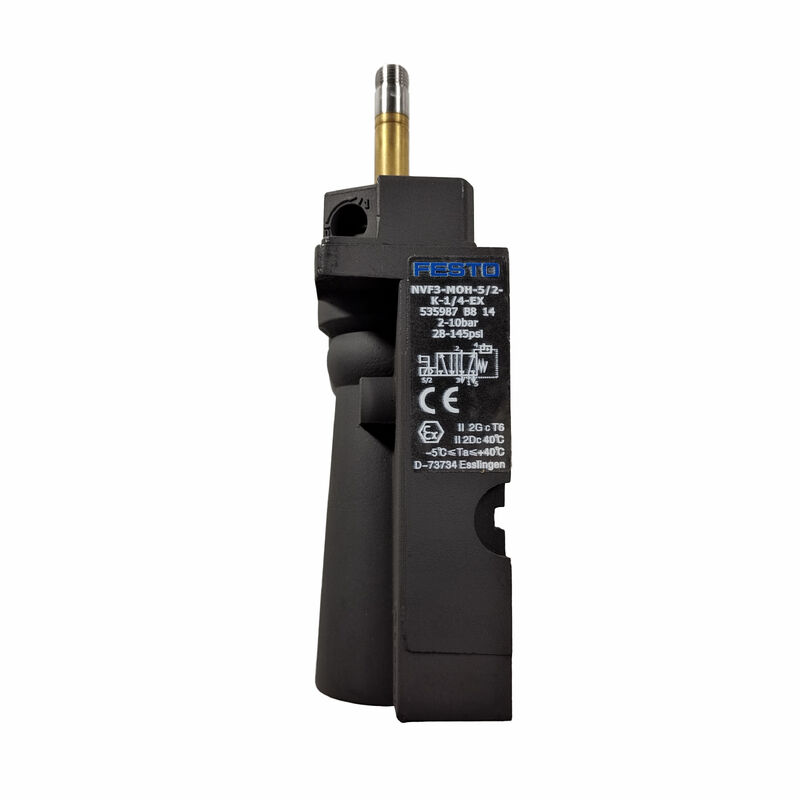

Festo NVF3-MOH-5/2-K-1/4-EXは、産業オートメーションにおける高速で信頼性の高い方向制御用に設計された空圧電磁弁です。精密加工されたスプール構造により、スムーズな切換と安定した空気圧性能を実現します。
本バルブは、精密加工された摺動面を持つスプール弁構造を採用しています。スプールとバルブボディ間の厳密に管理されたクリアランスにより、切換時の摩擦を低減します。
この設計により、高速な方向切換と安定したアクチュエータ応答が実現します。短いサイクルタイムと再現性の高い切換動作が求められる空圧システムに最適です。
シールシステムは高負荷な空圧動作向けに設計されており、耐久性に優れたシール材料と繰り返しの往復運動に適した構造を備えています。
安定したシール性により内部漏れを抑え、アクチュエータの安定した動作を維持します。これは、切換頻度の高い用途において特に有効です。
| パラメータ | 仕様 |
|---|---|
| ブランド | Festo |
| 型式 | NVF3-MOH-5/2-K-1/4-EX |
| 製品タイプ | 空圧電磁弁 |
| バルブ機能 | 5ポート2位置（5/2ウェイ） |
| バルブ構造 | スプール弁 |
| 接続口径 | G1/4 |
| 公称径 | 16 mm |
| 有効断面積 | 110 mm² |
| 使用圧力範囲 | 0.15–0.8 MPa |
| 使用温度範囲 | -20°C～+70°C |
| 最大切換頻度 | 5サイクル/秒 |
選定時の注意点：シリンダのボア径、ストローク、および必要な作動時間に合わせて、バルブの流量容量および使用圧力を適合させてください。適切なサイズ選定を行うことで、応答速度、推力、および空気消費量の最適なバランスが得られます。
Q1: NVF3-MOH-5/2-K-1/4-EXはどのようなバルブですか？
A: 5ポート2位置（5/2ウェイ）の空圧電磁弁です。
Q2: 使用圧力範囲はどのくらいですか？
A: 規定の範囲は0.15–0.8 MPaです。
Q3: 有効断面積はどのくらいですか？
A: 有効断面積は110 mm²です。
Q4: 最大切換頻度はどのくらいですか？
A: 規定の最大頻度は毎秒5サイクルです。
Q5: バルブの適切なサイズ選定が重要なのはなぜですか？
A: 適切なサイジングを行うことで、無駄な空気消費を抑えながら必要なアクチュエータ速度を確保できるためです。
