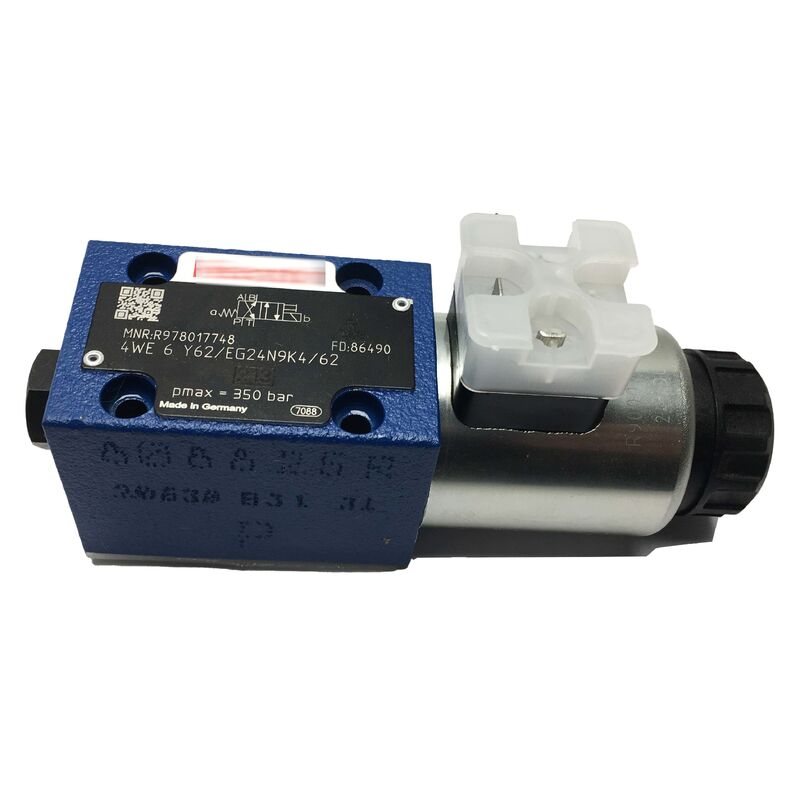

R978017748 Rexroth 油圧方向バルブ 4WE6Y62/EG24N9K4/62 本物の新しい
製品概要
のレックスロス R978017748は、WE6 シリーズの直接操作方向スプール バルブです。これは、Rexroth の産業用アプリケーション向けに最も広く導入されている油圧方向制御バルブ ファミリです。シングル 24V DC ソレノイドとスプリング リターンを備えた NG6 (D03) サイズの 4WE6Y6X/EG24N9K4/62 は、シンボル Y スプール ジオメトリで 4/2 ウェイ スイッチング用に構成されています。
PLC 出力カードからの 24V DC 信号を油圧シリンダーやモーターの動きに直接変換する必要がある場合はどこでも、産業用油圧パワーユニット、工作機械、プレスシステム、生産機械の作動油の流れ方向と回路切り替えを制御します。
R978017748 は特に 4/2 ウェイ (Y シンボル) 機能を提供します。非通電状態では P から B、A から T に接続され、通電状態ではこれが反転して P から A、B から T になります。この構成は、電力損失時にシリンダがデフォルトで一方の端の位置に設定され、指令があれば反対側の位置に積極的に作動する必要がある場合に広く使用されています。
60 LPM の定格流量と 350 bar の最大圧力で、このバルブは標準的な工業用油圧回路の全動作範囲に対応します。隠された手動オーバーライドにより、オペレータはソレノイド電圧を印加することなく、試運転、故障診断、または機械のセットアップ中にバルブスプールを手動でシフトできます。
主な仕様
| パラメータ |
価値 |
| バルブコード |
4WE6Y6X/EG24N9K4/62 |
| 関数 |
4/2ウェイ、スプリングリターン |
| 呼び径 |
NG6(D03) |
| ソレノイド電圧 |
DC24V |
| ソレノイド電源 |
30W |
| 最大流量 |
60LPM |
| 最大圧力 |
350 バール (5,076 PSI) |
| 手動オーバーライド |
隠された |
| コネクタ |
3極 (EN 175301-803) |
| 取付規格 |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| ハウジング |
鋳鉄 |
| シール |
NBR |
| 動作温度 |
−15〜＋80℃ |
| 重さ |
1.44kg |
スプール記号 Y — 回路機能
Rexroth の WE6 命名規則では、「WE6」に続く文字はスプールの油圧記号、つまり通電状態と非通電状態の両方の経路構成を表しています。記号 Y は、単動回路および戻り動作アプリケーションで一般的な特定の配置を示します。
- 非通電状態 (スプリングリターン、ソレノイドオフ):P → B、A → T — 供給源 (P) からの油圧は B ポート出力に送られ、A ポートはタンク (T) に戻ります。
- 通電状態（ソレノイドオン）：P → A、B → T — ソレノイドに DC24V を印加すると、流路が逆になります。P が A に供給され、B が T に排出されます。
この Y スプール構成は、フェールセーフ位置の要件がスプリングの戻り方向と一致する場合に広く指定されています。たとえば、工作機械の動力損失時の工具のアンクランプや、プレス機械や成形機械の安全な状態としてのアクチュエータの後退などです。
D03 (NG6) 取り付けインターフェイス
NG6 / D03 取り付けインターフェイスは、工業用油圧機器のサイズ 6 方向弁用の最も広く標準化されたサブプレート取り付けパターンです。同じボルト パターン、ポート レイアウト、および位置決めピンの位置が、ISO 4401-03、DIN 24340-A6、CETOP R35H-03、および NFPA-D03 の 4 つの異なる規格で使用されます。
バルブ注文コードの /62 接尾辞は、バルブ本体に ISO 4401 の位置に位置決めピン穴があることを示します。この区別は、既存のマニホールドの交換用バルブを指定するときに重要になります。取り付けられたサブプレートに位置決めピンがあるかどうかを確認します。その場合、/62 または同等のサフィックスが必要です。
ウェットピンソレノイド構造
WE6シリーズはウェットピン（油入）ソレノイド構造を採用しています。ソレノイドプッシュロッドはバルブ本体の作動油環境内に伸びており、作動油自体を潤滑と冷却に使用します。これにより、ドライピン設計に必要な個別の O リング シールが不要となり、潜在的な漏れ箇所が減少します。
ソレノイドコイルアセンブリは、バルブをサブプレートから外したり、回路から油圧を解放したりすることなく、取り外すことができます。コイル保持ナットを解放した後、コイル スリーブがソレノイド本体からスライドして外れるので、その場でのコイル交換が可能になります。これは、限られたマニホールド位置でのメンテナンス上の大きな利点となります。
よくある質問
Q1: バルブの末尾は /62 です。これにはどのような意味がありますか?また、サブプレートの互換性に影響しますか?
/62 接尾辞は、位置決めピンを備えた ISO 4401 規格に対応する、バルブとサブプレートのインターフェースの特定の位置決めピン穴構成を指定します。サブプレートに位置決めピンが取り付けられている場合は、対応する位置決め穴の接尾辞が付いたバルブを使用する必要があります。位置決めピンの構成が一致しないと、バルブがサブプレート面に正しく装着できなくなり、シールの損傷や外部漏れが発生します。
Q2: このバルブには隠された手動オーバーライドが付いています。どのように操作されますか?
隠された手動オーバーライドは、バルブ本体のソレノイド端にある凹んだプッシュピン アクチュエーターで、小さなツール (通常は 3 mm 六角レンチまたは専用のオーバーライド ツール) を使用してアクセスできます。ピンを手動で内側に押すとスプールが移動し、コイルに電力を印加することなくソレノイドの作動が再現されます。隠された設計により、通常の操作中に不用意に手動で作動することを防ぎます。
Q3: 最大流量は 60 LPM と記載されています。バルブは損傷することなく、より大きな過渡流量を処理できますか?
60 LPM 定格は最大連続運転流量であり、絶対的な損傷しきい値ではありません。 60 LPM を超える短時間の過渡流は、通常、損傷することなく許容されます。ただし、この定格を大幅に超える流量が継続すると、スプールにかかる油圧力が増加し、圧力降下の増加、温度の上昇、内部摩耗の加速が発生します。定期的に 60 LPM を超える速度で動作する回路では、より大きなバルブ サイズを指定する必要があります。
Q4: このバルブの NBR シールと互換性のある作動油は何ですか?
NBR (ニトリルブタジエンゴム) シールは、標準の鉱物ベースの作動油 (ISO VG 46 および ISO VG 68 が最も一般的) と互換性があります。 NBR シールは、リン酸エステル (難燃性) 流体、ポリオール エステル流体、または水とグリコールの混合物とは互換性がありません。レックスロスは、耐火性流体を使用するシステム向けに、FKM (バイトン) シール仕様の WE6 バリアントを提供しています。
Q5: ソレノイドの定格は 30W、DC24V です。コイルには電圧スパイクに対するどのような保護機能がありますか?
/EG24N9K4 コイル仕様は、24V DC 電源用の統合抑制ダイオード (「K4」要素) を使用して設計されたコイルを示します。 PLC 出力がソレノイドをオフに切り替えると、崩壊する磁場によって逆起電力電圧スパイクが生成されます。統合された抑制ダイオードがこのスパイクを安全なレベルにクランプし、PLC 出力トランジスタと周囲の電子機器を保護します。
