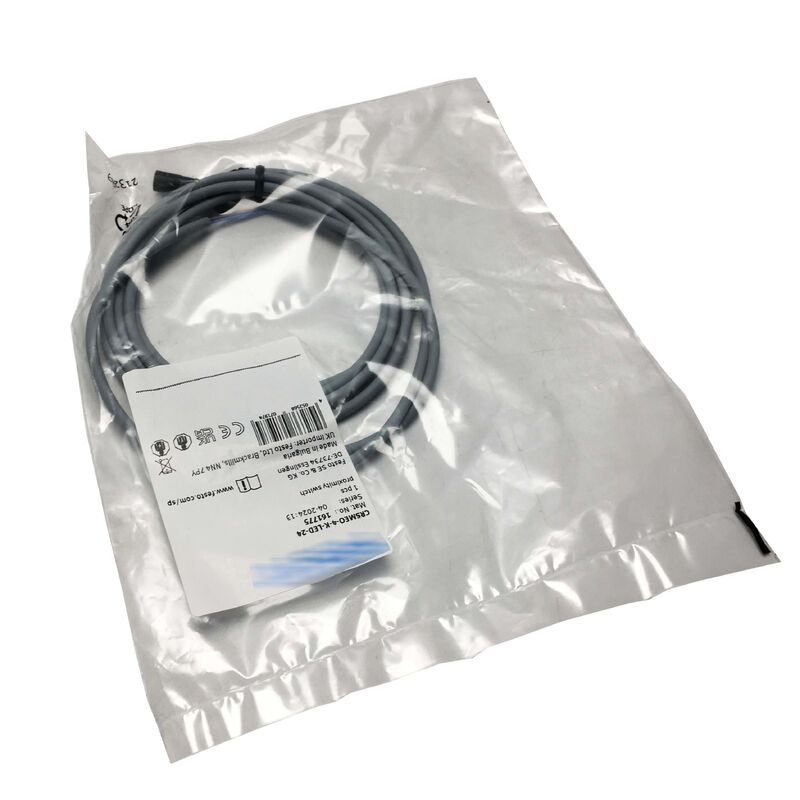

CRSMEO-4-K-LED-24 フェスト近接スイッチ CRSMEO4KED24 全新

Festo CRSMEO-4-K-LED-24 ∙ マグネトレジスティブ・リッド近感センサー 1230V DC 500mA 800Hz IP67 LED 2.5mケーブル

概要

についてFesto CRSMEO-4-K-LED-24FestoのCRSMEOシリーズの磁気抵抗型ロープ近距離センサーで,特に気圧シリンダーの内部にある磁気ピストンの位置を検出するために設計されています.

FestoのアクチュエータのTスロットや溝に 設置され 活塞に埋め込まれた 通過磁気リングに 準拠します磁場が検出限界を超えるとスイッチを入れます ストロックの終わりまたは中間位置をピストン自身と物理的な接触なしに確認します.

"CRSMEO"の指定は,このセンサーを標準的なSMEOシリーズの変種と区別する耐腐蝕仕様を示します.

Cu (銅) や PTFE のない材料の構築は,食品級および製薬製造環境の材料仕様を満たしている.銅汚染とPTFE粒子汚染の両方が規制されている場合.

ポリプロピレンコーティングと センサーボディの腐食耐性のある部品の選択により 洗浄区域,酸性クリーニング環境,標準的なセンサープラスチックやコーティングが制限される食品と接触する施設.

最大回転周波数800 Hzで,CRSMEO-4-K-LED-24は,実際の気力駆動器が移動できるよりもはるかに速く反応します. このヘッドルームは,シリンダーのサイクルがどれほど速く動いても,センサーが検出イベントを決して見逃さないことを保証します..

500mAの最大出力電流は位置センサーにとって寛大であり,ファンアウト電流の負荷を心配することなく指示灯,リレーコイル,またはPLC入力カードを直接動かすことができます.

2.5mの組み込みケーブル (部品番号のK後置き) は,気圧式シリンダー設置のための意図的な設計選択です.センサーボディはシリンダーに近い位置にあります.コントロールキャビネットに戻るケーブル路線固定ケーブルは,高サイクル用気圧用アプリケーションにおける接続式センサーに時々影響するコネクタ振動障害を回避します.

LED インジケーターは,機械の稼働と故障検出中にセンサーの切り替え状態を直接視覚的に確認し,機器を必要としない.

基本規格

パネウマティック位置感知における磁気ロープ技術

リッドセンサーは,ピストン・マグネットがシリンダー・ボールのセンサーの位置に近づくとき,ピストンの磁場を検知することで動作します.磁場強度は,スローリングを越えて,ロープ接触を閉じる.

CRSMEOシリーズで使用された磁気抵抗型は,より古い純粋なゴムベースの設計と比較して,より高い感度とより明確な切り替え特性を持っています.円筒の使用期間中 より精密で繰り返しのよい切換位置に変換できます.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

規制文脈

食品,飲料,医薬品の生産では,衛生基準や業界規制によって 製品接触区域の近くには特定の材料が制限されています.銅 と その 合金 物質 は 食品 を 汚染 する密着物やコーティングから脱出し,規制された製品に現れるPTFE粒子は,

CRSMEOシリーズのクアーは, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area洗浄または偶然接触条件下でも

よくある質問

Q1: CRSMEO-4-K-LED-24 はどのフェスト・シリンダーシリーズと互換性がありますか?

CRSMEO-4センサは,磁気ピストンとセンサのマウントのためのCスロットまたは溝を含むフェストの丸いシリンダーおよびプロファイルシリンダーシリーズ用に設計されています.

互換性のあるシリンダーファミリーには,DSBC,DSNU,DSNUP,DSZF,DSZH,DSNUP,およびセンサー溝のマウントを指定する他のFesto標準シリンダーシリーズが含まれます.

部品番号の"4"は,センサーの形状因数と溝互換性に関連しています.

フェストの製品構成器とシリンダードキュメントは,それぞれのシリンダーシリーズに適用される特定のセンサー溝の形状因子を確認します.

Q2: LED インジケーターは常にアクティブですか? それともセンサーが起動するときにだけですか?

LEDは,スイッチ出力が起動すると状態が変化します. センサーがピストン磁石を検知し,NOコンタクトが閉じると光が点きます.ポンプが移動し,コンタクトが開くときにオフになります..

これは,設置中に検出状態の直接的な視覚的確認を提供します.技術者はセンサーをシリンダー溝に配置し,シリンダーを手動またはコマンドでストロックの終わりに移動します.そして,位置にセンサーをロックする前にセンサーの正しい配置と磁気結合を確認するためにLED照明を確認.

Q3:CRSMEO-4-K-LED-24はCスロットを持つ非フェストシリンダーで使用できますか?

そうだ provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

FestoはCRSMEO-4のマウント寸法と最小必要な磁場を公表し,対象シリンダーの溝仕様とピストン磁石仕様と比較する.センサー自体は,電気的または論理的にフェストシリンダーに限定されていません.

Q4: 双極出力の重要性と 配線に及ぼす影響は?

この文脈では双極性とは,リッドコンタクトが電流を両極点に切り替えることを意味します. センサーには,出力全体に適用されるDC極点に対する方向性要件がありません.これは,センサがシンプルなコンタクト閉鎖として,PNP様式またはNPN様式PLC入力回路にワイヤリングすることができますことを意味しますセンサー電子が電流方向要求を課さない

3コアケーブルは,電源正,電源負,スイッチされた出力を運びます.2.の特定の導体割り当てについては,FestoのCRSMEOシリーズドキュメントの配線図を参照してください.5mケーブル.

Q5: CRSMEO-4-K-LED-24 は使用期間中にどのような保守が必要ですか?

リッドセンサーは,スイッチエレメントそのものに電源が付いていない受動接触装置で,通常の動作条件下で非常に長い使用寿命を与えます.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

洗浄環境でセンサーボディとケーブルエントリーポイントを定期的に清掃することで,ケーブルシール周辺に化学物質が侵入するのを防ぐ. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
