| 起源の場所 | 日本 |
| ブランド名 | SMC |
| 証明 | CE ROHS |
| モデル番号 | SYJ7320-5YO-01F-Q |

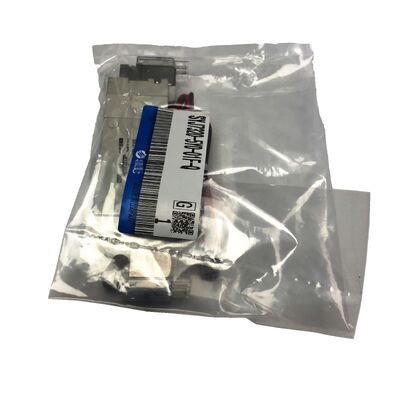

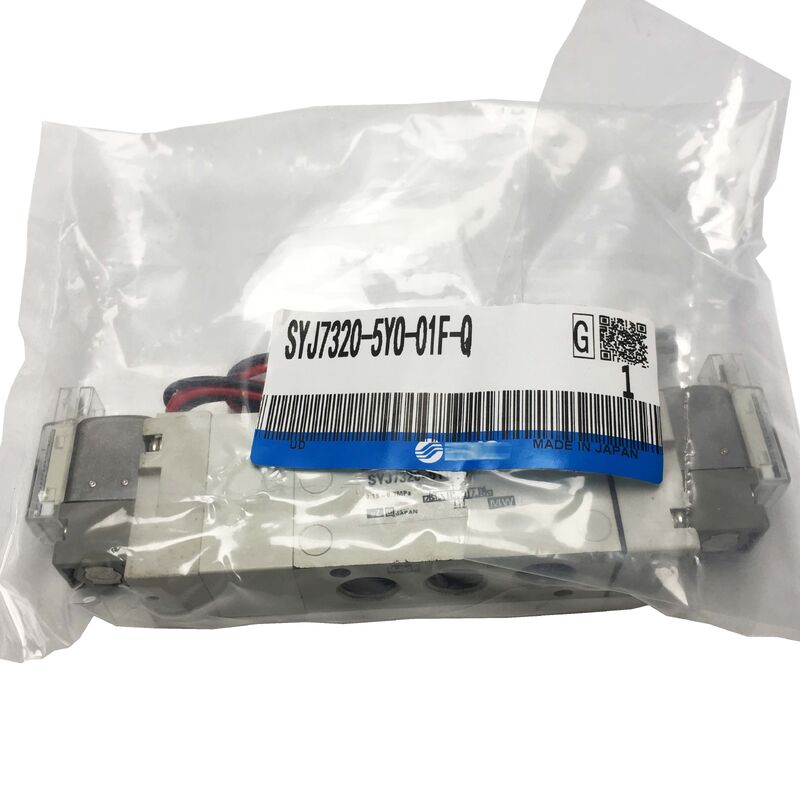

SMC SYJ7320-5YO-01F-Qは、SMCのSYJ7000シリーズに属する5ポート3位置クローズドセンターソレノイドバルブです。低消費電力と信頼性の高いスイッチング性能を両立させ、産業オートメーション用途で高い評価を得ています。
3位置クローズドセンター構成では、両方のソレノイドが非励磁状態になると、すべてのポートがブロックされ、接続されたアクチュエータは圧力や排気なしで位置を保持できます。この機能は、中間ストローク位置決めが必要なシリンダー用途や、停電時の制御不能な動きが安全性やプロセス上の懸念となる場合に不可欠です。
G1/8のポートサイズを備えたこのコンパクトなバルブは、大型バルブボディがマニホールド形状に収まらない、小口径シリンダーやスペースが限られた空圧回路に最適です。
| パラメータ | 値 |
|---|---|
| シリーズ | SMC SYJ7000 |
| バルブ機能 | 5ポート 3位置 クローズドセンター |
| ポートサイズ (A/B) | G1/8"ねじ |
| 使用圧力 | 0.15 - 0.7 MPa (内部パイロット) |
| 最大流量 | 525 L/min |
| 定格流量 (P→A/B) | 0.22 dm³/s (0.792 m³/h) |
| 定格流量 (A/B→EA/EB) | 0.24 dm³/s (0.864 m³/h) |
| 制御電圧 | 24V DC |
| 消費電力 | 0.5 W (標準パイロットソレノイド) |
| 応答時間 | ~30 ms |
| スイッチング周波数 | 5 Hz |
| 電気的接続 | コネクタなしDIN端子 (YO) |
| 表示灯 / サージキル | なし |
| 手動オーバーライド | 非ロック式プッシュタイプ |
| 排気タイプ | パイロットバルブ個別排気 |
| 取付 | ブラケット付きボディポート |
| シール材 | ゴム |
| 使用温度 | -10 ～ +50℃ |
| 設計 | 銅フリー |
| 認証 | CE (Qサフィックス) |
SYJ7000シリーズは、消費電力0.5Wの低電力パイロットソレノイドを備えており、中間リレーやソリッドステート出力モジュールなしでPLC出力リレーからの直接制御が可能です。これにより、パネル配線の複雑さが軽減され、制御回路の潜在的な故障源が排除されます。
個別パイロット排気は、メイン回路の状態に関わらずクリーンなパイロットスイッチングを維持し、サイレンサー内蔵回路や下流の背圧による干渉を防ぎます。
ゴム製シール構造は、標準的な潤滑または無潤滑の圧縮空気サービスに対応し、銅フリー設計は、アセチレン化合物生成のリスクなしに、より広範な空気品質条件との互換性を保証します。
YOの電気的指定は、このバルブがコネクタが事前に取り付けられていないDIN端子チャンバーで出荷されることを示します。DIN端子は標準的なDIN 43650 Form Aコネクタ (EN175301-803) を受け入れ、ユーザーは現場で配線して取り付けます。統合された表示LEDまたは内蔵サージ電圧サプレッサーは含まれていません。
この構成は、DINタイプのソレノイドコネクタを使用した標準化された配線を備えたパネルビルダーに最適で、ピッグテール管理なしで事前に配線されたDINコネクタを直接取り付けることができます。サージ保護が必要な設置の場合は、非極性サージサプレッサーを備えたYOZバリアントを検討してください。
両方のソレノイドが非励磁状態になると、スプールは供給、両方の作動ポート (AおよびB)、両方の排気ポートの5つのポートすべてをブロックします。接続されたアクチュエータは、非励磁時に一方の端にデフォルトする2位置バルブとは異なり、伸長も収縮もせず、その位置を保持します。
いいえ。YOサフィックスは、表示灯およびサージサプレッサーがないことを示します。誘導性過渡現象がPLC入力や近接する電子機器に影響を与える可能性のある用途では、非極性サージサプレッサーを備えたYOZバリアントを検討してください。
SYJ7320-5YO-01F-Qは、ブラケット付きボディポートバリアントです。ポートはG1/8ねじ継手を介してバルブボディで直接アクセスされます。ベースマウントマニホールド設置には、SYJ7000シリーズの別のサフィックスが必要です。
YO端子は、標準的なDIN 43650 Form Aインターフェース (EN175301-803 Form A) を使用しており、最も一般的な産業用ソレノイドコネクタ形式の1つです。コネクタは含まれておらず、別途調達する必要があります。
SYJ7000シリーズは、PLC直接制御に適した低電力パイロット操作設計 (0.5Wソレノイド) を使用しています。SY7000シリーズは、異なる内部アーキテクチャを備え、より高い流量容量を持ちますが、通常は消費電力が高くなります。SYJ7000はPLC直接操作とエネルギー効率に優れており、SY7000は最大の流量スループットが最優先される場合に適しています。
