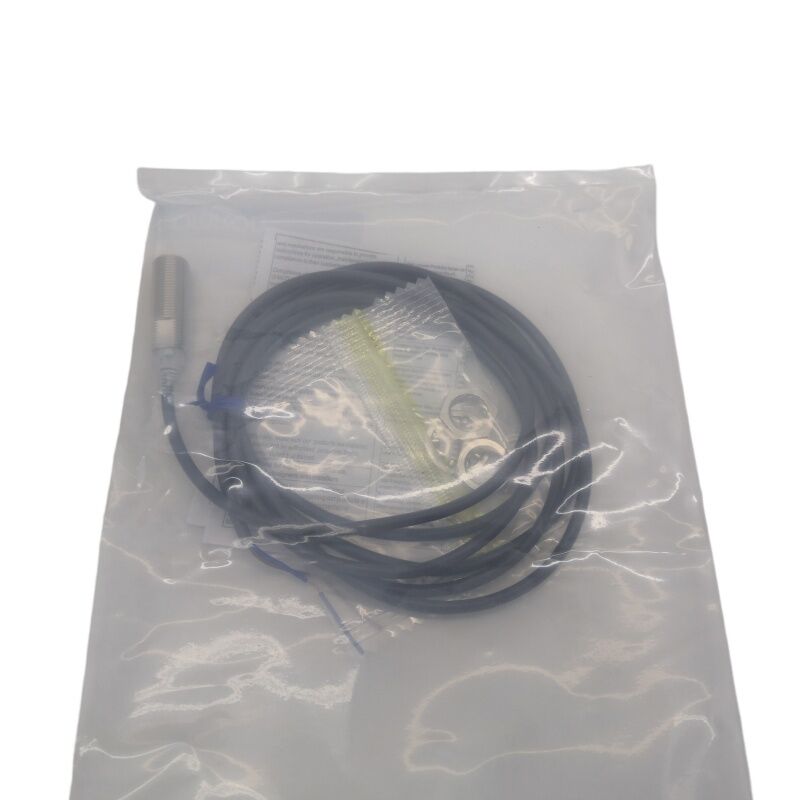

オムロン E2E-X3D1-N M12 シールドインダクティブ近感センサー
M12 シールドインダクティブ近感センサー,3mmの感知距離,DC2ワイヤー,通常開いている,IP67評価
ブランド:オムロン
シリーズ:E2E
部品番号:E2E-X3D1-N (E2EX3D1Nとしても検索した) E2E-X3D1N E2E-X3D1-N 2M / 5M)
タイプ:誘導近感センサー - シールド付き,フラッシュマウント可能,M12シリンダ式
使用可能:備蓄 中 - 世界 規模 で 迅速 に 発送 さ れる
コンパクトなボディ どこにでも試されてる
M12ボリュールは,工業センサーで最も一般的な糸サイズであり,狭いスペースにフィットし,標準のスローリング孔にフィットします.オムロン E2E-X3D1-Nは,オムロンの標準的なM12形式のシールドインダクティブ近距離センサーです.3mmの測定距離,DC2ワイヤー出力,通常開いたスイッチを備えています. 接触なしに鉄金属標的を検出し,磨きを発生しません.油霧を含む環境条件に対応します冷却液,振動,洗浄
テクニカル仕様
| パラメータ |
仕様 |
| シリーズ |
E2E |
| 住宅の大きさ |
M12 円筒形,螺紋状 |
| 感知距離 (評価) |
3mm |
| 距離設定 |
0から4.8mm |
| シールド |
遮蔽式 (フラッシュマウント式) |
| 対象物質 |
鉄金属 |
| アウトプットタイプ |
DC2ワイヤー,極性タイプ |
| 動作モード |
NO (通常開いている) |
| 供給電圧 |
10~30V DC (名目12~24V DC) |
| 現在の消費量 |
最大13mA |
| 切り替え能力 |
3から100mA |
| 応答頻度 |
1最大1000Hz |
| 余電圧 |
最大3V (100mAの負荷で) |
| 流出電流 |
0.8mA 最大 |
| 動作温度 |
−25°Cから+70°C |
| 保護程度 |
IEC 60529:IP67 / オイル耐性 |
| 住宅用材料 |
ニッケル付銅 |
| 認証 |
CE (EN60947-1,EN60947-5-2),NEMA 1 / 4 / 6 / 12 / 13 |
| ケーブル長さのオプション |
2M / 5M / 10M (事前配線) |
隠された デザイン の 益
遮蔽構造により,電磁感知場は,横向きに放射するのではなく,センサー面を通って向上に焦点を当てます.これは金属ブレーキット,プレート,センサーフィールドを乱したり,誤った検出を引き起こすような,金属が取り囲まれていない機械のフレーム.
DC2ワイヤの配線
2本のワイヤーの設計は,電線を単純化し,ケーブルを大量に減らすため,たった2本の電導線に負荷をかけるだけで,出力信号を連続で実行します.主要パラメータ:
- スイッチ容量:3〜100mA
- 流出電流:最大0.8mA
環境 持続性
- IP67級 - 防塵で一時浸水に耐える
- 切断油に耐える油性構造
- 振動抵抗のための固形ポット式内部回路
- 動作範囲:−25°Cから+70°C
- 耐腐食性のためにニッケル付銅の樽
2つのLED表示器
- 赤色LED - 出力が有効になったときを表示する (ターゲット検出)
- 緑色のLED - 設定中に適切な電源とセンサー範囲を示します
一般的な用途
- CNC と 機械 ツール の 部分 確認
- 輸送機と材料処理の位置検出
- ロボット セル 腕端 ツールのセンサー
- 自動車組成部品の検証
- 梱包機器の金属検出
関連モデル
| モデル |
主要 な 違い |
| E2E-X3D1-N (この項目) |
前線付き 標準型PVCオイル耐性ケーブル NO |
| E2E-X3D2-N |
同じ仕様,NC (通常閉ざされた) 出力 |
| E2E-X3D1-M1G |
M12コネクタ (IECピンの配置),NO |
| E2E-X3D1-US |
ULで承認されたバージョン 北米用 |
| E2E-X3D1-U |
ポリウレタンケーブルで電線を組み立てた (強化,油性) |
| E2E-X8MD1 |
M12ボディ,シールドなし,感知距離8mm |
よく 聞かれる 質問
E2E-X3D1-Nは金属の支架に 組み立てられるか?
電気磁場は前向きで 周囲の金属は 干渉しません干渉を防ぐために,横から横に30mmまたは対面から20mmの最小距離を維持する..
負荷電流の最小値は? 私のPLC入力で動作する?
センサーには最低負荷電流が3mAが必要です.ほとんどの標準的なPLC離散入力カードは5mAから10mAを抽出し,問題なく動作します.センサーはオフ時最大0.8mAの漏れ電流を通します.通常は近代的な工業用PLCハードウェアと互換性がある.
E2E-X3D1-Nと E2E-X3D1-Uの違いは何ですか?
E2E-X3D1-Nは 油に耐えるPVCケーブルを使っていますE2E-X3D1-Uは,繰り返し折りたたむアプリケーションのために機械的に強化されたポリウレタン (PUR) ケーブルを使用しています.攻撃的な化学物質や 摩擦のリスク
E2E-X3D1-Nの センサー距離を どうやって調整する?
このセンサーは,工場で3mmの検出距離に固定された感度設定があります. センサー顔と標的の間の物理的なギャップを調整することによって,有効距離は0〜4.8mmの間には変化することができます.しかし,内部増幅は,ユーザーによって調整できません..
E2E-X3D1-Nは生産中止または交換されていると記載されています.利用可能性について懸念すべきですか?
オムロンは2022年10月にDC2ワイヤーE2EモデルをE2E NEXTシリーズに統合した.E2E-X3D1-Nは世界中で広く供給されており,既存の装置の代替部品として広く使用されています..
