| 起源の場所 | ドイツ |
| ブランド名 | RECHNER |
| 証明 | CE ROHS |
| モデル番号 | KAS-80-A12-A-Y5 |

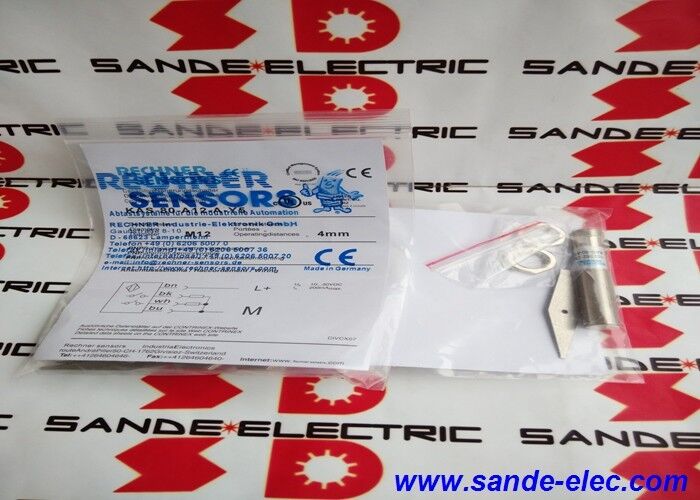

についてレックナー KAS-80-A12-A-Y5これは,Rechner の KAS-80 シリーズから,フラッシュマウント可能な電容性近距離センサーです. offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.
M12 Y5コネクタの指定は,電界面を提供する4ピンM12フレンズコネクタを識別し,2つの出力ワイヤ (NOとNC) を加えて,電源ポジティブと共同を配置する.
容量感知技術によって ほぼあらゆる物質の存在が検出されますセンサーの振動電磁場容量の変化を測定することで.
導電性金属にのみ反応する感受センサーとは異なり KAS-80-A12-A-Y5は非金属標的を直接検出し 貯蔵シロでのレベル検出に適しています組み立て中のプラスチック部品の存在確認タンクの壁を通して液体のレベルを監視し,パッケージングアプリケーションにおける紙/ラベル検出.
レックナーはKAS-80-A12-A-Y5を生産を中止し,KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP同様のM12フラッシュ,PNP抗熱性,4ピンM12コネクタの配置を搭載し,化学抵抗性を向上させるため更新されたPTFEで覆われた活性表面を搭載している.
直接交換を必要とする改装装置では,新しいコードは現在の同値で,オリジナルのKAS-80-A12-A-Y5を使用する既存の装置のメンテナンスストックでは,余剰ユニットは完全な機能を維持.
| パラメータ | 価値 |
|---|---|
| 検出範囲 | 6mm (フラッシュ,鉄型標準) |
| 生産量 | PNP,抗性剤 (NO + NC) |
| 供給電圧 | 10V35V DC |
| 住宅 | M12 × 1,円筒状の螺紋付き |
| マウント | フルッシュ (埋め込み可能) |
| 電気接続 | M12フレンズコネクタ,4ピン (Y5) |
| IP 評価 | IP67 |
| LED インジケーター | 2色 (緑/黄色) |
| 保護 | 逆極性,過負荷,短回路 |
| ステータス | 生産中止 / 置き換え |
| レイクナー・アート | 800724 |
容量センサー選択における最も有用な機能の一つである.標準センサーは,単一の出力 (NO (ターゲット検出時に閉じる) またはNC (ターゲット検出時に開く) を提供します..
一つのハウジングから同時に2つのものを提供する抗熱センサー:標的が検出されると,NO出力が活性化され,NC出力が同時に無効化されます.標的が移動すると逆方向に動きます
制御システムは両方の信号を監視し,常に反対状態であることを確認できます.
両方の出力が同時にオンまたは両方が同時にOFFになっている場合,センサーが故障している,または電子機器が故障している,または出力ワイヤの1つにショートカットがある.
この診断機能は,単一の出力センサーが提供できない,追加のハードウェアを必要とせずに,検出回路に機能安全の層を追加します.
実際には antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctly最後のサイクルで標的を検知しただけでなく
注射鋳造の穴の検査,誤り防止の要件付きの組立確認,診断モニタリング付きの安全ドア・インターロック回路は,典型的抗ヴァレンツアプリケーションの文脈である.
KAS-80-A12-A-Y5の6mmセンサー範囲は標準の校正標的 (通常は磨かれた鋼板) に適用される.非金属標的の場合は,容量感知が最も一般的に使用される場所である. 効果的な感知距離は,標的材料の介電常数に依存する..
高い介電常数を持つ材料は,より強い場動乱とより長い有効感知距離を生成する.乾燥プラスチックのような低介電材料は,より短い距離を生成する.
水 (電解常数~80) と水溶液は,容量センサーにとって最も簡単な標的である.非金属タンクの外側に設置されたセンサーが内部に液体の存在を検知する場合は,水の介電常数は空のタンク壁と空気の常数をはるかに上回る中程度の介電常数を持つ乾燥した粒状材料 (粒,プラスチックペレット,粉末) は,通常,数ミリメートル厚さのポリプロピレンまたはABSの薄い壁を通して検出できます.純粋な油は,比較的低い介電常数を持ち,センサーが介壁なしで液体の表面に近い状態にあることを要求する可能性があります..
フラッシュマウント機能は,KAS-80-A12-A-Y5のセンサーフェイスが周囲の金属加工物と同等に設置され,隣接金属が6mmのセンサー範囲を短縮しないことを意味します.
センサーの内部シールドはセンサーフィールドを前向きに焦点化し,金属のマウントブレーケットに吸収される横向きのフィールド拡張を防ぐ.センサーを道具に埋め込む必要がある用途機械的保護またはクリアランス上の理由から,固定板または機械の表面は,フラッシュマウントが有効な仕様です.
M12×1スレッドは標準M12ロックナッツを採用し,センサーを固定する前に,マウントブレーケット穴に沿って軸位置調整を可能にします.
2つのロックナッツ (マウントパネルの各側から1つ) は,すべての円筒形レッカーセンサーの標準的な設置方法を提供します.
KAS-80-A12-A-Y5 の利用可能なストックが尽き,装置がセンサーの継続的な供給を必要とする場合,KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP(Rechner part 800724,現在も新技術番号として記載されています) は,改良されたPTFE活性表面塗装で直接置き換えられます.
PTFEは,原始のハウジング材料が攻撃的なプロセス環境では耐えられないような清掃剤,溶媒,およびプロセス化学物質に耐性があります.電気仕様 M12 フレンズコネクタPNP抗熱,4ピン,1035VDCは既存の配線と互換性がある.
Q1:PLCにセンサーを配線する際の抗熱性出力はどういう意味ですか?
KAS-80-A12-A-Y5の4ピンM12コネクタには:ピン1=電源正 (茶色),ピン2=NC出力 (白色),ピン4=NO出力 (黒色),ピン3 = 共通 (青) プレッシャーは,RechnerのIAS-80コネクタ配線図から確認されます.
PLCには2つのデジタル入力チャネルが必要である.NO出力とNC出力のための1つ.制御プログラムでは,これらの2つの入力チャネルは常に対照状態でなければならない.高値と低値の両方のモニタリングは,抗ヴァレンスの設計が可能にするセンサーの健康状態をチェックします..
Q2:KAS-80-A12-A-Y5のような電容センサーは ステンレス鋼のタンク壁を通って検出できますか?
ステンレス鋼は他の金属と同様に 容量場を遮断します センサーは金属壁そのものを 最大の感度で検出します
壁を通過する容量レベル検出は,非金属型タンク材料:ポリプロピレン,PVC,ガラス,セラミック,および類似の電解物のみに適用される.
ステンレスステールタンクでは,センサーには非金属検査ポート,探査機が必要であり,またはセンサーは液体のオープンな表面に置かれなければならない.
Q3: 感知範囲は6mm 調整可能ですか?
レックナーのKAS-80シリーズ (NORMLINE) センサーは,ボディに調整要素がないように設計されています.6mmの範囲は工場で設定され,ユーザーによって調整されません. これはNORMLINE製品ファミリーのデザイン哲学です.シンプルさと防腐性を優先します
より短い有効感知範囲が必要である場合 (例えば,次の標的を感知する際に前景層を無視する),センサーを標的から遠くに位置させることで機械的に達成しなければならない.,または,内蔵感度調整を含む別のレッカーKASモデルを選択する.
Q4:KAS-80-A12-A-Y5のスイッチ周波数は?
Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.
より高速な切り替えを必要とするアプリケーションでは,Rechnerの高性能 (HP) バリアントまたはそれらの高周波容量シリーズが適用されます.容量センサーの典型的なアプリケーションでは,50Hzの制限は問題ではありません.: レベル検出,ゆっくり動く部品の確認, 充填レベルモニタリングは,この周波数よりかなり低い状態で動作します.
Q5:KAS-80-A12-A-Y5は,必要な感度で特定の材料を検出するようにどのように教えられますか?
NORMLINEシリーズは,ユーザーによって調整可能な感度なしで動作します. 工場設定は標準6mmターゲットに最適化されています.対象材料の電解常数は標準より低い場合 (乾燥プラスチック)装置の条件で特定のターゲットと実際の切り替え距離を測定するアプローチです.
実際の距離が不十分である場合は,センサーを近づけ,または外部感度調節を備えたRechner KASモデルを指定します.セットアップ中に,意図された動作ギャップで信頼性の高い切り替えを検証するために,抗熱性出力の同時NO/NC確認を使用することができます..
