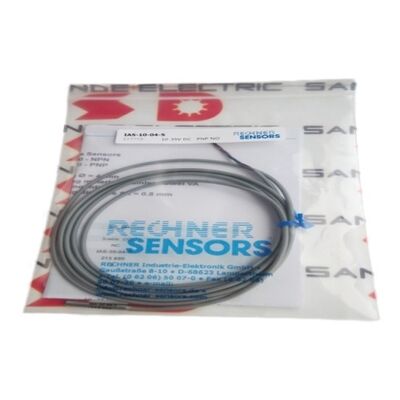

についてレックナー IAS-10-04-SこれはRechnerのIAS-10シリーズからPNP3ワイヤー誘導近距離スイッチである.感受スペクトルの短端で動作するこれは10mm離れた距離から機械の保護具を検出するためのセンサーではなく,非常に小さな部品,薄い金属標的,近距離の加工部品の存在または正確な位置を確認するためのセンサーです.または,高度な位置精度を達成するため,検出隙間が意図的に狭くなっている刃の縁.
製造の歴史は単純で シンプルで シンプルで産業用 PNP センサー 基本的保護機能 逆極性リアルな機械環境で発生するインストールエラーや一時的な状態による損傷を防ぐ.
10V35VのDC電源範囲は,RechnerのIAS-10シリーズの広い電圧特性であり,12VDC組み込み電源と24VDC産業標準の両方をカバーします.特定の負荷条件下で30Vを超える電源.
0.8mmの検出範囲では,IAS-10-04-Sは,より大きな検出ギャップが位置不確実性を導入するアプリケーションのために設計されています.
検出距離と検出精度との相関は直接的です 検出距離が小さいほど温度によりセンサーの切り点が変化するゾーンが狭くなるほどターゲットのサイズ変動です
微細な位置フィードバックのために,0.8mm範囲の固有の狭い切り替えゾーンは,校正なしで長距離センサーが対応できない繰り返しを提供します.
| パラメータ | 価値 |
|---|---|
| 検出範囲 | 0.8mm |
| アウトプットタイプ | PNP,3本のワイヤー |
| 供給電圧 | 10V35V DC |
| 出力電流 | 最大 150 mA |
| 保護 | 逆極性,過負荷,短回路 |
| IP 評価 | IP67 |
| 動作温度 | −25°Cから+70°C |
| シリーズ | IAS 10 (PNP出力) |
| 製造者 | リークナー (ドイツ) |
レックナーのシリーズ分類は単純である.IAS-10の指定は,起動時に接続された負荷に電流源を供給する3本のワイヤのPNP出力センサーを識別する.
This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.
3本のPNPトポロジーは,精密アプリケーションのための2本のセンサーよりも明確な利点を提供します. 独立した電源線 (茶色),出力線 (黒),普通線 (青),出力トランジスタは負荷電流から独立して動作する.
There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking軽微な漏れがある).
このクリーンな切り替え行動は,誤ったトリップがツールの損傷を引き起こす可能性があるNC機械ツールの位置インターロックなどのアプリケーションで重要です.
輸出は,センサーと同じ24VDC供給源から動作するPLC,リレーコイル,指示灯,カウンター入力と直接互換性がある.
150mAの出力電流容量を持つIAS-10-04-Sは,ほとんどのアプリケーションで追加の増幅なしで標準的な自動化負荷を駆動します.
"ミリメートルの8分の10は,センサー面に非常に近くを通過しなければならないという 特定の設計要件を反映する小さな検出距離です.
スタンプ・アンド・ダイの位置の確認は,パンクスプレス・ツールの場合 (ツールがミリメートルの割に絞り込む場合) のような場合,薄刃や薄膜の縁の検出医療用組立装置における針や探査機先の確認,精密機器における細角のラッチェットまたはギア歯の検出.
操作距離は,名目感知距離内にある有用な作業領域は,通常0.8mmの定位感应センサーでは0~0.65mm (定位Snの約80%) である.この操作距離内の実際の検出ギャップを設定する機械的振動,センサーと標的の両方の温度効果,および標的表面状態の変動を考慮する限界長期検出の信頼性を決定する校正作業です..
非鉄材料の修正が適用される:アルミニウム,銅,銅,不oxidable steelの標的は,0.8mmの鉄標準よりも短い有効感知距離を生成する.
0.8mm の名目距離では,既に小さいギャップは,不鉄金属のターゲットではさらに減少します.メカニカル設計にコミットする前に特定のターゲット材料で実際の切り替え距離を確認.
IP67は,完全に塵を排除し,一時的な浸水に対する保護を保証します. 機械の作業区域内にある位置センサーに適した保護レベルです.IAS-10-04-Sの表記の -S 後項は,通常,RechnerのIASコードシステムにおける特定の接続またはケーブルタイプを表す..
この部品番号の正確なケーブル長さ,コネクタの種類,ボディの寸法については,Rechnerの現在の製品ドキュメントやセンサーのラベルから確認してください.-S の後項は,レックナーの範囲内の様々な接続変数に使用されているため.
レッハナーセンサーには標準的な保護装置があります. 設置時に電源線が移動した場合の損傷を防ぐ逆極性保護装置です.過負荷保護は,一時的な過負荷による出力トランジスタの損傷を防ぐ; 短回路保護 (電子) は,配線中に出力から普通への短回路事故によってセンサーが破壊されないようにします.
これは,Rechnerセンサーのプレミアム機能ではなく,IAS-10ライン全体で標準です.
Q1: IAS-10-04-S の -S 後項は何を表しているのですか?
レックナーのIASシリーズ名付けでは,コアパーツ番号の後の後尾コードは接続タイプ,ケーブル材料,その他の特定のオプションを識別します.-S 後項は,通常,特定のケーブルまたはコネクタ変種を特定します.,
S は不?? 鋼のハウジングオプションを示し,他の場合はケーブル長さまたはコネクタタイプを識別します.
最終的な解釈には,Rechnerの製品コード解読器やIAS-10-04-Sのデータシートが必要です.電気接続の正確なフォーマットのために,レックナーの技術文書またはセンサーの製品ラベルを参照してください.
Q2:IAS-10シリーズの評価は1035V DCです.これは35V以上のセンサーが損傷していることを意味しますか?
35V DC以上の持続電源電圧は,センサーの内部電子機器を損傷する可能性があります.負荷切換中に産業用直流電源で発生する35V以上の一時的な電圧ピークは,部分的にセンサーの保護回路に吸収されます.持続的な電圧過電は 定数帯域を超えています
35V以上の電圧の異常が可能な電源では,電源とセンサーの電源端間に一時的な抑制器または電圧クランプを使用する.
Q3:IAS-10-04-Sセンサーは連続または並列で接続できますか?
レックナーのIASセンサーは,連続 (AND論理) または並列 (OR論理) で接続することができる.シリーズでは,すべてのセンサーの総電圧低下が1035V供給で加算される.最大 2 〜 3 センサーが,出力の累積電圧低下が,下流負荷の最小限の限界以下に有効電圧を低下させる前に,デイジーチェーンすることができます..
同時に,個々の残留電圧 (オフ状態) が加算され,3つ以上のセンサーを並行接続すると,組み合わせた漏れが敏感な負荷を誤って活性化させる可能性があります.これらの制限は一般的ガイドラインです特定の構成については,RechnerのIASアプリケーションノートから確認します.
Q4:IAS-10-04-Sは,標的が正面ではなく角度で接近するときにどのように振る舞うか?
感应センサーの電磁感知場は感知面に最も強く垂直的に投影される (軸近接).角度で接近する標的は,名目感知距離から異なる切り替え点を生成します.接近の幾何学によって異なります
0.8mm の範囲で位置を正確に検知するには,機械装置は標的を軸向的な接近経路に制限する.
角度付きアプローチでは,垂直からのアプローチ角度偏差に比例して成長する切り替え位置に不確実性が生じる.
Q5:IAS-10-04-Sは,亜鉛やニッケル付部品の検出に適していますか?
亜鉛鋳型およびニッケル付部品は,感電センサーで検出される電気を伝導する金属である.亜鉛の訂正因子は,鉄標準に近い (約0.8−1.0×合金によって)亜鉛標的は 0.8mmの検出距離を ほぼ全域で作ります
鉄鋼基板のニッケル塗装は,インダクションフィールドに基本的に透明である. センサーは底部の鋼を検知する.効果的な距離は基板金属の修正因数に依存する..
アルミニウムの薄層塗装では,このセンサーの鉄感知距離の約30%を予想します.
