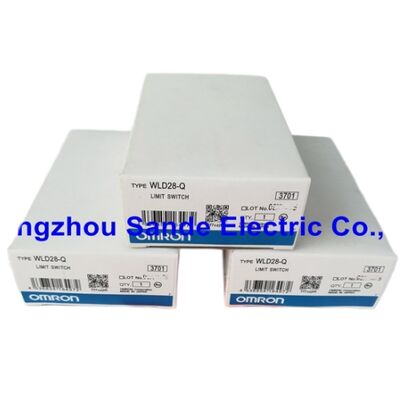

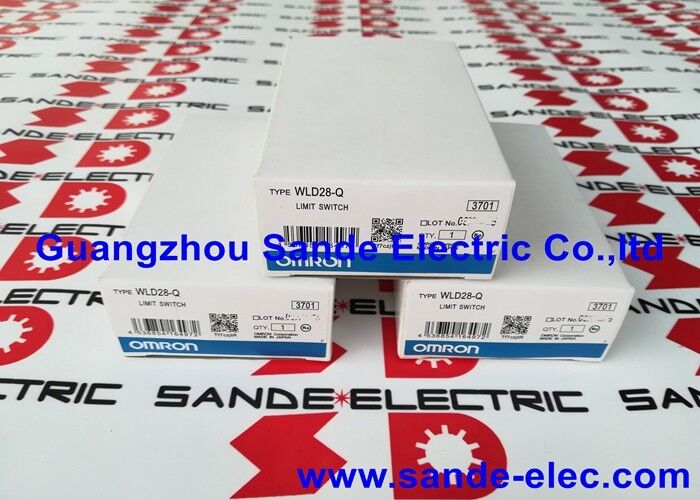

新オムロン WLD28-Q WLD28Q 制限スイッチ 送料無料 快速配送

オムロン WLD28-Q 汎用制限スイッチ コーイルスプリングアクチュエーター (6.5dia × 140mm),スナップアクション,SPST-NO + SPST-NC,10A/500VAC,セルフリセット,IP67

概要

についてオムロン WLD28-QWLシリーズの汎用限界スイッチのコイルスプリングアクチュエーター変種である. WL28ボディには,ワイヤの直径6.5mm,総長140mmのステンレス鋼のコイルスプリングが搭載されている.全方向の接近アクチュエータを備えており,接触力を取り除いたときに,あらゆる横方向から接触時に偏り,中立位置に自動リセットされる..

スイッチボディ内のスナップアクションメカニズムは,クリーンな,動作要素の接近速度に関係なく,反発減速のコンタクト・トランジションが ゆっくり動く機械テーブルから高速サイクルのコンベヤープッシャーへ.

WLシリーズは,物理接触による汎用機械位置検出のためのオムロンの主要ラインです.

標準的な存在/不在検出のための新しい設計では,誘導式および光電感センサーが,限界スイッチを大きく置き換えた場合,WLシリーズは,身体的接触が正しい検出方法である状況において,積極的な適用を維持しています.: 柔軟性や柔らかいパーツの検出,スイッチは金属を穴で検出するのではなく,物理的にターゲットに偏り,接近方向が変形または全方向である駆動装置固いポンジやローラーを損傷する標的を検出できる.

コイルスプリングアクチュエータは,WLD28製品ファミリー内のこの変種を定義する特色です.

ステンレススチールコイルは冷却液と油の環境で腐食耐性を有します140mmのスプリング長さは,寛大なアクティベーションゾーンを与えます スプリングは,ポンジャーの長さやロールが収容できるよりもはるかに長い移動で内部スイッチを曲がり動かします.

接近が正確に制御されていない場合 通過する標的を検知するのに役立ちますあるいは,機械の位置再現性が短距離ポンジの信頼性の高い操作を保証するのに不十分である場合.

基本規格

コイルスプリングアクチュエータ 任意の角度からオムニダイレクト接触

WLシリーズの最も汎用的なアクチュエータはコイルスプリングです.ローラーポンプラー (垂直/軸向アプローチのみで動作する) やローラーレバー (定義された回転平面で動作する) と異なり, the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

この全方向性特性により,他のアクチュエータタイプが正確な目標接近幾何学に依存するアライナメントの要件は排除される.

鉄線直径6.5mmのステンレススチールコイルは,工業環境のための材料の強度と耐腐蝕性を提供します.

140mmのスプリング長さは,約100mm+の利用可能な移動のアクティベーションゾーンを作成します. このゾーンに沿ってどこでも通過する標的は,スプリングを曲がり,スイッチを起動します.プランジャーアクチュエータが提供できない,スプリングの長さに沿って寛大な検出ウィンドウを与える.

プレスの部品噴出検出,製品があらゆる方向から押すことができるコンベヤー・ジャム検出,連続プロセス機器のウェブまたはストライプ・ブレーク検出などのアプリケーション硬いアクチュエータを押せない柔軟な部品の存在感知ローリングスプリングの柔軟で全方向の反応が その特徴です

スナップアクションメカニズム 接近速度から独立した信頼性の高い切り替え

スナップアクションメカニズムは,定義されたトリガーポイントまで,スプリングでエネルギーを貯蔵します.高速でコンタクトを切り替える 動力力がどれだけゆっくりか速く施されたかに関係なく.

この速度独立性は 2つの実用的な理由から重要です

まず ゆっくり動いた電源 液圧テーブル 1mm/分で動きます手動の位置付け装置は,スイッチに力をかけてスイッチをゆっくりと動かすので,スプリングコンタクトがスイッチをゆっくりと動かす接触表面で接触反射または電弧の延長期間を生成する.スナップアクションは,コンタクトがマイクロ秒で開いてから閉じ (または閉じてから開く) に移動することを確保することによってこれを排除します動力要素の速度とは関係なく

2つ目は,スナップアクションは,動作速度と温度の全範囲で一貫した接触力と接触圧を生成します.

切断点の繰り返し性 オンとオフの位置間の機械ヒステレシス 密度が高いと予測可能Omronは旅行前の寸法 (通常は1) を指定しています.7mm (WLD28のロールプルーンダー型では) 精度

SPST-NO + SPST-NC 2回路のダブルブレイク

コンタクト構成は,単一のスイッチボディから通常開いた回路と通常閉じた回路を1つ提供します.接触が同時に2つの点で回路を中断する.

双断断接触器は,同じ接触距離で単断断接触器と比較して,弧断断距離を2倍提供する.だからWLシリーズはコンパクトのスイッチボディで10A/500VAC/600VACの接触値を達成する.

機械制御回路では,1つのスイッチボディからNOとNCの両方のコンタクトが利用可能であること,位置相互ロックのための標準構成である.NOコンタクトはPLCに動作位置を確認します (スプリングが曲がると閉まります)NCコンタクトが同時に開けると同時に,単一のスイッチ操作で1つの回路を同時に電源化し,もう1つの回路を電源化することができます.

よくある質問

Q1:スプリングは"自己リセット"と記述されています. これは操作に何を意味しますか?

自動リセットとは,駆動要素が引き離されると,駆動器がスプリング力によって中立 (自由) 位置に戻り,コンタクトが同時に元の状態に戻る (NOが開く,NCは閉鎖する).

切開が切断された状態を保持していない場合

これは位置検出の標準設定です.スイッチは,標的がスプリングを押している間だけ起動します.標的が撤退するとすぐに接触者は休息状態に戻ります.

Q2: 2回路のダブルブレークコンタクトと標準のシングルブレークSPDTの違いは何ですか?

標準的なSPDT (シングルポール・ダブル・スロー) は,2つのコンタクトの間,1つの共通端末を2つの位置に切り替える.

WLD28-Qの2回路のダブルブレイクコンタクト構成は,2つの独立した回路を提供します.通常開いている) 回路と1つのSPST-NC (単極単発投射)2回停止作用を持つ各回路

2つの回路は同時に切り替わりますが,電気的に互いに隔離されています.これはNOとNC回路が異なる電圧または回路を独立して切り替えるようにします.両方の投球が共通の端末を共有するSPDTとは異なり.

Q3: 10A/500VAC で,WLD28-Q はモーター回路を直接切り替えることができるか?

抵抗電流10Aは,250VACの非誘導 (抵抗) 負荷に適用される.モーター負荷の場合,モーターの起動時の突入電流 (通常は満荷の6×電流) はスイッチの突入電流値内である必要があります.負荷電流の接触耐性は75万回の電圧抵抗寿命よりも低い.

小型のモータースイッチ (小馬力) の場合は,適切なデレーティングで直接スイッチが可能である.

大型のモーターでは,中間コンタクターが限界スイッチのコンタクトを保護し,標準です.

Q4: ステンレススチールスプリングの長さは140mmです スイッチボディにどのように固定されていますか?

コイルスプリングは,スイッチの操作メカニズムとスプリングベースが接しているヘッドセクションでWLD28ボディに固定されます.横向きの任意の方向にスプリングの傾斜は,内部スナップアクションメカニズムに力を転送.

設置のために,スイッチボディは,スイッチハウジングの固定穴を通ってM4スクリューで機械に固定され,スプリングは予想される目標接近方向に向きます.ステンレス鋼の構造は冷却液に抵抗します洗浄剤は,機械ツール環境に特有のものです.

Q5: 一般型の使用寿命と電力の耐久性との違いは何ですか?

メカニカルライフ (15,000標準条件下では,スイッチメカニズムが負荷なしで耐える動作数 (~000回)定位負荷 (10A/250VAC抵抗) で動作する数接触面の弧侵食により,接触抵抗が仕様を超えて増加する可能性があります.

小型のPLC負荷 (5~20mA) を切換するアプリケーションでは,有効電気寿命は750,000回の操作よりもはるかに長い.定位電流に近い重荷の切り替え用75万回の電動寿命が限界です
