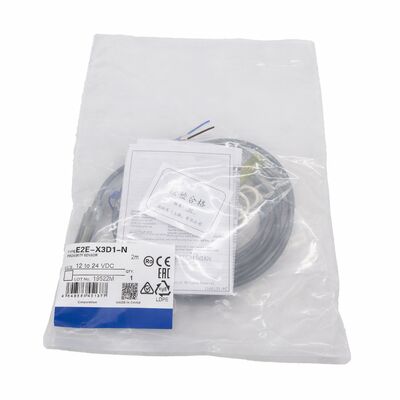

オムロン E2E-X3D1-N近距離スイッチセンサー
M12,3mm,シールド,DC2ワイヤー 通常開いている
ブランド:オムロンシリーズ:E2Eは部品番号:E2E-X3D1-N / E2EX3D1N
状態:オリジナルパッケージの新品 送料無料 ストック
産業用 応用 で 証明 さ れ た 信頼性
オムロン E2E-X3D1-N シールドインダクティブ近接スイッチは,機械工具,コンベアヤー,ロボットセル,およびアセンブリの固定装置の信頼性の基準として確立しました.このM12スレッドシリンダ式センサーは3mm感知範囲を備えていますDC2ワイヤの通常開いた出力とIP67環境保護により,物理的な接触なしに鉄金属標的を検出できます.
基本規格
| 仕様 |
価値 |
| 住宅 |
M12 円筒型 ロープ付き |
| 距離感知 |
3mm (評価) |
| 検出方法 |
インダクティブ (鉄金属) |
| シールド |
遮蔽式 浮き式 装着可能 |
| アウトプットタイプ |
DC2ワイヤー 極性保護 |
| 動作モード |
NO (通常開いている) |
| 供給電圧 |
10~30V DC |
| 負荷電流範囲 |
3から100mA |
| 応答頻度 |
1最大000 Hz |
| 動作温度 |
−25°Cから+70°C |
| 保護程度 |
IP67 / 油性 |
| 住宅用材料 |
ニッケル付銅 |
| 認証 |
CE,NEMA 1/4/6/12/13 |
ソース:オムロン E2Eシリーズデータシート,カテゴリ番号 D126-E1
フルッシュマウント能力
遮蔽された設計は,センサー面を通って電磁場を前向きに導いて,金属ブレーキと機械フレームに干渉なくフラッシュインストールすることができます.これは,プラスチック隔離リングや最小のスタンドオフ要件の必要性を排除コンパクトな装置では最大限の設計柔軟性を提供します.
2ワイヤー直流 シンプル
DC2ワイヤの出力アーキテクチャは,電源を2本の電源のみで設置し,機械スイッチを交換し,ワイヤリングの複雑さを削減するのに最適です.この設計は,信頼性の高い動作を維持しながら,ほとんどのPLC入力カードと直接互換性を提供します.
高速性能
このセンサーは 1,000 Hz の最大応答周波数で 高速のアプリケーションに対応します標準的な産業用アプリケーションのための十分な性能幅を持つ回転標的検出.
堅牢 な 環境 保護
IP67 認証は,塵の侵入や一時的な水浸しに対して完全な保護を保証します.油に耐える感知面とPVCケーブルジャケットは,切断油に対して追加の保護を提供します機械用道具の用途で一般的な高圧洗浄環境.
2つのLED表示器
- 緑色設定表示:設置中にセンサー範囲内のパワーとターゲット検出を確認します
- 赤色操作表示:実行およびトラブルシューティングのためのリアルタイム出力状態を表示します
一般的な用途
- 機械工具とCNCセンター - 部品の存在感知と位置確認
- ロボット式腕端ツール - 取っ手部品の検出と作業部品の検証
- 輸送システム - パレット検出と位置確認
- スタンピング・プレスライン - 模具保護と材料入力の確認
- 自動車組成 - 部品の存在確認
- 食品・飲み物ライン - メタルパッケージの検出
モデル・バリエーション
| モデル |
接続 |
注記 |
| E2E-X3D1-N 2M |
前線付き 2m PVCケーブル |
最も一般的なストックバリエーション |
| E2E-X3D1-N 5M |
5mのPVCケーブルで |
延長なしの長走 |
| E2E-X3D1-M1G |
M12コネクタ |
速断断装置 |
| E2E-X3D2-N 2M |
前線付き 2m PVCケーブル |
NC出力バージョン |
よく 聞かれる 質問
E2E-X3D1-Nは アルミや不oxidable steelのような非鉄金属を検出できますか?
鉄金属に最適化されているが,このセンサーは,測定距離が短く (アルミニウムの場合は通常,指定距離の40-50%) 鉄以外の金属を検出する.設置中に実際の標的材料で検出の信頼性を確認する.
複数のセンサーを 近くに置くことはできますか?
はい,互いに 30mm の距離を隔てたり,互いの干渉を防ぐために 20mm の距離を隔てたりします.より近い距離のために,代替周波数変種を検討してください.
NOとNCの出力はどう違いますか?
通常オープン (NO) アウトプットはターゲット検出時に閉じる (E2E-X3D1-N). 通常閉鎖 (NC) アウトプットはターゲット検出時に開く (E2E-X3D2-N). ほとんどのアプリケーションは存在検出論理のためにNOを使用する.
3mA の最小負荷の要求量は?
DC2ワイヤーセンサーは,適切な動作のために最低3mAの負荷電流を必要とします.ほとんどの工業用PLC入力はこの限界をはるかに上回る5-15mAを抽出します.
E2E-X3D1-Nは新しいモデルに置き換えられているか?
Omronは E2E NEXTシリーズに改良機能を提供しているが,E2E-X3D1-Nは引き続き利用可能であり,同一の形,フィット,機能を必要とする既存の装置の直接的な代替品である.
梱包 と 輸送
オリジナルのオムロンパッケージで新品で,工場封印. ストック内のユニットへの迅速な配送で無料送料が含まれます. 国際注文はDHL,FedEx,またはUPS経由で完全な追跡で出荷します.
