| 起源の場所 | 日本 |
| ブランド名 | Honeywell |
| 証明 | CE ROHS |
| モデル番号 | 129464N |

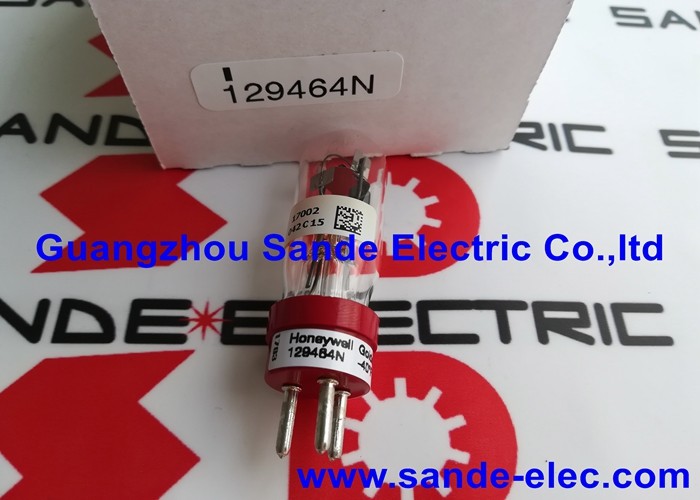

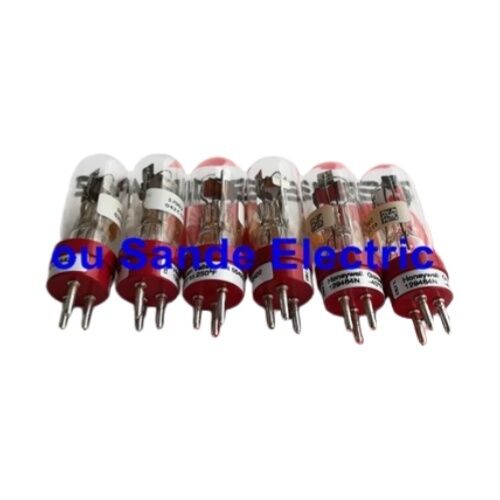

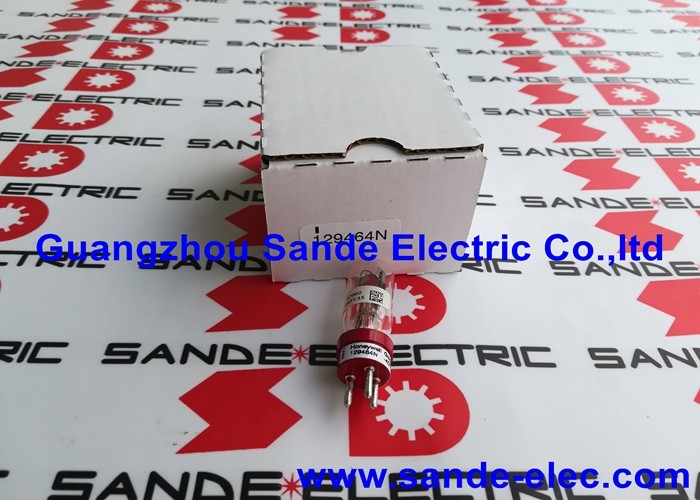

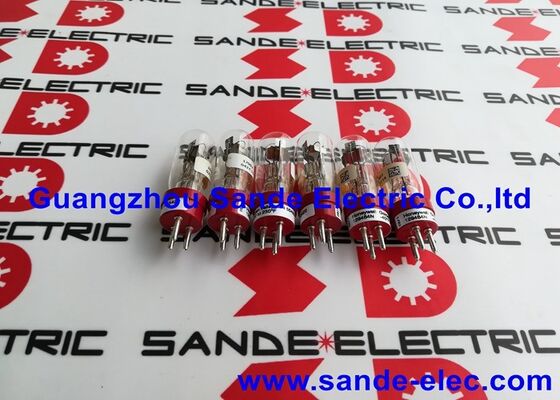

についてハニーウェル 129464NC7035 MiniPeeperとC7061 UV炎検出器の内部で使用されるUVセンサーチューブです ガラスエンベロープのUV感受性チューブで,ガス,オイル,他の炭化水素の炎で,接続されたバーナー制御ユニットに炎の存在または不在を信号します..
C7035またはC7061の炎検出器に設置されたセンサーチューブが使用期間が終わると,129464Nはハニーウェルのオリジナルの交換装置で,検出器を完全に交換することなく,検出器を指定されたUV感度に戻します..
129464Nは,関連した129464Mと温度評価によって区別される.129464Mの0°Fの下限が不十分である寒い気候の屋外設備と加熱されていない設備室への使用を拡大する.
両管は同じC7035検出器に仕入れています. 129464NはさらにC7061に適しています.これは,コンチネント・オペレーションの産業用バーナーアプリケーションをカバーします.熱加工工場.
紫外線炎検出は,185~260nm波長範囲で紫外線を放出するガスと石油の炎に適したセンサー技術である.
センサーチューブはUV光子に反応し 衝撃信号を電気信号に変換し 検出器の電子機器は炎の存在として解釈します
紫外線波長で発光しません 紫外線波長は適切に設計された装置における燃焼炎に対して,UVセンサーを固有の選択性にする.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 129464N (フル: 129464N/U) |
| 互換性のある検出器 | ハニーウェル C7035,C7061 |
| 動作温度 | −40°F から +250°F (−40°C から +121°C) |
| 感知 の 原則 | 紫外線 (UV) 光子検出 |
| 適用する | 産業用および商業用燃焼器の炎の監視 |
| 関連部分 | 129464M (0°Fから+250°F,C7035のみ) |
C7035 ミニピーパー:C7035はハニーウェルのコンパクトアナログのUV炎センサーで 断続的に動作するバーナー用です標準運転中にオン・オフサイクルを繰り返す軽工業燃焼システム.
検出器は,各サイクル開始時にバーナーが確実に点火することを確認しなければならない.
C7035は,ハニーウェル 7800 シリーズおよび同等のバーナー制御ユニットで使用され,UVセンシング要素が制御ユニットに燃焼が確立されたかどうかを示す.
C7061 紫外線炎検出器:C7061は,産業用炉,ドライヤー,オーブンの大型ガス,オイル,および二重燃料バーナーにUV炎の監視を拡張します.熱処理装置では,燃焼器はサイクルではなく連続的に動きます..
C7061は動的な自己チェック機能が搭載されています which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.
両方の検出器タイプは,UV感受性要素として129464Nチューブを使用する.
検出器の光学調整を乱さず,切断して交換できるように設計されています. 交換手順は検出器のホイスを開くことです.古いチューブをソケットから外す代わりに129464Nを入れます
この交換可能な設計は,使用寿命が終わった,または熱,振動,または電気ストレスは,すべての検出器組を,そのマウントハードウェアと視野パイプと交換する必要はありません.
紫外線センサーの寿命は有限で ハニーウェルは 運用時間で規定しています管内のUV感受性のある材料 (通常はガス放出または光電池構造) が,累積的なUV曝露と電気サイクルによって徐々に分解されるため.
寿命が終わったチューブでは 感度が低下し,検出器を活性化させるのにより明るい炎が必要になります. 完全に故障して不快なシャットダウンを引き起こす前に,検出されない炎の損失を許す.
129464Nの交換が要する実用的な指標: 燃焼器の制御装置は,独立試験で確実に燃える燃焼器の燃焼障害や"炎がない"ロックを記録する.検出器の紫外線信号計は,連続した保守検査で減少傾向を示しています.; または検出器がC7035またはC7061のメンテナンスのドキュメントで指定された使用時間を累積した.
C7061のダイナミック・セルフチェックがアクティブで連続動作するアプリケーションでは障害の管は,自己チェックメカニズムによって検出され,炎の監視機能が損なわれる前にサービスアラームを生成します..
紫外線炎の検出は,ほとんどの燃焼炎と互換性があります.天然ガス,LPG,石油,水素,および他の炭素を含む燃料または水素を含む燃料はすべて検出範囲内の紫外線を放出します.
129464Nは,光子検出レベルでは燃料の種類を区別しない.特定の燃料に対する全体的なバーナー管理システムの互換性は,バーナー制御装置とバーナー設計によって決定されます.紫外線センサーチューブ自体ではなく
Q1: 129464NのUVチューブを交換する必要があるときをどうやって知るのですか?
主な指標は: 連続した保守検査でUV信号強さの低下 (検出器の信号レベル表示またはUVメーターを使用)以前は信頼性の高いバーナーで点火障害やロックアウト率が増加C7035 または C7061 メンテナンスマニュアルに指定された交換間隔に達する累積運転時間.
いくつかの産業用メンテナンスのプログラムでは,UVチューブを一定の間隔で交換します.計画外の停止を防ぐために.
Q2:129464Nと129464Mの違いは何ですか?
C7035検出器用のUVセンサー管である. 129464Mは0°Fから+250°Fまで評価されており,C7035アプリケーションのみです.129464Nは,下気温を−40°Fまで延長し,さらにC7061の炎検出器に適しています.
室外装置,冷たい気候設備室,およびすべてのC7061アプリケーションのために 129464Nを選択します.
Q3:C7035とC7061以外の検出器で129464Nを使用できますか?
129464NはC7035およびC7061検出器に指定されています. ハニーウェルの炎検出器の範囲には,異なるUVチューブを使用する他のUV検出器モデル (C7012,C7024,C7027,C7076) が含まれています.またはモデル特有のチューブ.
129464Nを設計されていない検出器で使用すると,ソケットのフィットが正しくない,UV感度が異なる,または検出器の電子機器に不一致が生じる可能性があります.交換チューブを注文する前に常に正確な検出器のモデルを確認.
Q4:C7035やC7061に129464Nがどのように設置されているか?
燃料と電源から隔離され 検出器は安全な温度まで冷却されC7035/C7061 サービス・インストラクションに従って検出器のホイスを開きます..
旧管をソケットから取り出して,その場所に129464Nを挿入します. メンテナンスマニュアルに記載されているように正しい方向で.
住宅は閉鎖されています.検出器が機能的にテストされ,UV信号レベルと応答時間が検出器の指定されたパラメータを満たしていることを確認し,バーナーシステムが再び使用される前に.
Q5: 129464Nは ハニーウェル 7800 シリーズのバーナー制御システムで動作していますか?
129464Nは,ハニーウェル7800シリーズバーナー制御装置で使用する資格のあるC7035とC7061の炎検出器内のセンサー要素です.センサーチューブ自体 直接バーナー制御に接続しません 検出器の電子に接続します燃焼器の制御装置と接しています
7800シリーズの互換性は,C7035またはC7061検出器モデルと特定のバーナー制御ユニットに依存する.特定アプリケーションのハニーウェルのシステム選択文書から検出器と制御器の互換性を検証する..
