| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |
| モデル番号 | E2E-X10ME1 |

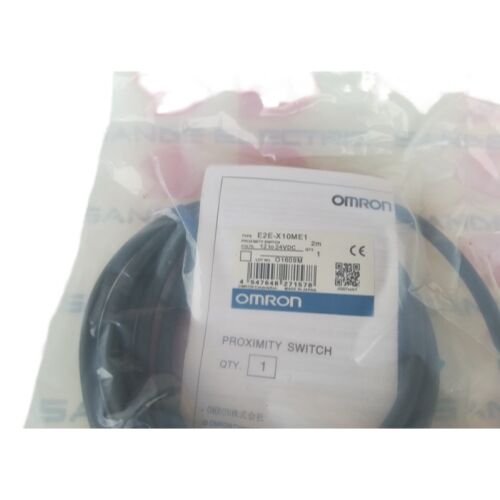

についてオムロン E2E-X10ME1M18型無遮蔽感应近距離センサーで,感知距離は10mmで,3本のNPNが通常開いている出力そして200mAのスイッチ容量 標準E2E3ワイヤの範囲で最も高い出力電流.
ME後記はOmronの拡張能力型を識別します.標準E2E M18無遮蔽モデル (E2E-X14MD1) が100mAの切り替え能力で評価されている場合,ME1型は200mAに倍増します.高電流装置への直接負荷駆動能力を拡張する.
−40°Cから+85°Cの動作温度範囲は,標準E2E変種と最も区別する仕様である.
ほとんどのE2E近距離センサーが−25°Cから+70°Cまで指定されている場合,ME1モデルの拡張温度床は,冷たい気候,加熱されていない貯蔵施設,冷却環境+85°Cの上限は,熱源の近くに設置できる. 鋳造および鍛造設備,熱処理ライン常時環境温度は70°Cを超えている場合.
E2E-X10ME1は 検知面からあらゆる方向に電磁場を広げますM18ボディからの10mmのセンサー距離を,同じサイズで内側から遮断されたセンサーが追いつけない.
This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.
| パラメータ | 価値 |
|---|---|
| 距離感知 | 10mm (±10%) |
| 距離設定 | 0°8 mm |
| 標準目標 | 鉄 30 × 30 × 1mm |
| 住宅 | M18 × 1mm,シールドなし,ニッケル付銅 |
| 生産量 | NPN,NO,3ワイヤ |
| 供給電圧 | 12~24V DC |
| 操作範囲 | 10V40V DC |
| 切り替え能力 | 0~200mA |
| 現在の消費量 | 最大13mA |
| 応答頻度 | 200 Hz |
| ケーブル | 2mの油性PVC |
| IP 評価 | IP67 |
| 動作温度 | −40°Cから+85°C |
| 基準 | EN60947-1,EN60947-5-2,CE |
The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.
200mA範囲内の一般的な24V直流産業負荷には,小型電磁弁 (通常24Vで50~150mA),リレーコイル (10~80mA),パイロットライト,タワーライト (20~50mA),カウンター/ディスプレイの入力.
200mAの電源で,センサーは追加のハードウェアなしで直接負荷に接続し,回路を簡素化し,中間スイッチ装置のコストと障害点を排除します.
200mAの評価は,センサーがモーター負荷や重いインダクティブコイルを無期限に動かすことができるという意味ではありません.誘導負荷の場合は,電磁管とリレーコイルでは,オン時に突入電流は静止電流よりも高い電気の電圧が急上昇する
オームロンの電圧抑制装置 E2E-X10ME1では 通常の誘導式スイッチ トランジエントに対応します しかし高誘導率の負荷では負荷を横断するフライバックダイオードは,ターンオフスパイクを制限するための良い慣習です.
OmronはE2E-X10ME1を−40°Cから+85°Cまでの125°Cの範囲で評価している.これは標準E2Eの95°Cの範囲よりも広い.この拡張評価は2つの方向で重要である.
カナダの冬,北極の工業施設,北極の冬,北極の冬,北極の冬,北極の冬,北極の冬センサーが25°Cで設定され,冬の夜に環境が35°Cまで下がる場合標準センサーは朝の起動で動作しない可能性があります
ホットエンドでは, +85°Cは,熱処理炉,鍛造プレス,鋳造機,機械の位置感知が必要な産業用オーブンの近くにある環境条件をカバーします.
特にセンサー距離性能については,オムロンは,温度変動が23°Cで参照される−25°Cから+70°Cの範囲でスイッチポイントを ±10%移動することを指定している.これは,極端な温度で E2E-X10ME1 が設定距離は8mm (名目10mmの80%) で,熱変化に十分な範囲を提供します.
Q1: E2E-X10ME1 NPNの出力ワイヤーは標準PLCにどのように接続されますか?
3本のNPN接続:ブラウンワイヤで+12~24VDC電源,ブルーワイヤで普通 (0V) 電源,黒い出力ワイヤでPLCNPNデジタル入力端末.
鉄の標的が10mmセンサーフィールドに入ると,NPN出力トランジスタが導電し,黒い線がPLC入力端末を0V方向に引っ張ります.そしてPLCはLogic1入力 (Sinking Logicに設定されたNPN入力カード用) を登録する目標が存在しない場合,出力は開いている. 輸入は論理0を読み取ります.
Q2: M18の無遮蔽E2E-X10ME1の金属フリーゾーン要件は何ですか?
Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.
ブラケットの穴はM18スレッドと一致し,周囲の金属表面は各側で少なくとも体径 (18mm) でセンサー先の後ろに戻さなければならない.このゾーンを維持できない場合,周囲の金属が遮蔽されていない横のフィールドを吸収するので,効果的な感知距離を減らす.
Q3: 稼働電圧範囲は1040Vですが,電源電圧は1224Vです 違いは何ですか?
電源電圧 (12V24V) は,安定した,指定された性能のために推奨される名目稼働範囲である.
稼働電圧範囲 (10~40V) は,センサーが損傷なく動作する絶対範囲である.給電電線 (12V以下) と24V以上の出張 (無荷物やトランジエントなど) をカバーする.
24V以上または12V以下で連続的に動作することは,スイッチの精度に関するOmronの性能仕様の外にあるが,生存限界内である.,特徴的な性能
Q4:E2E-X10ME1は10mmの範囲でアルミニウム標的を検出できますか?
アルミニウムは,M18のシールドのないセンサーでは,修正因子は約0.3×0.4×である.標準プレート寸法 (30 × 30mm) の標的に対して,有効感知距離が約 3 〜 4mm になる.
アルミニウムターゲットのE2E-X10ME1では,信頼性の高い検出を確保するために,インストールギャップは3mmの範囲内で8mmの設定距離の範囲内でなければならない.アルミニウムターゲットの場合は,センサーの位置を固定する前に,常に特定の合金とジオメトリで実際の切り離し距離を確認します..
Q5:電流消費量は13mAで,スイッチ容量は200mAです. 供給電流容量は両方に対応できますか?
13mAは,センサーの内部電流を供給源から引き出すものです (電源を供給するときに常に存在します).
200mAは,出力がアクティブである (ターゲット検出) 時に出力トランジスタを通過できる最大電流である.
供給源は,センサーに13mA,加えて負荷電流に200mAまで24V直流供給源から1センサあたり合計213mAまで提供する必要があります.実際は,ほとんどの負荷は200mA以下になります.接続された負荷に依存して,センサーあたり50~100mAに近い.
