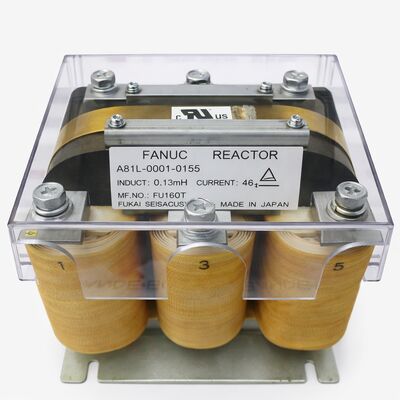

A81L-0001-0155 Fanuc ACサーボモーターリアクター A81L00010155 A8IL-OOOI-OI55

FANUC A81L-0001-0155 3相交流線反応器 46A 0.13mH 240V 制御装置保護

部品番号:A81L-0001-0155

シリーズ:A81L-0001

タイプ:3相交流線原子炉

産地:日本

状態:新品 / 過剩品 / 中古品

概要

についてFanuc A81L-0001-01553相交流線原子炉で,電圧46Aで,インダクタンス0.13mH,交流電圧240V,Fanuc CNC サーボとスピンドル駆動システム内で,受信電源と駆動キャビネットの電源入力間の受動的な電源品質コンポーネントとして使用されます..

このタイプの装置は約9ポンドの重さで 動作する部品も電源もありません配置は必要ない.

3つのインダクタが連続して AC電源で 制御されたインパデントを作り出し 駆動電源をオンにすると 進電電流を制限します駆動の直線器段階に到達する前に電圧トランジエントを弱体化この機能のいずれも劇的な,すぐに見られる効果を生成しません.

電力サイクル,電圧障害,稼働時間の数ヶ月と数年にわたって 蓄積される価値欠落した原子炉が 供給できないような 配送インフラを.

Fanuc Fortune VMC-55垂直加工センターおよび類似のFanuc 0i-MC制御プラットフォームにインストールされていることが確認されています.A81L-0001-0155は,その保護する駆動システムの正しい指定された原子炉です.

A81L-0001シリーズは,さまざまなFanucドライブ構成の電流および電感度評価範囲をカバーする. 0155後尾は,この特定の46A / 0.13mH / 240Vユニットを識別する.

基本規格

46A,0.13mH 仕様の読み取り

電流と電感度は 原子炉の機能と 配列を決定します46Aは,連続電流容量であり,その電源が供給されるサーボとスピンドル駆動モジュールの総AC入力電流である.普通の稼働負荷下で電源から抽出されます.

多軸Fanuc駆動システムでは,その総電流は,最も重い個々の軸だけでなく,典型的な加工負荷条件下で同時に動くすべての軸を含みます.

0.13mHの誘導力は,A81L-0001-0155と同じA81Lシリーズの他の原子炉の間に位置する.

高い誘導力は,より強い調和減衰とより効果的なインラッシュ制限をもたらすが,全定位電流で原子炉全体により多くの電圧低下をもたらす.

この原子炉は,この電源システムに適しているとファヌック・エンジニアリングが判断したインダクタンスを表します.ドライブコンポーネントの寿命を大幅に延長するのに十分な保護DCバスの電圧をピーク需要下での駆動の動作限界を下回るのに十分な電圧低下がない場合

240Vの電圧評価は,この原子炉がFanuc 200Vクラス駆動システムで世界中で使用されている200~240VACの三相電源電圧のために設計されたことを確認します.

400Vまたは480Vの三相システムには指定されていません.同じA81Lファミリーのより高電圧クラスの原子炉が必要です.

原子炉 は 何 を 保護 し て い ます か

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorこれらの直導二極電極は,直導電池が制限する電圧の2つのカテゴリーの経路に直接位置しています.

突入電流を電源に電源を供給するときに電源を放出すると電流の急上昇が起こります

原子炉が回路に入ると 感電器は 急速な電流上昇に抵抗し コンデンサターが より徐々に充電できるようになります

原子炉なしでは,各電源サイクルが 完全無制限の電流を直電二極管に 送ります 機械の使用期間中 何千回もの電源サイクルで繰り返される ストレスの発生は直流器の徐々に劣化する.

電源環境からの電圧トランジション産業用電源はコンタクターの切り替え,近くのモーターの起動,およびユーティリティの切り替えイベントからの高速電圧トランジエントを運びます.速やかに上昇する電圧のピークとしてドライブ入力に現れる.

原子炉の電感は電圧上昇速度を制限し,駆動装置の入力保護回路に反応する時間を与えます

この制限なしでは,トランジエントは直流器と直流バスコンデンサータに全スレイド速度で到達します.

Fanuc駆動システムを指定されたライン反応器なしで動作させることは,動作的には可能ですが,両方の保護メカニズムを取り除く.

生産機では 数年稼働すると予想されますが 低コストの電源部品を 予告なしに発生する 高コストの駆動モジュール故障と 交換します

配置 と 設置

A81L-0001-0155は,交流電源の3つの段階とも連続でインストールします主回路断定器または融合隔離器とFanuc電源モジュール (PSM) のAC入力端末または主伺服電源入力バスの間.

3つの電源電源電源は 3つのインダクター回転を通過し 駆動入力に到達します コントロール接続も設定パラメータもありません原子炉自体には電源供給の必要性がない.

原子炉の端末接続は,電源の供給側と電荷側の両方のケーブルのサイズが,46Aの電流と一致しなければならない. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

ソースの注記

A81L-0001-0155は,Fanuc MROと余剰市場を通じて,新品,余剰,使用状態で入手できます.端末接続の色変わりや熱損傷を確認する3つの巻き込みが完整であることを確認 (単純な抵抗検査で連続性が確認される) 装置の使用履歴が不明である場合は,LCRメーターでインダクタンス値を確認します.

原子炉には固有の磨きメカニズムがない 固有な巻き込みで良好な物理状態の装置は,新しい装置とまったく同じ動作をする.

注文する前に正しい後項を確認してください.

A81L-0001シリーズは,異なる駆動システム構成で複数の電流および感電性値を網羅している. 0155後記は46A / 0 を識別する.13mH 仕様 特別に 同じシリーズ内の隣接する後置き符号は異なる評価値を持ち,等価な代替品ではありません..

よくある質問

Q1:A81L-0001-0155を使用するFanuc CNCマシンの構成は?

この原子炉は,FANUC 0i-MC制御のFortune VMC-55を含むFANUC制御の垂直加工センターに設置されていることが確認されています.より広く, the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

Q2: 配線炉を設置せずに駆動システムは動作できますか?

短期間には原子炉なしで動作しますが,そうすることで,入力制限と一時的な減衰をなくします.各電源サイクルは,直線ダイオードに無制限の流入電流を供給電力網の電圧は 完全速率でドライブ入力に到達します

時間の経過とともに,これらのストレスは直流器の劣化と直流バスコンデンサターの老化を加速します.実用的な結果として,早速運転の故障は,通常は警告なしに発生します.駆動増幅装置の交換は 原子炉の維持費を大幅に上回ります

Q3:A81L-0001-0155はA81L-0001-0156またはA81L-0001-0157と交換可能ですか?

工学的な検証なしにはありません. 0156は62A / 0.14mHで0157は110A / 0.07mHで評価されています.各後尾は,異なる総電流と誘導力要求を持つ特定の駆動システム構成に対応する..

低容量 (低電流) の原子炉を使用すると,巻き込みを通り抜ける過剰電流が持続する危険性があります.異なる誘導値を使用すると,和音および突入防護特性が変化します.常にドライブシステムの仕様に正確に部品番号の後尾をマッチ.

Q4: 設置前に使用済みA81L-0001-0155をどのように確認しますか?

端末の接続を熱変色や軟硬件の確認連続性と相平衡を確認するために,3つの巻き込みのそれぞれに抵抗を測定する.

ローリングと原子炉体間の連続性がないことを確認する (これは隔熱障害を示す).設備が利用可能であれば,0を確認する.LCRメーターで13mHインダクタンスこのテストに合格したユニットは 新しいユニットと同じ性能になります

Q5: 同じシリーズからより高い評価の原子炉が使用される場合はどうなる? 例えば110Aの0157?

高電流の0157は十分な電流容量を提供するが,その誘導力 (0.07mH) は0155の0.13mHよりも低い.正確に指定された原子炉と比較して,調和減衰とインラッシュ制限を減らす.

ドライブは動作し,すぐに故障は起こらないが, 保護効果は正しい仕様に比べて低下します.Fanuc 指定された原子炉の後項と 駆動システムに一致することは 正確な技術慣行です.
