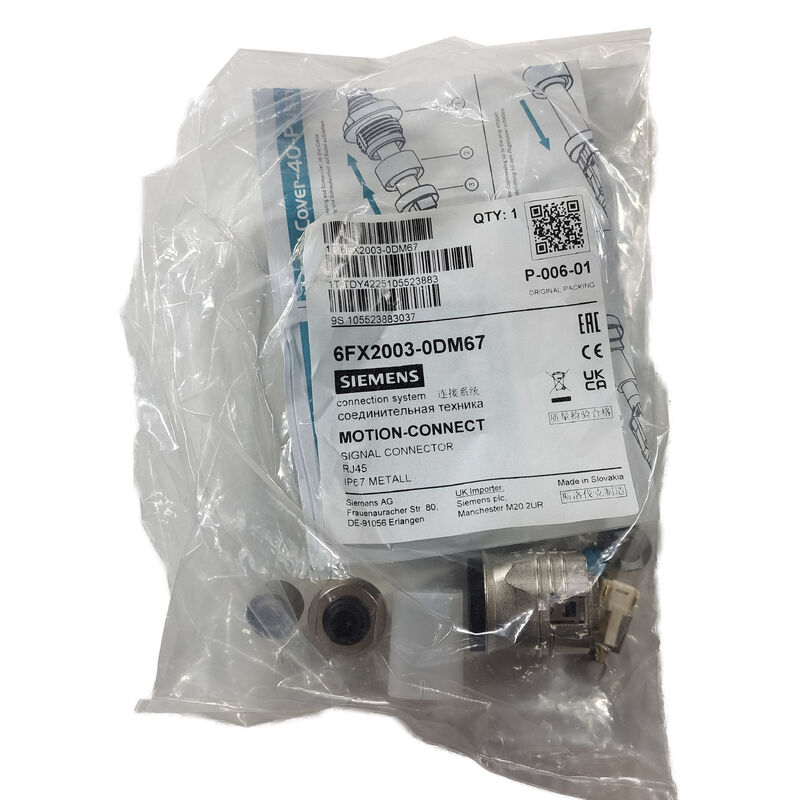

6FX2003-0DM67 ◎ Siemens MOTION-CONNECT RJ45 信号接続器 DRIVE-CLiQ / IP67 メタルバージョン

DRIVE-CLiQ インターフェース接続のための頑丈な金属 RJ45 コンネクタ

6FX2003-0DM67は,SINAMICS駆動システム全体でモーターを接続するために使用されるデジタル通信とフィードバックバスである DRIVE-CLiQインターフェースのためのシメンス製の金属体型RJ45信号コネクタです.コーダーDRIVE-CLiQは,RJ45形式のケーブル接続で電源と高速シリアル通信の両方を運びます.接続器の機械的および環境的な強さは,システムの信頼性に直接関係する.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

基本規格

このコネクタが使用するインターフェース

DRIVE-CLiQ (Drive Component Link with IQ) は,SINAMICS駆動システムのためのシメンス独自のデジタルインターフェースで,構造化されたデジタル通信トポロジーで駆動部品を接続します.

モーター・エンコーダー通信を統合した:エンコードに組み込まれた DRIVE-CLiQ インターフェースで SINAMICS に対応するモーターは 位置,速度,ドライブ-CLiQリンクを介してSINAMICSドライブに直接送信する.

接続・識別能力:DRIVE-CLiQを搭載した部品は,接続時にSINAMICSドライブが読み取れるデジタル識別データを搭載し,部品の自動認識と構成確認をサポートする.誤ったケーブルまたはモータータイプ選択による稼働エラーを減らす.

デイジーチェーンとスタートポロジー:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

申請

SINAMICS S120 モーター接続:SINAMICS S120 モーター モジュールと SIMOTICS サーボモーターの間の DRIVE-CLiQ インターフェース接続

CNC 機械ツールの伺服軸:SINUMERIK SINAMICS S120駆動システムを使用する CNC 機械工具 ドライブ-CLiQ モーターエンコーダーフィードバック IP67 格付けのコネクタはモーター接続地点に典型的な冷却液の暴露に耐える.

産業用ロボット関節駆動装置:SINAMICSベースのロボットサーボ駆動システムで,各ジョイントモーターのDRIVE-CLiQ接続は,ロボットの動作環境で堅牢で密閉されたコネクタ性能を必要とする.

交換と現地修理フィールドメンテナンスの際に損傷した DRIVE-CLiQコネクタを交換する 特別にオリジナルのプラスチック6FX2003-0DC67コネクタが故障した場合金属6FX2003-0DM67は,同じコネクタ位置で直接的な機能アップグレードを提供します..

よくある質問

Q1: 6FX2003-0DM67は,古い6FX2003-0DC67のプラスチック接続器の代替品ですか?

はい 6FX2003-0DM67のメタルバージョンは,同じRJ45コネクタインターフェースとDRIVE-CLiQピン割り当てを共有する6FX2003-0DC67の直接的な後継機です.メタルのバージョンは,同じアプリケーションでプラスチック版を入れ替えます機能アップグレードとして,機械的な耐久性が向上し,IP67の環境密封を保証します.

Q2: IP67 格付けは接続器のみに適用されるのか,それとも特定の配合ケーブル構造を必要とするのか?

6FX2003-0DM67コネクタのIP67評価は,コネクタが正しくマッチして接続されたときの密封性能を記述します.組み立てたケーブルシステムで完全なIP67保護を達成するには,同じ保護クラスに格付けされたDRIVE-CLiQケーブルを使用し,コネクターが完全に座ってロックされていることを確保する必要があります.シーメンス の DRIVE-CLiQ ケーブル ドキュメンテーション から,完全なケーブル アセンブリ の IP 評価 を 確認 し て ください.ケーブル ジャケット と ストレイン リリーフ も,システム の 全体 的 保護 レベル に 貢献 し て い ます.

Q3:このコネクタを通る DRIVE-CLiQ インターフェースはどんな信号を伝えているのですか?

DRIVE-CLiQは低電圧の直流電源 (接続された部品の電子機器を供給) と高速のシリアルデジタル通信 (エンコーダー位置データ,部品識別) の組み合わせを搭載しています,同じRJ45形式のケーブル接続で6FX2003-0DM67コネクタのピン構成は,標準8ポジションRJ45フォーマット内のこの組み合わせた電源とデータインターフェースに対応.

Q4: 6FX2003-0DM67はS120以外のSINAMICSドライブ世代で使用できますか?

DRIVE-CLiQは,S120を超えた複数のSINAMICSドライブプラットフォームで使用されており,S110およびDRIVE-CLiQインターフェース標準を採用した現在の世代のシメンスドライブシステムを含む. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms装置内の特定の駆動とモーターの組み合わせに対して常に互換性を確認します.
