| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A03B-0819-C106 |
部品番号:A03B-0819-C106
製造者:FANUC株式会社 (日本)
製品タイプ:デジタル入力モジュール 32点

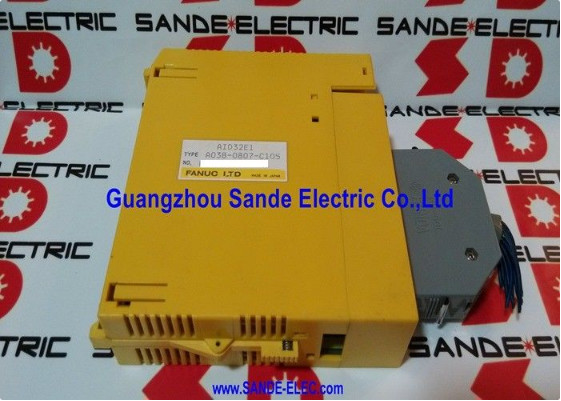

The A03B-0819-C106 is the AID32F1 model digital input module for FANUC's A03B-0819 distributed I/O system — the modular I/O architecture used across FANUC CNC machining systems and FANUC robot controllers各モジュールはバックプレーンユニット (ABU05AまたはABU10A) に接続され,I/Oバス上のスレーブとしてCNCまたはロボットコントローラに接続されます.
32のデジタル入力ポイントで フィールドデバイスの状態を読み取れます 限界スイッチ,近距離センサー,圧力スイッチ,プッシュボタン,インターロックリレーそして,その状態をCNCのPMCまたはロボット制御器のシステムプログラムに報告します.AID32F1の指定は,このモジュールをA03B-0819モジュールファミリーの32ポイント入力タイプとして識別する.
32の入力ポイントのそれぞれに,モジュール面に専用のLEDインジケーターがあります.これらのLEDは,対応する入力がオン状態にあるとき,フィールドデバイスからの12Vまたは24VDC信号によって電源を供給します.この点単位LED配列は,計数計やPLC監視ソフトウェアなしで,設置者は,各センサーがモジュールに信号を送っていることを,モジュールの指示灯から直接読み取ることで確認できます..
12V/24Vの双電圧入力受容は,現代の機械工具およびロボット装置で一般的なDCセンサーとスイッチ出力の範囲をカバーし,供給電圧を正確にマッチする必要性を回避します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A03B-0819-C106 |
| モデル | AID32F1 |
| 入力ポイント | 32 |
| 入力電圧 | 12V / 24V DC |
| LED インジケーター | 1 入力点あたり |
| 互換性のあるバックプレーン | A03B-0819-C001 / C002 |
| 適用する | CNCとロボット I/O システム |
| シリーズ | A03B-0819 |
A03B-0819-C106は,より広範なI/Oシステム内の1つのモジュールである.完全なノードにはバックプレーン (ABU05AまたはABU10A),パワーモジュール (A03B-0819-C011 / AIF01A),入力・出力モジュールの選択された組み合わせ同じファミリーの一般的なモジュールタイプには,デジタル出力モジュール,アナログモジュール,および他のI/O変種が含まれます.AID32F1入力モジュールは,同じノード内の他のモジュールと一緒にバックプレンの任意の利用可能なスロットにスロット.
Q1:A03B-0819-C106 (AID32F1) とA03B-0819-C111 (AID32H1) の違いは何ですか?
両者はA03B-0819シリーズの32点デジタル入力モジュールである.F1とH1後項は,入力電流,フィルター時間,および電流の回路の仕様と異なる入力回路の仕様を識別する.信号条件付けの特徴. 交換を注文する前に,マシンにインストールされているバージョンをモジュールの自社のラベルから確認します. 両タイプは同じバックプレンのスロットに適しています.
Q2:A03B-0819-C106モジュールは,バックプレーンに電力を適用して交換できますか?
FANUCのA03B-0819I/Oモジュールは,バックプレーンとパワーモジュールのこの機能をサポートするシステムでホットスワップが可能である.特定のコントローラーの FANUC I/O ユニットのドキュメントから,ホットスワップがサポートされているかどうかを確認する.確認されていない場合は,入力またはI/Oモジュールを取り除く前にバックプレンをオフにします.
Q3: モジュールの 32 つの入力はすべて OFF と読み取られていますが,フィールドデバイスは有効であることが確認されています. 欠陥はどこにあるのですか?
モジュールへの入力電源 (12Vまたは24V DC共通) を確認する.もし共通の端末が電力を失ってしまった場合,フィールドデバイスの状態に関係なく,すべての 32 つの入力が同時にオフと読み取れます.モジュールの電源入力端末の電圧を確認. 電源が確認された場合は,各フィールドデバイスとモジュール入力端末の間の配線を確認します.同時に全オフ状態は,モジュール故障よりも電源または配線の問題の可能性が高いです.
Q4: 入力のLEDはオンですが,CNC PMCは入力を記録していません.何をチェックすべきですか?
LEDが点灯している場合,モジュールの入力回路は12/24V DC信号を正しく受信している.誤差は I/O アドレス割り当てに起因する可能性があります. PMC はモジュールの位置とは異なる I/O アドレスを読み取っている可能性があります.. 模块のスロット位置が予想されるPMCアドレスと一致することを確認するために,CNCまたはロボットコントローラーのI/Oマップ構成を確認します.I/Oバス上のコントローラによって認識されていることを確認.
Q5:A03B-0819-C106はどこから来たの?
FANUC I/O モジュールのアフターマーケットを通じて FANUCのCNCやロボット部品のディーラー,テストされた余剰サプライヤー,修理サービス.A03B-0819システムは,FANUCの多くのCNCおよびロボット装置で使用されています.オーダーする前に,A03B-0819-C106 (AID32F1) を設置されたモジュールのラベルから確認してください.
