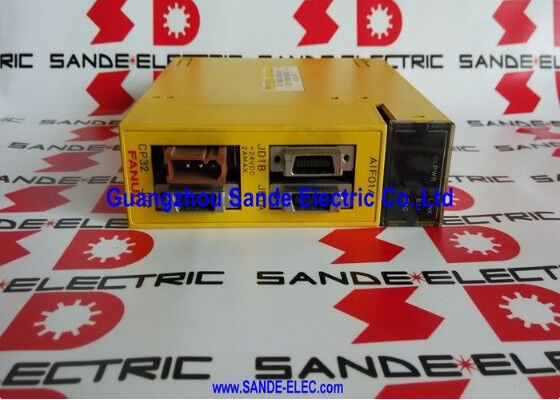

Fanuc A02B-0319-C001 I/Oボード A02B0319C001 AO2B-O3I9-COOI

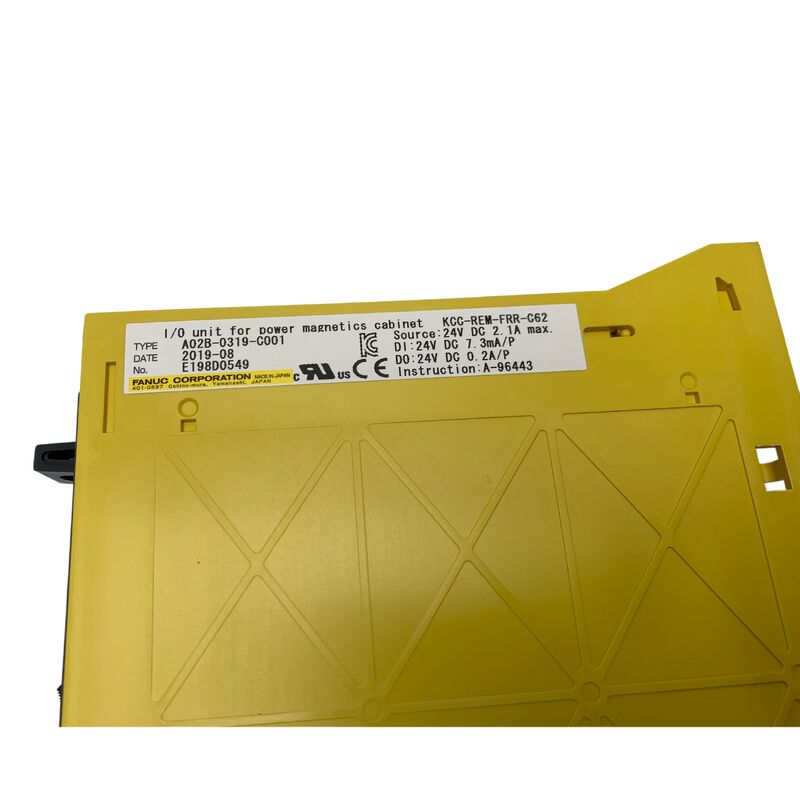

A02B-0319-C001 FANUC I/Oユニット 電力磁気キャビネット / I/Oリンク / PMC制御コンタクターと安全インターロック

パワー マグネティクス キャビネット 内容と I/O の必要性

ほとんどの工業用CNC機械ツールは,制御電子機器と電源部品を分離する.CNC制御キャビネットには,CNCコンピュータ,サーボドライブ,スピンドルドライブがあります.電源磁気キャビネット関連電気パネルで,高電流,高電圧のスイッチハードウェアを搭載する:

• メインスピンドルモータースターター:電源をスピンドルモーターに接続または切断するACコンタクタ
• 冷却液ポンプのスタート:冷却液ポンプモーターを制御するコンタクター
• 水力装置の起動装置:機械の液圧システム用のコンタクター
• 軸のブレーキ解離コンタクター:ブレーキを設置した機械軸の電磁ブレーキを制御する
• 超負荷リレー:モーターのオーバーストレントを検知し,関連するコンタクタを起動する保護リレー
• セキュリティ・インターロックドアガードスイッチ,エリアスキャナー,緊急停止リレーとその関連モニタリングコンタクト

CNCのPMC (プログラム可能な機械制御) 梯子の論理は,これらのすべてのデバイスの状態を監視し,それらのオン/オフ状態を制御する必要があります.A02B-0319-C001は,この通信を可能にする I/Oユニットです 電力磁気キャビネット内の物理的な入力と出力端末を提供しますI/O リンク バスでCNCに接続します.

主要な製品情報

このユニットを通じてPMCの制御と監視

CNCのPMC梯子プログラムは,A02B-0319-C001を通じてパワー磁気キャビネットを制御します.典型的なPMC相互作用:

出力 (CNC → キャビネット):スピンドル起動/停止コマンド;冷却液ポンプオン/オフ;水力システムオン/オフ;軸ブレーキ解除コマンド;ドアロックソレノイドコマンド.

入力 (キャビネット → CNC):スピンドルコンタクターのフィードバック (オン/オフ確認); 過負荷リレーの動作状態; ドアガード開/閉; 液圧に達; 冷却液レベルが低い; 緊急停止回路の状態.

PMC梯子はスキャンサイクルごとにこれらの入力を読み込み プログラムされた機械論理に従って反応します ドアが開いている場合 スピンドル起動を防止し, 過負荷が発生した場合 すべての動きを停止しますE-ストップがアクティベーションされたときに適切なシャットダウンシーケンスを実行.

応用シナリオ

電源磁気 I/O 障害診断機械加工センターでは,間歇的なスピンドル起動アラームが開発されています.調査では,スピンドルコンタクターのフィードバック信号がCNCに一貫して届いていないことが確認されています.A02B-0319-C001とのI/Oリンク通信が試験され,ユニットが故障源として識別される.. 交換は,パワー磁気キャビネットから信頼性の高い I/O通信を回復します.

新しい機械の電気装置:機械製作者は,機械の製造中に電源磁気キャビネットにA02B-0319-C001を設置する.すべてのコンタクター制御とフィードバックワイヤリングはこのユニットで終了する.単一のI/Oリンクケーブルは,CNCに接続複数のワイヤの帯を排除する

よくある質問

Q1: A02B-0319-C001 で使用されている I/O Link 通信規格は何ですか?

FANUC I/O Linkは,FANUC独自の高速シリアル通信プロトコルである.マスター・スレーブアーキテクチャを使用する.マスターは定義されたサイクル内のすべてのノードに投票しますI/O Link サイクルの時間は,PMCのリアルタイムマシン制御要件に十分速い.このプロトコルは,システム構成に応じて,標準的なシールドされた扭曲ペアケーブルまたは光ファイバーで動作します..

Q2:A02B-0319-C001はI/Oポイントを何つ提供しているのですか?

I/O ポイント数は,特定のユニット変種とその内部 I/O モジュール構成によって定義される.パワーマグネティクスキャビネット用のFANUC I/Oユニットでは,通常32から64のデジタル入力と出力を様々な組み合わせで提供します.A02B-0319-C001の正確な点数とI/Oアドレスの割り当ては,特定の制御タイプのためのFANUC CNC接続マニュアルで定義されています.PMC の I/O アドレス マッピング は,物理 I/O ユニットの設定された アドレス 範囲 に一致しなければならない..

Q3:A02B-0319-C001は,現在電磁キャビネット I/O がないシステムに追加できますか?

A02B-0319-C001を追加するには,CNCにI/Oリンクスロットが必要である. I/Oリンクは通常複数のノードをサポートするが,総数は限られている.CNCのPMCプログラムも新しいI/Oアドレスを読み書きするために更新する必要がありますPMCプログラムを更新せずに新しい I/O ユニットを追加すると,物理的な I/O がアドレスのない状態になります.利用可能なノード容量とアドレスの手順については,CNC I/O Link 接続マニュアルを参照してください..

Q4: A02B-0319-C001 が機械の動作中に故障するとどうなるのか?

動作中にA02B-0319-C001へのI/Oリンク通信が失われれば,CNCはI/Oリンクアラームを発生させる. PMC梯子は通常,すべての出力を安全な状態 (コンタクターがオフ) に駆動します.I/O ユニットの通信が失われる場合. 機械は停止します. 再起動するには,他の故障条件がないことを確認し,I/O 通信を復元する必要があります.そしてPMCをリセットする.

Q5:A02B-0319-C001の置き換えには PMC プログラムの変更が必要ですか?

代替ユニットが同じモデルで,同じI/O数とI/Oリンクアドレス構成を持っている場合ではない.PMCプログラムは,ハードウェアユニットのシリアル番号ではなく,I/Oアドレスを使用する.代替A02B-0319-C001が失敗したユニットと同じI/Oリンクアドレスに設定されている限り変更なしに通信する. 交換装置を装着する前に,故障したユニットの構成からI/Oリンクアドレスを確認します.
